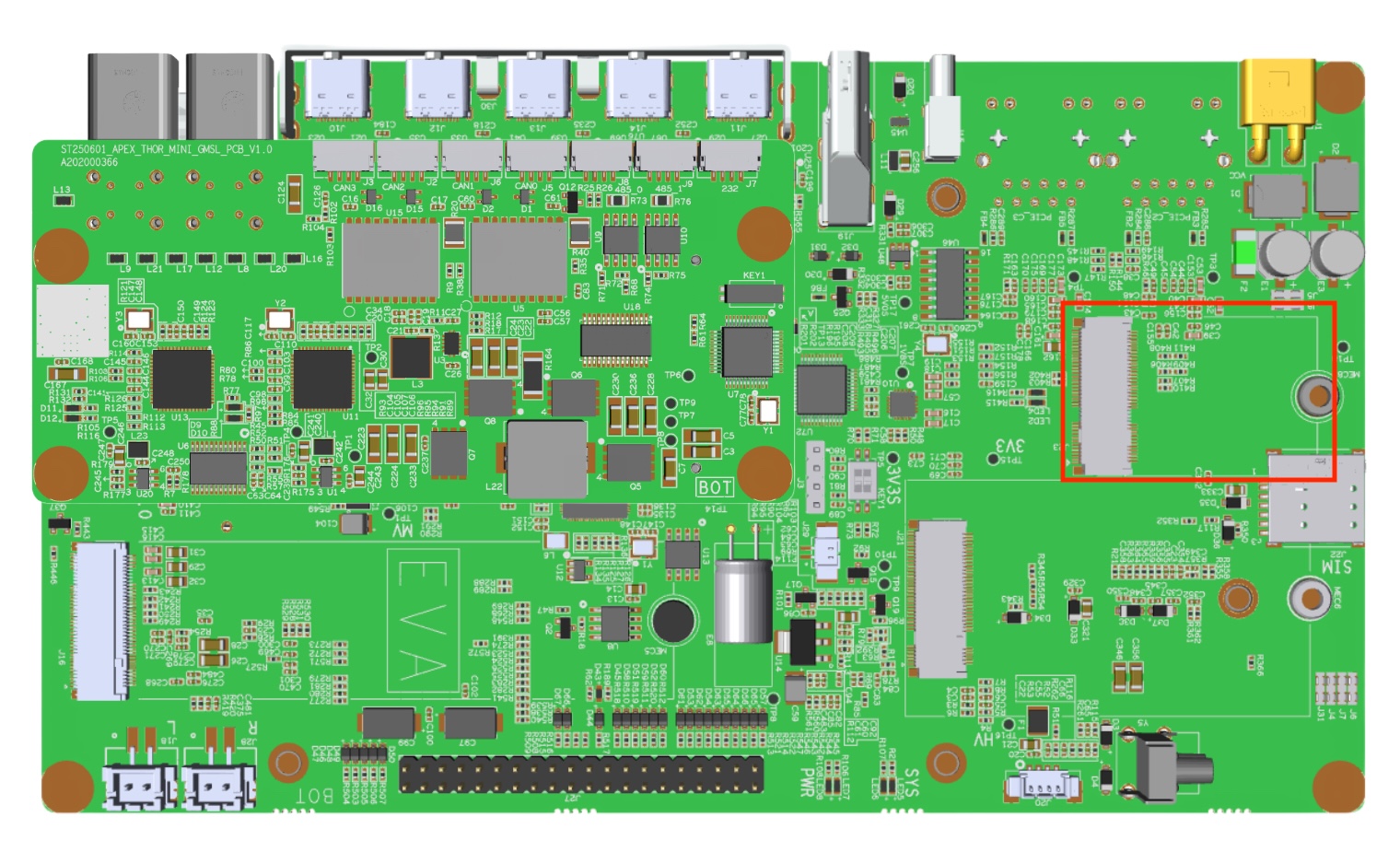

BRD601 THOR WIFI#

WIFI模块安装：#

所需配件：#

  • WIFI模块x1

  • M3*6十字带胶螺丝x1

  • IPEX转SMA天线转接线

注意事项：#

  • Wifi模块，暂不支持蓝牙功能。

无线设备配置方法#

WiFi配置方法#

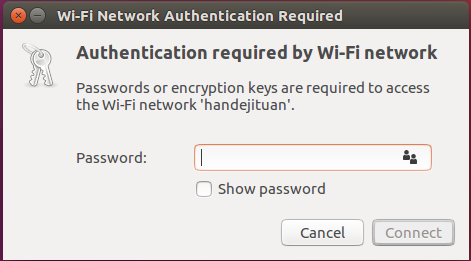

请在开机Ubuntu系统桌面右上角网络连接图标中，找到要连接的WiFi名称并点击，然后在弹出的密码框输入密码并点击连接即可。

M.2 E  WIFI Support List#


品牌


产品型号


使用接口


工作温度


无线标准


规格


备注

海华

AW-XB547NF

M.2 E KEY

0°C~70°C

IEEE 802.11a/b/g/n/ac/ax Wireless LAN 2T2R

2.4 GHz：2.412 ~ 2.484 GHz
5 GHz：4.915 ~5.925GHz


WIFI问题排查#

现象一：设备插上wifi模块后，无法识别无线网口驱动#

排查项1：检查硬件状态#

步骤1：确认wifi型号是否为米文适配型号#

可从用户手册中查找适配型号。例AD10:https://doc.miivii.com/Apex-AD10-User-Manual-CH/wiki/Apex-AD10-WIFI.html。

  • 如非米文适配型号，建议客户更换wifi型号。

  • 如为米文适配型号，则执行”步骤2”。

步骤2：确保 WiFi 模块正确插入 PCIE插槽中#

1、使用ifconfig -a查看是否有wifi识别

2、sudo lspci

  • 如果模块未显示，可能是硬件连接问题或模块损坏，建议检查模块和硬件连接。

排查项2：检查服务状态#

步骤1：检查NetworkManager.service状态#

打开终端，使用：sudo systemctl status NetworkManager.service

  • 建议重新刷写镜像，验证是否为系统环境所导致。

排查项3： 重新刷写镜像验证是否为软件环境导致#

步骤1：刷写镜像#

刷写镜像方法：https://doc.miivii.com/Apex-AD10-User-Manual-CH/wiki/Apex-AD10-%E5%9B%BA%E4%BB%B6%E7%83%A7%E5%86%99.html。

刷写镜像完成后，验证wifi是否能正常联网。

  • 刷写镜像后，wifi可正常通信，则证明为系统软件环境导致，需要客户自己排查软件环境。

  • 刷写镜像后，wifi不能正常联网，则执行”步骤2”。

步骤2：抓取log#

将设备连接外网后，打开终端输入：










并将日志以及/var/log下文件导出，上传至故障工单中，交由米文技术支持。




## 现象二：设备插上wifi模块后，无法链接网络

## 排查项1：检查硬件状态

### 步骤1：确认wifi型号是否为米文适配型号

可从用户手册中查找适配型号。例AD10:[https://doc.miivii.com/Apex-AD10-User-Manual-CH/wiki/Apex-AD10-WIFI.html](https://doc.miivii.com/Apex-AD10-User-Manual-CH/wiki/Apex-AD10-WIFI.html)。

- 如非米文适配型号，建议客户更换wifi型号。
- 如为米文适配型号，则执行"步骤2"。


### 步骤2：确保 WiFi 模块正确插入 PCIe插槽中。

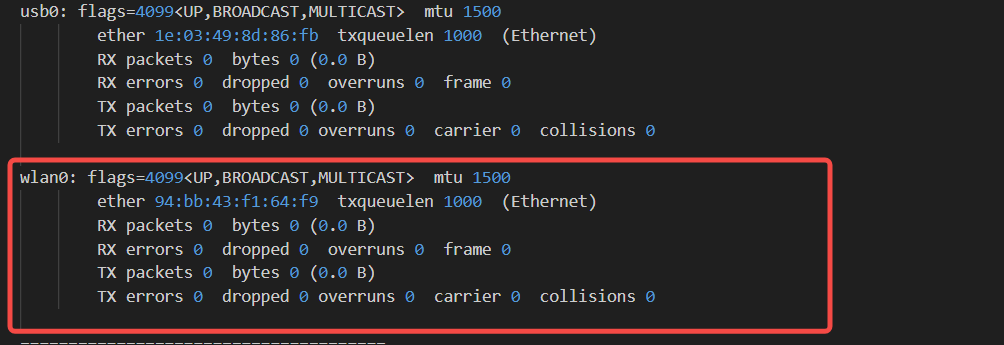

1、使用ifconfig -a查看是否有wifi识别。


![](attachments/135365146/135365148.png)

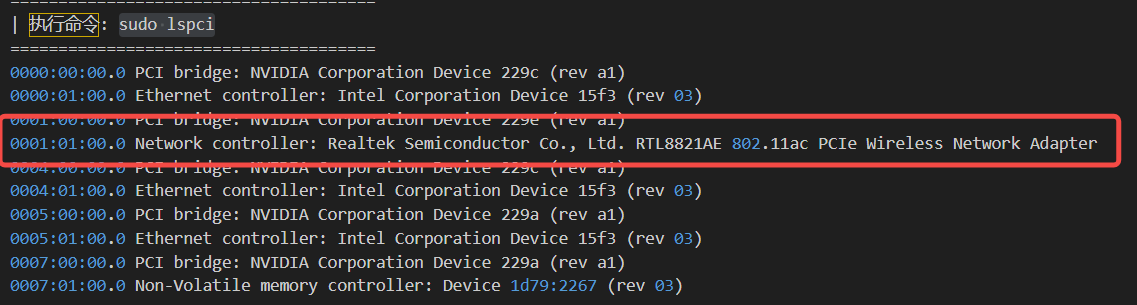

2、sudo lspci


![](attachments/137958520/157659469.png)

- 如果模块未显示，可能是硬件连接问题或模块损坏，建议检查模块和硬件连接。


### 步骤3：检查天线是否连接正常

需要配件：IPEX转SMA天线转接线x2。

- 检查天线个数是否符合要求。
- 检查天线是否连接正常。


## 排查项2：交叉验证

### 步骤1：交叉验证wifi是否正常

使用其他能连接wifi的设备，连接该wifi，并验证网络功能是否正常。

- 如其他设备连接该wifi正常，则执行”检查服务状态”。
- 如其他设备连接该wifi也无法正常使用，则需要排查wifi模块自身问题。


## 排查项3：检查服务状态

### 步骤1：检查NetworkManager.service状态

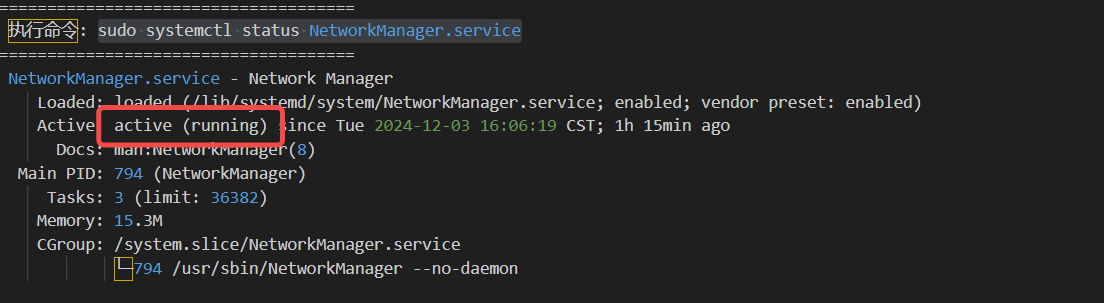

打开终端，使用：sudo systemctl status NetworkManager.service


![](attachments/137958520/157659470.png)

- 如NetworkManager.service服务没起来，尝试手动重启服务sudo systemctl restart NetworkManager.service
  - 如手动重启服务无法启动，则需要将报错信息上传至故障工单系统，交由米文分析。
  - 如手动重启服务可正常启动，则需要排查服务未自启动原因。


### 步骤2：检查wpa_supplicant.service状态

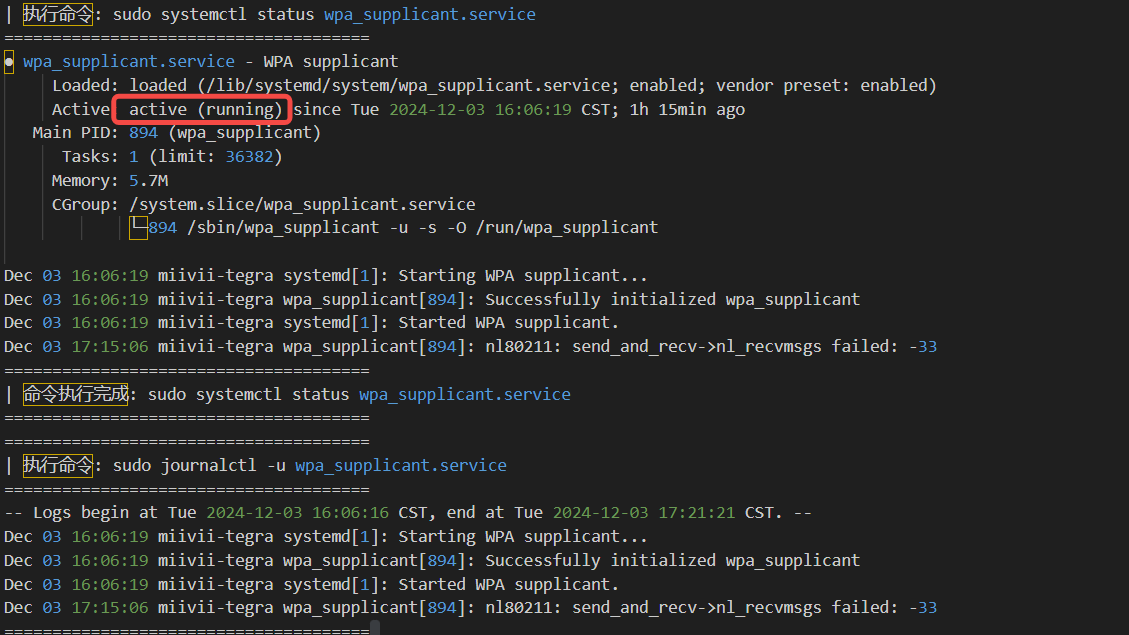

打开终端： sudo systemctl status wpa_supplicant.service


![](attachments/137958520/157659471.png)

- 如wpa_supplicant.service服务没起来，尝试手动重启服务sudo systemctl restart wpa_supplicant.service
  - 如手动重启服务无法启动，则需要将报错信息上传至故障工单系统，交由米文分析。
  - 如手动重启服务可正常启动，则需要排查服务未自启动原因。


## 排查项4：重新刷写镜像验证是否为软件环境导致

### 步骤1：刷写镜像

刷写镜像方法：[https://doc.miivii.com/Apex-AD10-User-Manual-CH/wiki/Apex-AD10-%E5%9B%BA%E4%BB%B6%E7%83%A7%E5%86%99.html](https://doc.miivii.com/Apex-AD10-User-Manual-CH/wiki/Apex-AD10-%E5%9B%BA%E4%BB%B6%E7%83%A7%E5%86%99.html)。

- 刷写镜像后，wifi可正常通信，则证明为系统软件环境导致，需要客户自己排查软件环境。
- 刷写镜像后，wifi不能正常联网，则执行步骤2。


### 步骤2：抓取log

将设备连接外网后，打开终端输入：









并将日志以及/var/log下文件导出，上传至故障工单中，交由米文技术支持。
