BRD601 THOR RS232接口#
硬件规格#

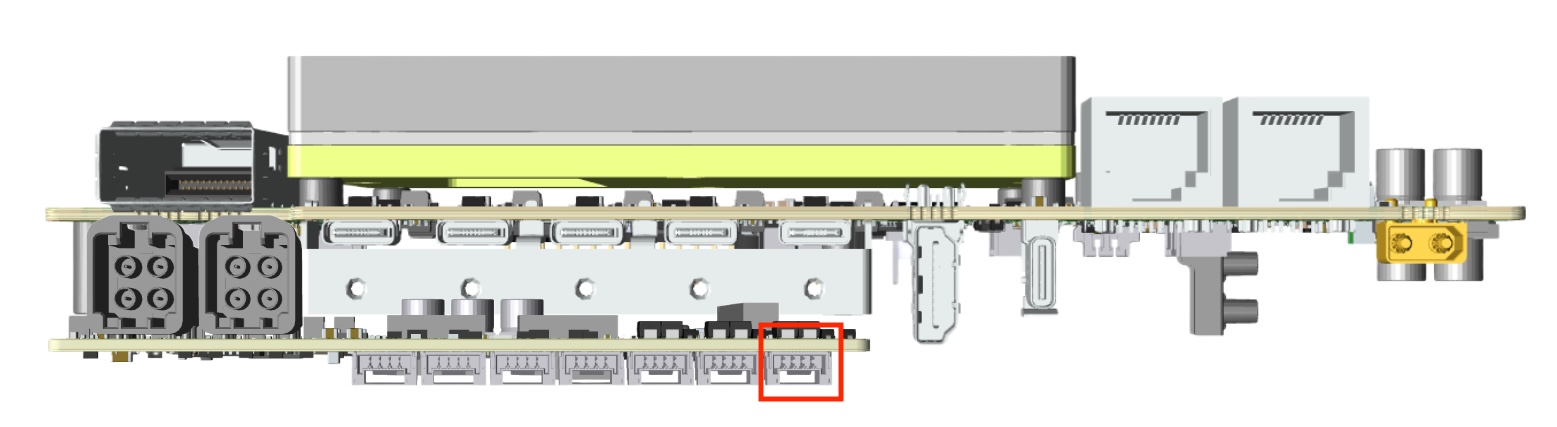

接口图示#
#
接口引脚定义#
引脚序号 |
信号定义 |
备注 |
|---|---|---|
1 |
GND |
|
2 |
RX |
|
3 |
TX |
|
4 |
SYNC_IN |
（Logic High 1V-12V, Logic Low 0V-0.8V） |
备注：（序号从左到右依次增大）
可选转接线图示
功能和设备节点对应#
功能 |
说明 |
设备节点 |
|---|---|---|
UART(232)0 |
RS232 0 |
/dev/ttyUART_232_0 |
使用方式#
准备工作#
PC端（Ubuntu系统）
#安装
sudo apt-get install putty -y
设备端
#安装
sudo apt-get install putty -y
收发验证#
设备端
#打开putty
sudo putty

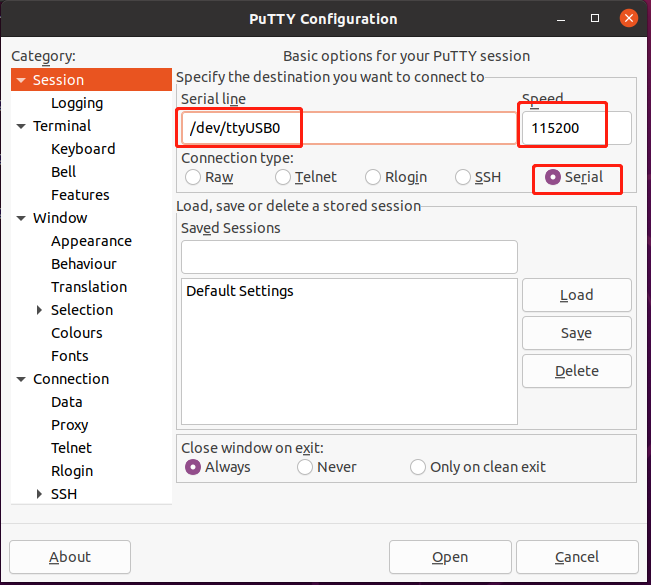

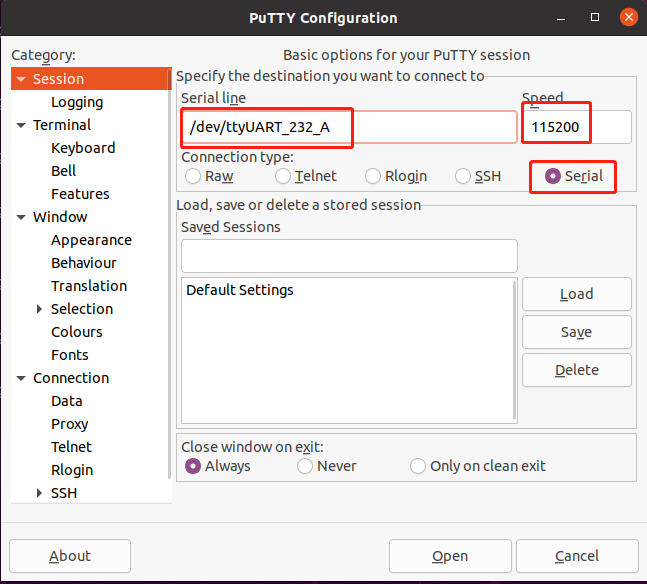

打开putty后，在”Session“中进行参数配置，需要在”Serial line“中输入连接的设备节点，在”Speed“中设置为115200，选择“Connection type”中选择“Serial”

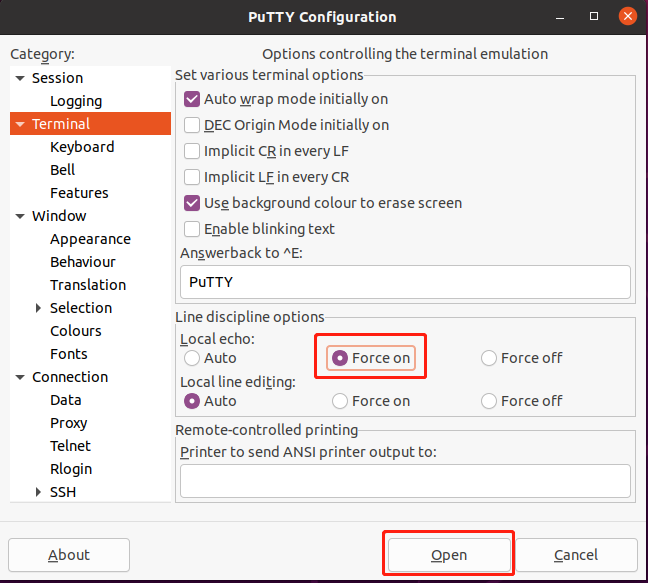

在”Terminal“中进行参数配置，在“Line discipline options”中选择“Force on”，之后点击“Open”，进入到数据传输界面
PC端
PC端UART设备节点获取
#PC端接入USB转串口模块后，执行命令，输出结果为UART设备节点：
ls /dev | grep -E 'ttyUSB[0-9]+' | sort -V | tail -n 1
#打开putty
sudo putty
打开putty后，在”Session“中进行参数配置，需要在”Serial line“中输入连接的设备节点，在”Speed“中设置为115200，选择“Connection type”中选择“Serial”
在”Terminal“中进行参数配置，在“Line discipline options”中选择“Force on”，之后点击“Open”，进入到数据传输界面
使用putty判断收发是否成功
观察设备端和PC端的传输界面，在任意一个界面中输入任何信息，两个界面显示同样内容即意味着收发成功

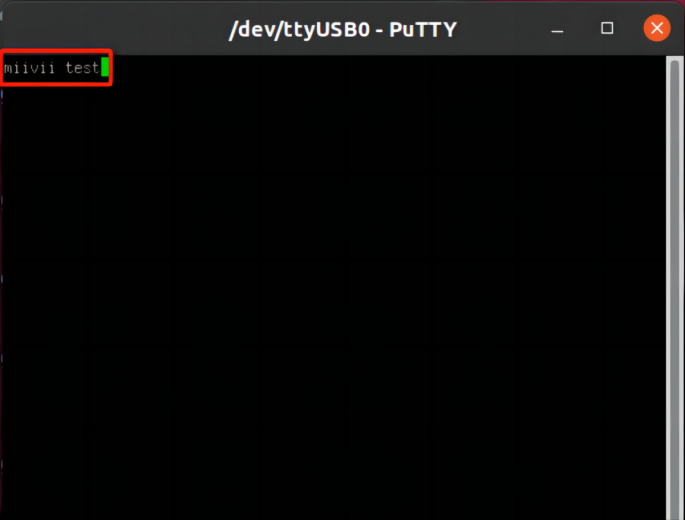

PC端显示

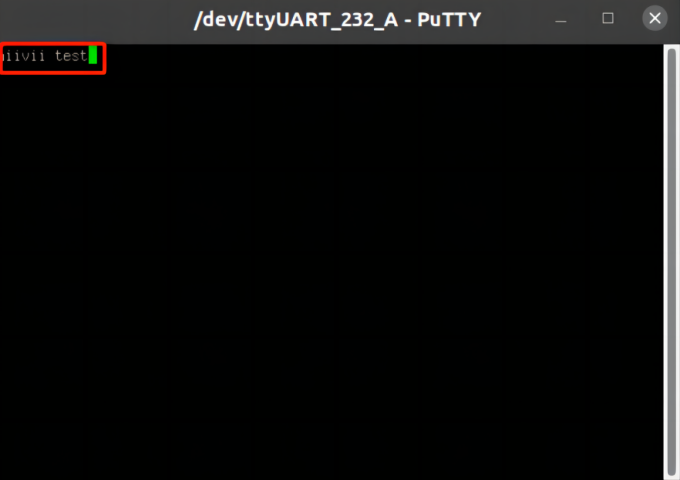

设备端显示
