BRD601 THOR 40PIN DEBUG接口

硬件规格

编号	功能	编号	功能
1	JTAG_TMS	2	VDD_3V3
3	JTAG_TDO	4	GND
5	N/A	6	GND
7	JTAG_TDI	8	GND
9	JTAG_TRST_N	10	GND
11	JTAG_TCK	12	GND
13	GND	14	GND
15	NVDEG_SEI	16	NVJTAG_SEI
17	POWER_BTN_CON	18	GND
19	RECOVERY_BTN_CON	20	GND
21	RST_BTN_CON	22	GND
23	SLEEP_BTN_CON（GPIO46）	24	GND
25	SYNC_OUT	26	SPI3_CLK
27	GND	28	SPI3_MISO
29	GND	30	SPI3_MOSI
31	I2C8_CLK	32	SPI3_CS0_N
33	I2C8_DAT	34	SPI3_CS1_N
35	GPIO45/FAN_TACH	36	GPIO36/FAN_PWM
37	GPIO13	38	GPIO14
39	GPIO17	40	GPIO42

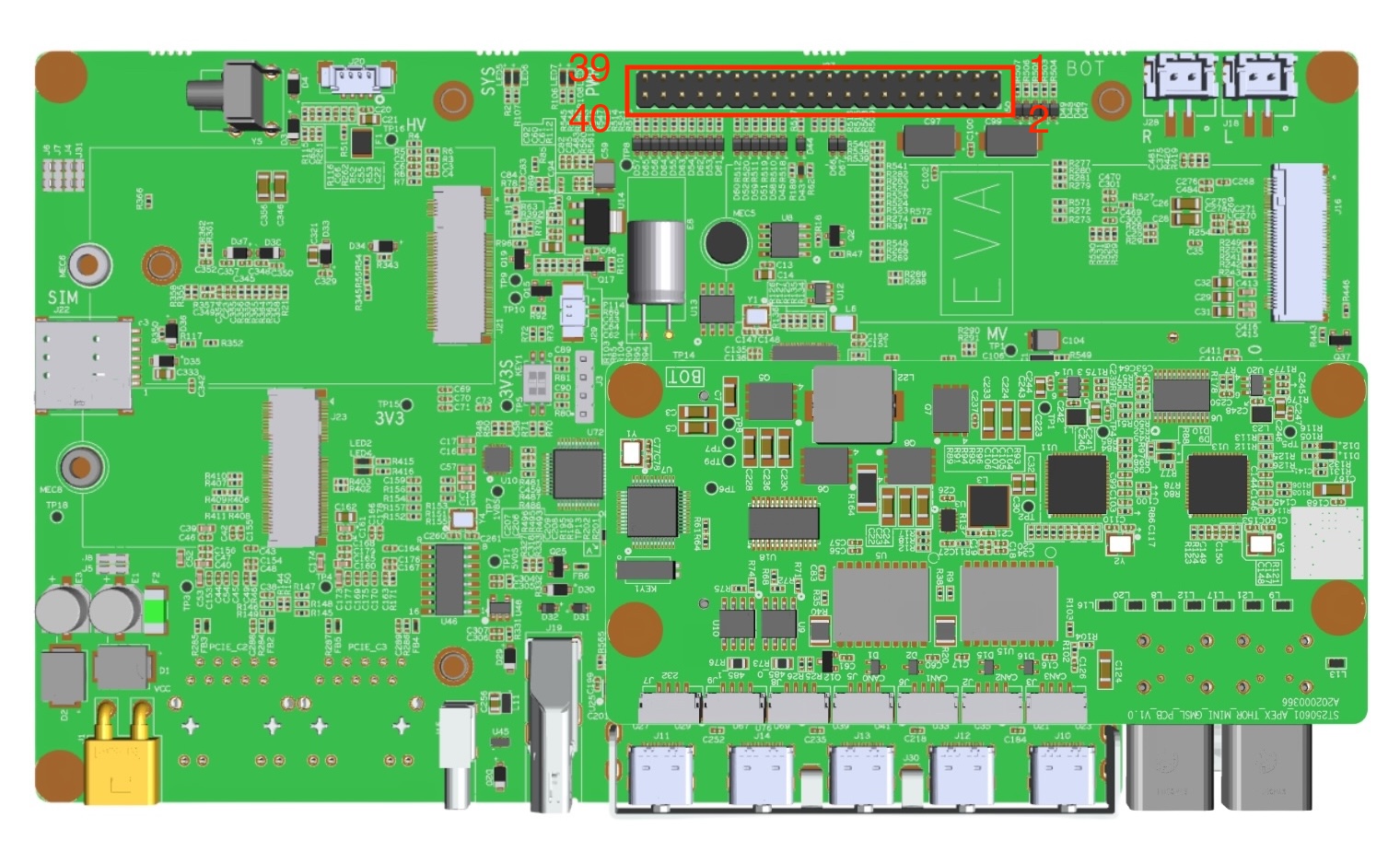

• 如图所示，右上角排针为PIN 1，右下角为PIN 2，以此类推

• I2C 映射：I2C 对应的设备文件为/dev/ i2c-7 。

• 电平标准：

  • 3.3V 电平的信号：JTAG_TMS、VDD_3V3、JTAG_TDO、JTAG_TDI、JTAG_TRST_N、JTAG_TCK、POWER_BTN_CON、RECOVERY_BTN_CON、RST_BTN_CON、SLEEP_BTN_CON (GPIO46)、SYNC_OUT。

  • 1.8V 电平的信号：NVDEG_SEI、NVITAG_SEI、SPI3_CLK、SPI3_MISO、SPI3_MOSI、I2C8_CLK、SPI3_CS0_N、I2C8_DAT、SPI3_CS1_N、GPIO45/FAN_TACH、GPIO36/FAN_PWM、GPIO13、GPIO14、GPIO17、GPIO42。

接口使用

功能名称	使用方式	功能说明
RESET按键	使用杜邦线短接PIN21和PIN22来模拟按键	短按设备重新启动
POWER按键	使用杜邦线短接PIN17和PIN18来模拟按键	关机状态，短按设备启动 开机状态，短按系统弹窗进行关机/重启选择 开机状态，长按5s以上设备强制断电
RECOVERY按键	使用杜邦线短接PIN19和PIN20来模拟按键	开机前按住，开机后保持3s以上，进入刷机模式。 或者 开机状态下，长按的同时，按RESET重启设备，可以进入刷机模式。
