EVO ORIN 4G/5G#

4G/5G模块及SIM卡安装：#

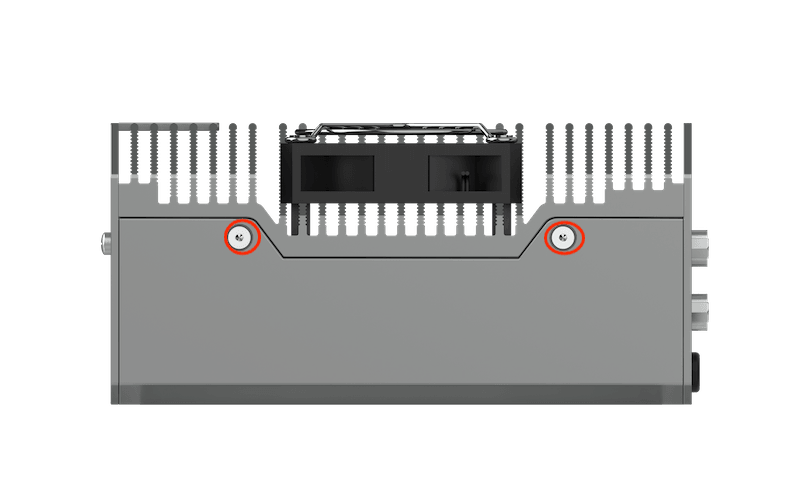

拆开以下面板：#

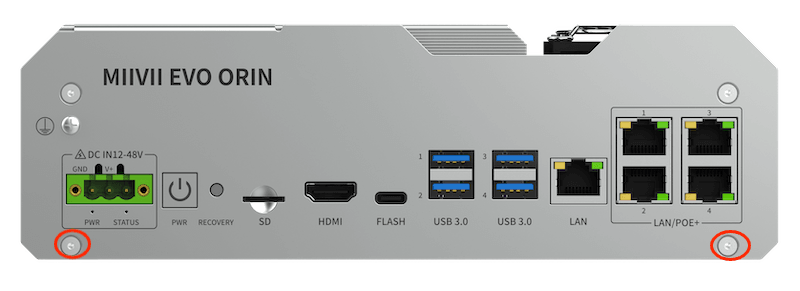

正面：#

#

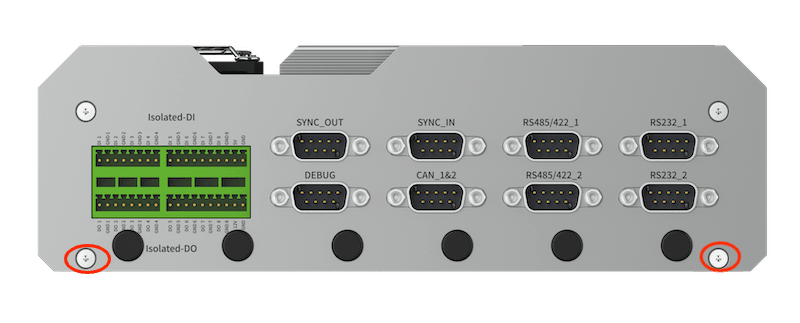

侧面（左/右）：#

#

背面：#

#

4G/5G模块及SIM卡安装：#

安装步骤：#

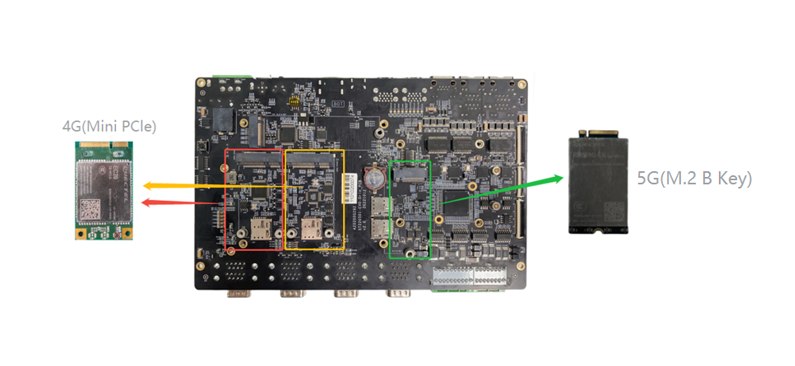

1.4G/5G模块分别装在图中所示的座上，其中4G用2颗M2.56十字带胶螺钉安装，5G用一颗M36十字带胶螺钉安装

2.将天线转接线，IPEX接口按扣在4G/5G模块上，SMA母头固定到设备天线接口处

3.在4G/5G模块上贴导热垫（4G厚度：6mm，5G厚度：8mm）

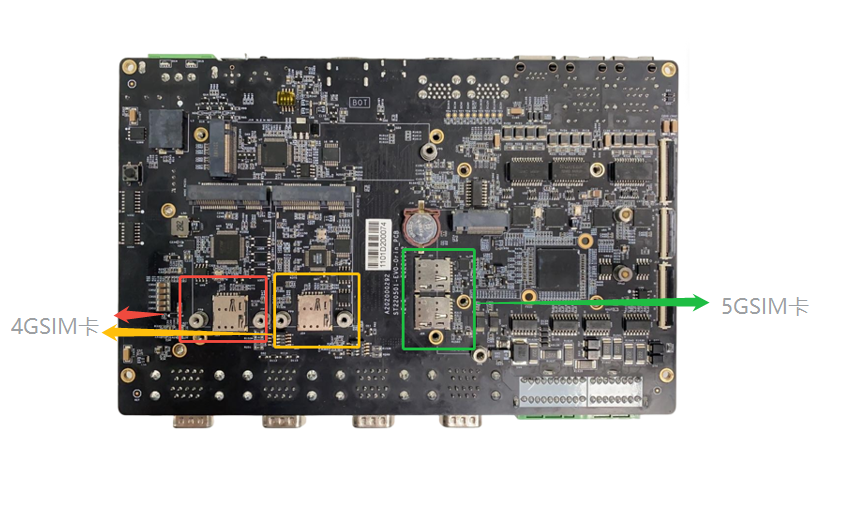

4.将SIM卡安装在在SIM1或SIM2的座上

5.将天线安装固定到设备天线接口处

参考图片：#

所需配件：#

  • 4G模块x1

  • SIM卡x1

  • M2.5*6十字带胶螺钉x2

  • IPEX转SMA天线转接线

  • 6mm导热片x1

  • 5G模块x1

  • SIM卡x1

  • M3*6十字带胶螺钉x1

  • IPEX转SMA天线转接线

  • 6mm导热片x1

注意事项：#

  • 4G/5G模块需要安装导热垫做散热处理

Mini PCIe 4G支持清单#

序号

品牌

产品型号

使用接口

模块功能

工作温度

规格

备注

1

移远

EC20-CEHCLG-MINIPCIE-CB

Mini PCIe

4G

-40ºC - 80ºC

 全网通 Speed: Max 130Mbps (Download)/Max 30Mbps (Upload)


序号

品牌

产品型号

使用接口

模块功能

工作温度

规格

备注

1

移远

RM520N-CN

M.2 B KEY

5G

-30 °C ~ +75 °C

SA DL 2.4 Gbps; UL 900 Mbps
NSA  DL 3.3 Gbps; UL 550 Mbps
LTE  DL 1.4 Gbps; UL 200 Mbps
WCDMA  DL 42 Mbps; UL 5.76 Mbps


2

移远

RM520N-GL

M.2 B KEY

5G

-30 °C ~ +75 °C

SA  DL 2.4 Gbps; UL 900 Mbps
NSA  DL 3.4 Gbps; UL 550 Mbps
LTE DL 1.6 Gbps; UL 200 Mbps
WCDMA DL 42 Mbps; UL 5.76 Mbps


开机自启动设置#

米文内置的驱动无需任何额外配置，就是开机自动启动和自动拨号的状态。

模块配置方法#

请注意如果您使用的是物联网SIM卡，则会出现SIM卡与设备硬件绑定的问题，请提前与通讯供应商确认。

米文的系统镜像中，整合了相应的模块驱动。安装好模块后系统会自动识别。

在桌面右上方网络连接图标中，找到Mobile Broadband Settings

添加链接

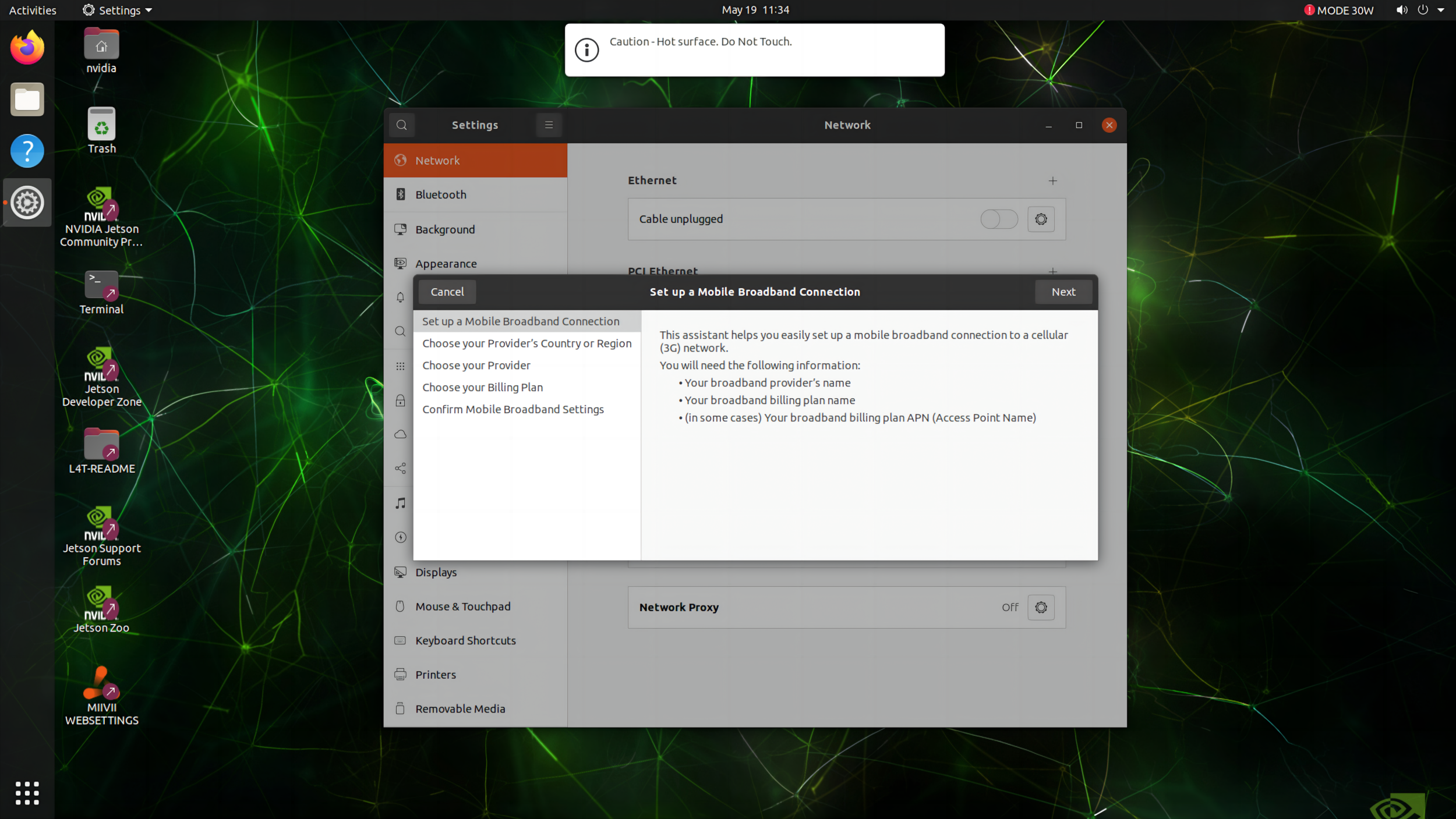

选择Next

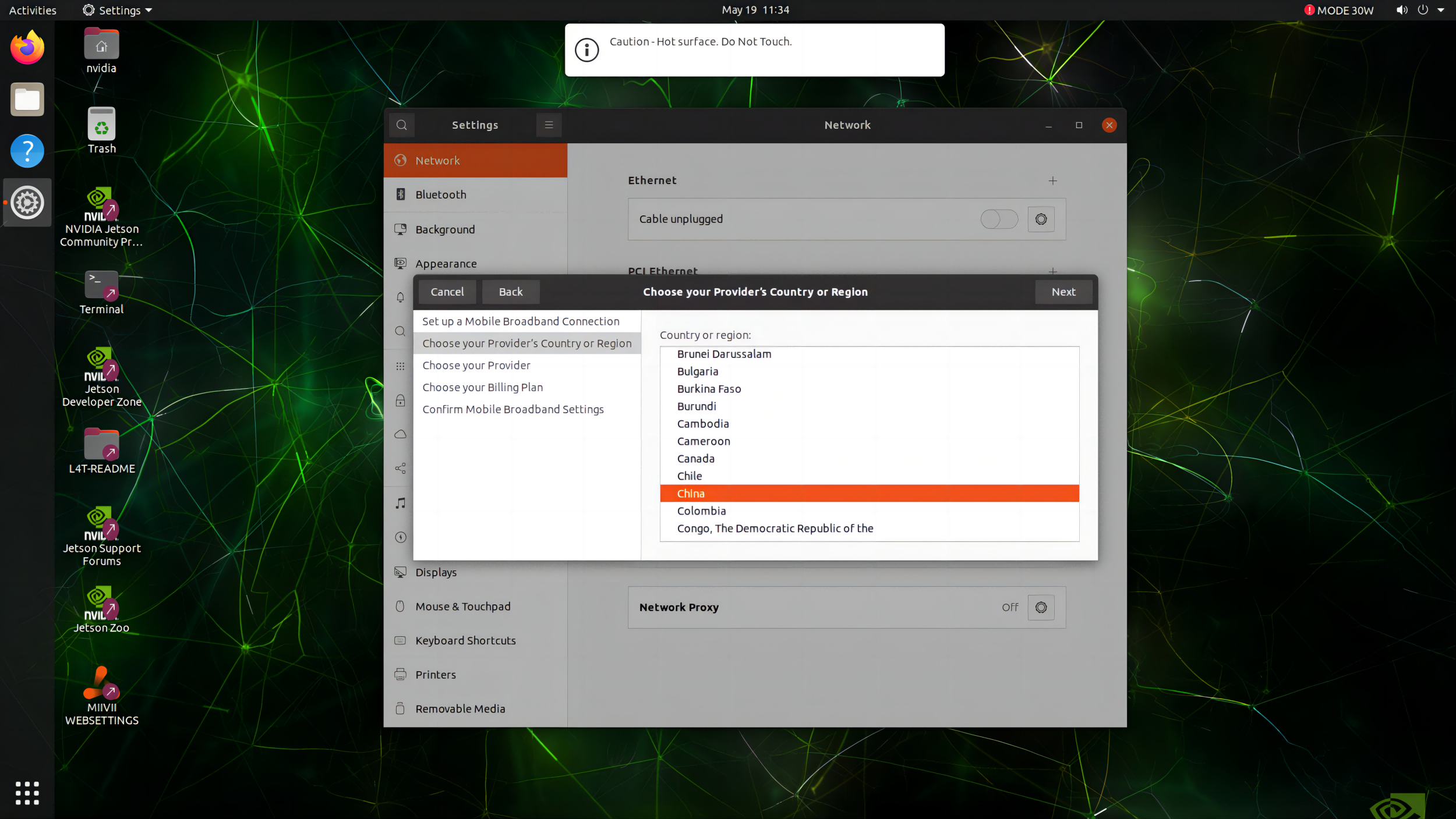

选择国家为China

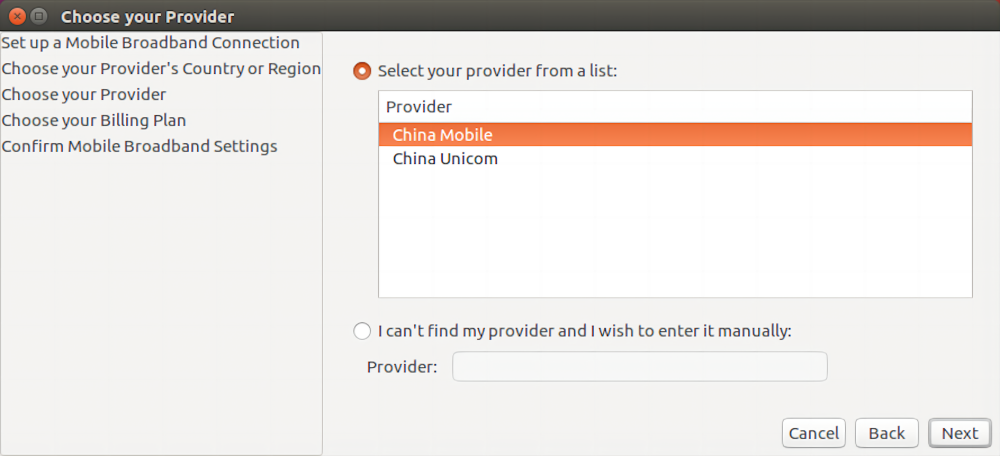

根据SIM卡选择运营商：中国移动: China Mobile 中国联通: China Unicom

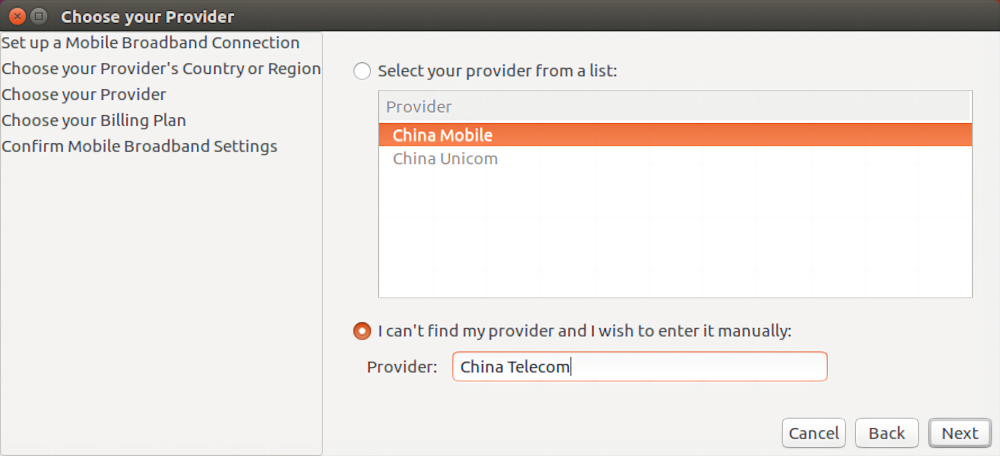

如果选择的运营商是中国电信，则点击手动新建运营商 China Telecom

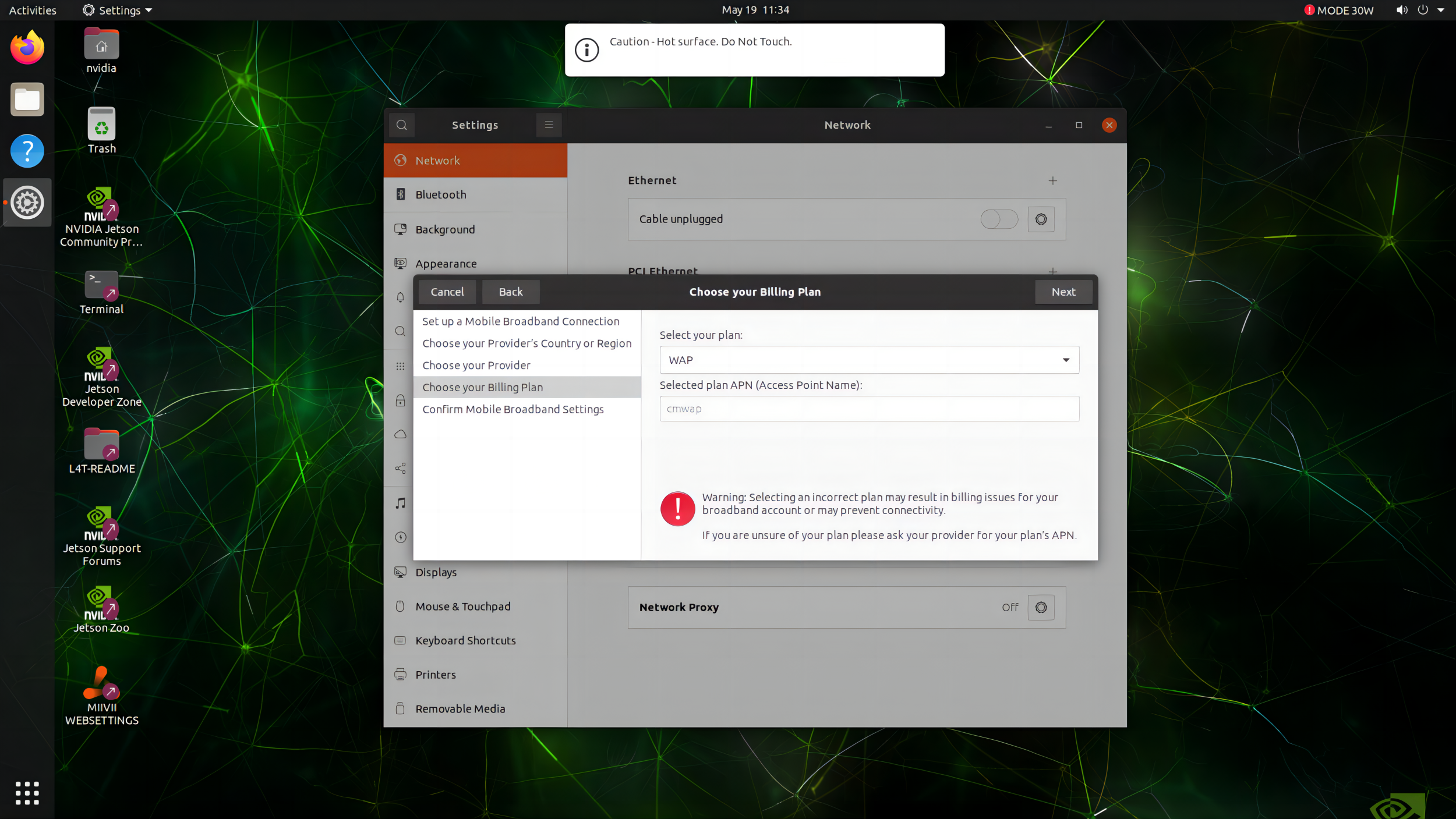

选择你的Plan

此项选择默认，直接Next即可

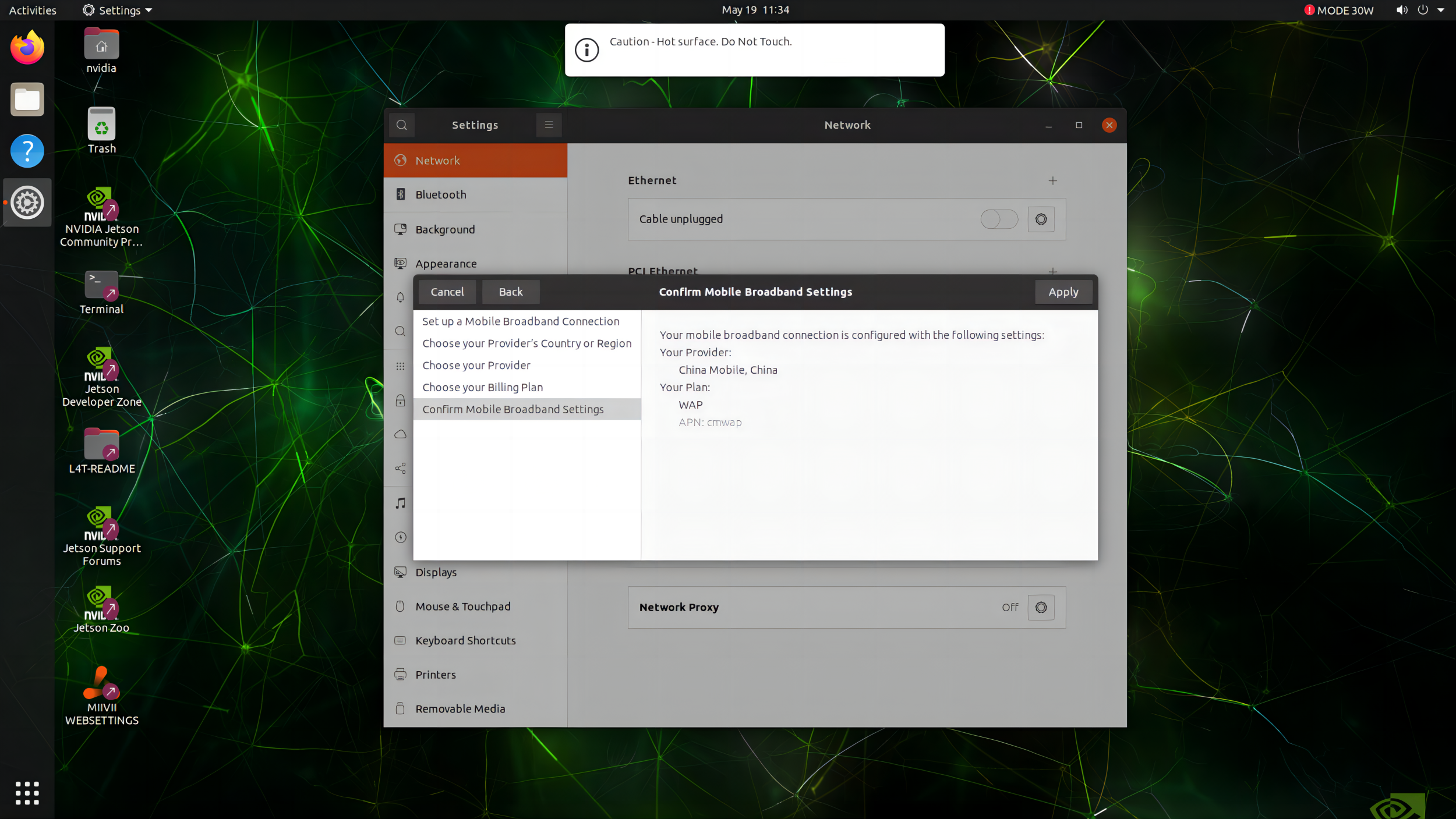

检查已创建的信息，如正确无误，则点击Apply

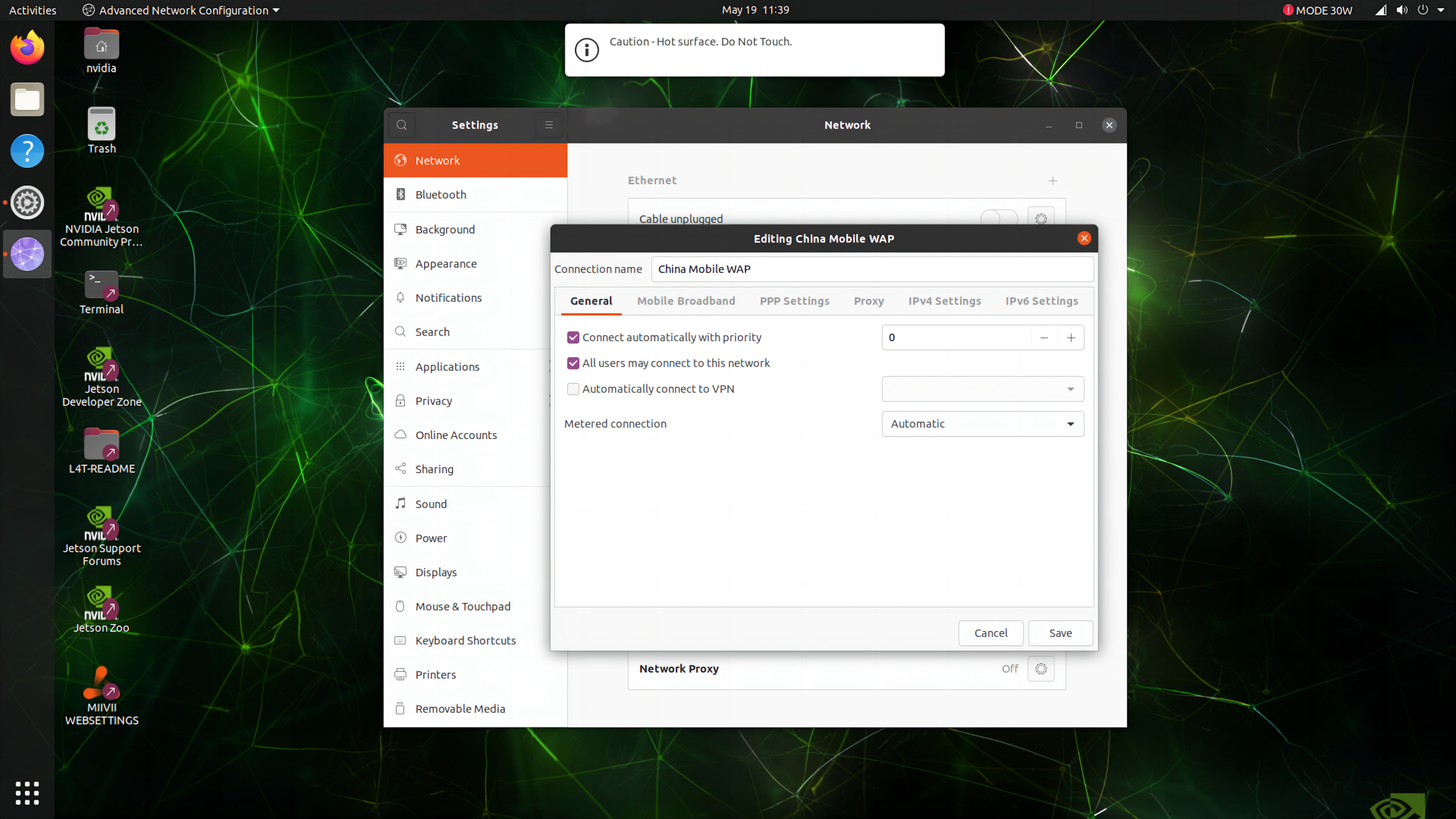

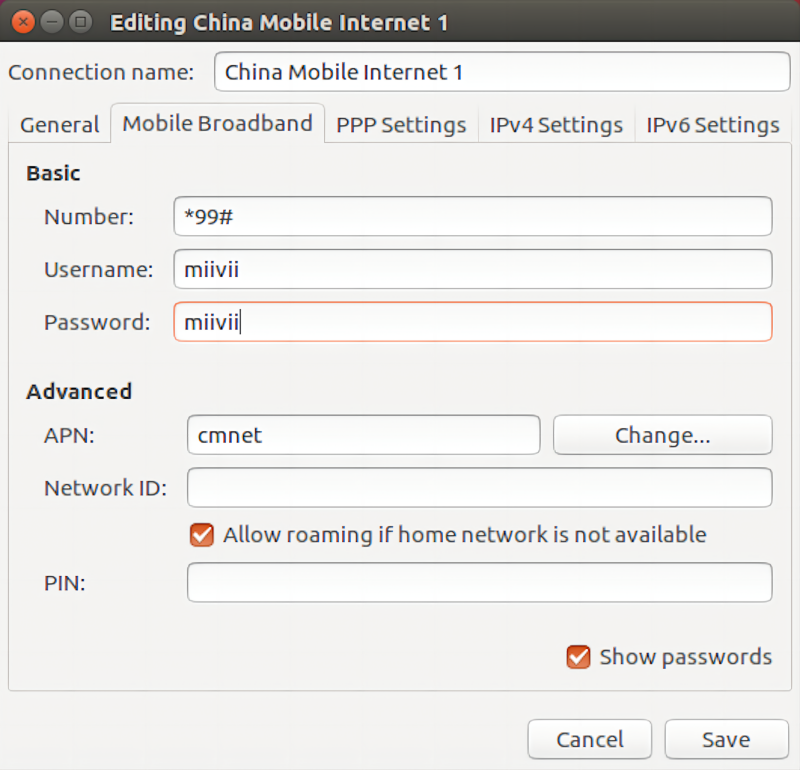

设定用户名和密码，点击save

网络创建完成后，在桌面右上方网络连接图标中选中新建的网络连接，就能够正常上网了。

5G SIM卡说明#

SIM 1

SIM 2

5G

支持（默认）

支持，需要手动切换

5G 功能默认使用SIM 1卡槽,如需使用SIM 2卡槽可通过如下方法进行切换

# 切换为SIM 2
SIM_SET = 2
# 切换为SIM 1
SIM_SET = 1

4G/5G问题排查#

排查项一：检查硬件环境#

步骤1.确认4G/5G型号是否为米文适配型号#

步骤2.确认 4G/5G模块正确插入插槽中以及****天线是否连接正常#

注意：4G接1根天线，5G接2根天线。

步骤3.确保sim卡插在插槽对应位置#

  • 拆开后盖，确认sim卡安装位置是否与4G/5G模块位置对应。

排查项二：交叉验证（如有条件）#

步骤1.如具备多台设备，可做交叉验证#

交叉验证方法：故障设备称为”设备A”、故障设备4G/5G称为“模块A”、故障设备”SIM卡”称为”SIM卡A”；正常设备称为”设备B”、正常设备4G/5G称为“模块B”、正常设备”SIM卡”称为”SIM卡B”。

交叉验证：

  • 1、设备A+模块A+SIM卡A

  • 2、设备A+模块A+SIM卡B

  • 3、设备A+模块B+SIM卡A

  • 4、设备A+模块B+SIM卡B

  • 5、设备B+模块A+SIM卡A

  • 6、设备B+模块A+SIM卡B

  • 7、设备B+模块B+SIM卡A

  • 8、设备B+模块B+SIM卡B

以上测试可明确故障点（设备A/模块A/sim卡A）

  • 如故障点指向模块和sim卡，则执行”步骤2”。

  • 如故障点指向设备A，则执行“排查项4：重新刷写镜像验证是否为软件环境导致”。

步骤2：明确故障点后处理方式#

  • 故障点指向模块：更换模块或询问模块厂家。

  • 故障点指向sim卡：确认sim卡费用是否充足，具备联网能力。

注意：如sim卡跟模块强绑定，只能一对一，否则需要解绑后才能测试。

排查项三：使用命令行验证#

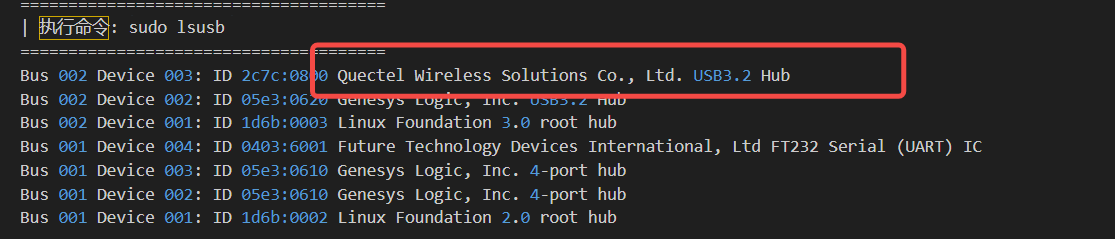

步骤1：lsusb  检查设备连接状态#

  • 如无法正常识别驱动，则建议：首先排查硬件问题。

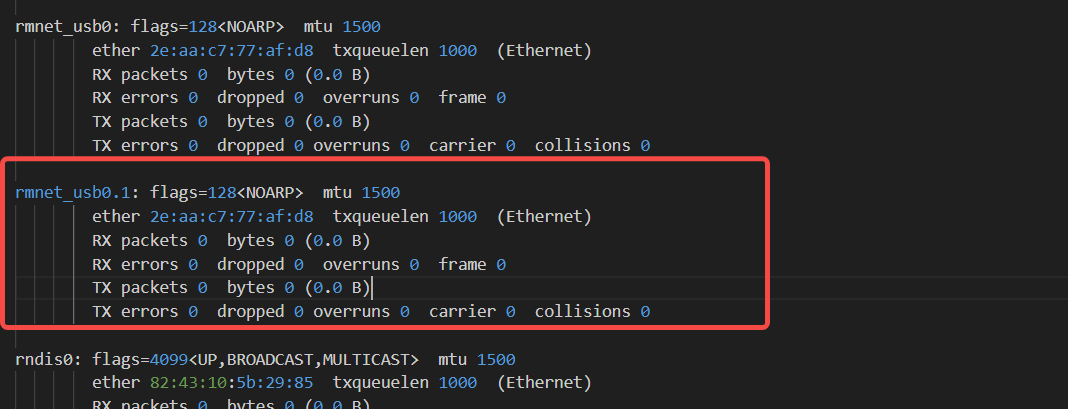

步骤2：ifconfig -a 查看能否识别网卡驱动#

  • 如下图，即正常识别驱动,执行”步骤3”

  • 如无法正常识别驱动，则建议：首先排查硬件问题；其次：重新刷写镜像排除软件环境问题。

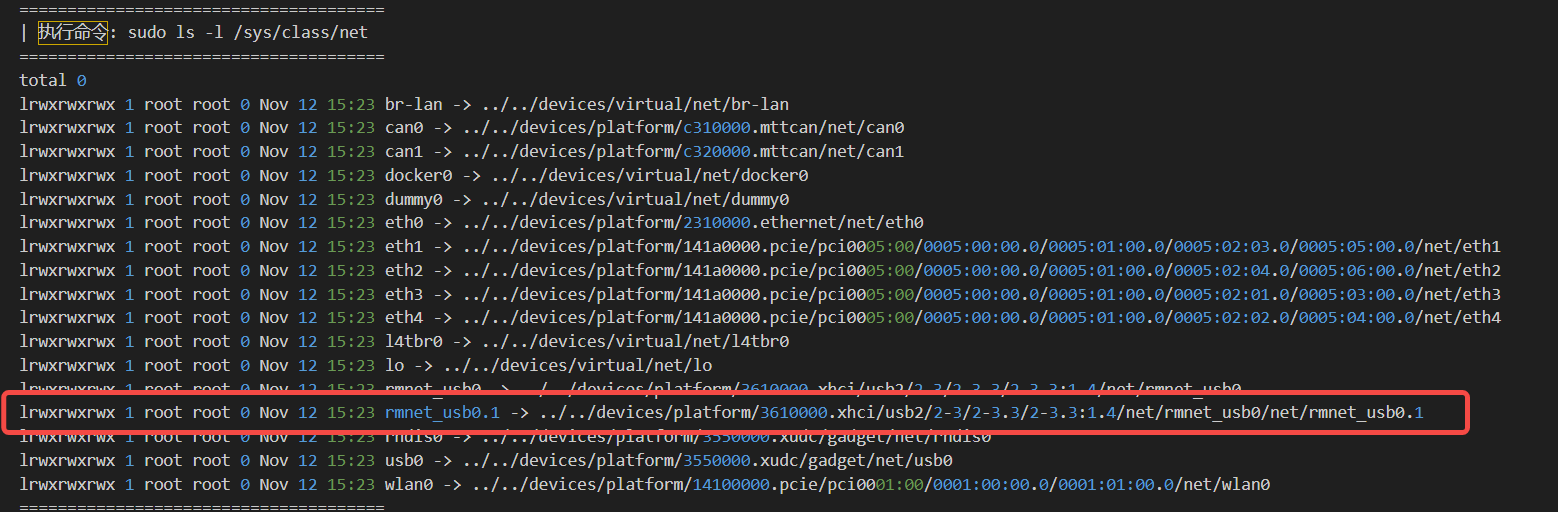

步骤3：sudo ls -l /sys/class/net 检查网络接口状态#

  • 如上图则节点正常，执行”步骤4”。

  • 如无此节点，则说明网络接口状态异常，重新刷写镜像排除软件环境问题。

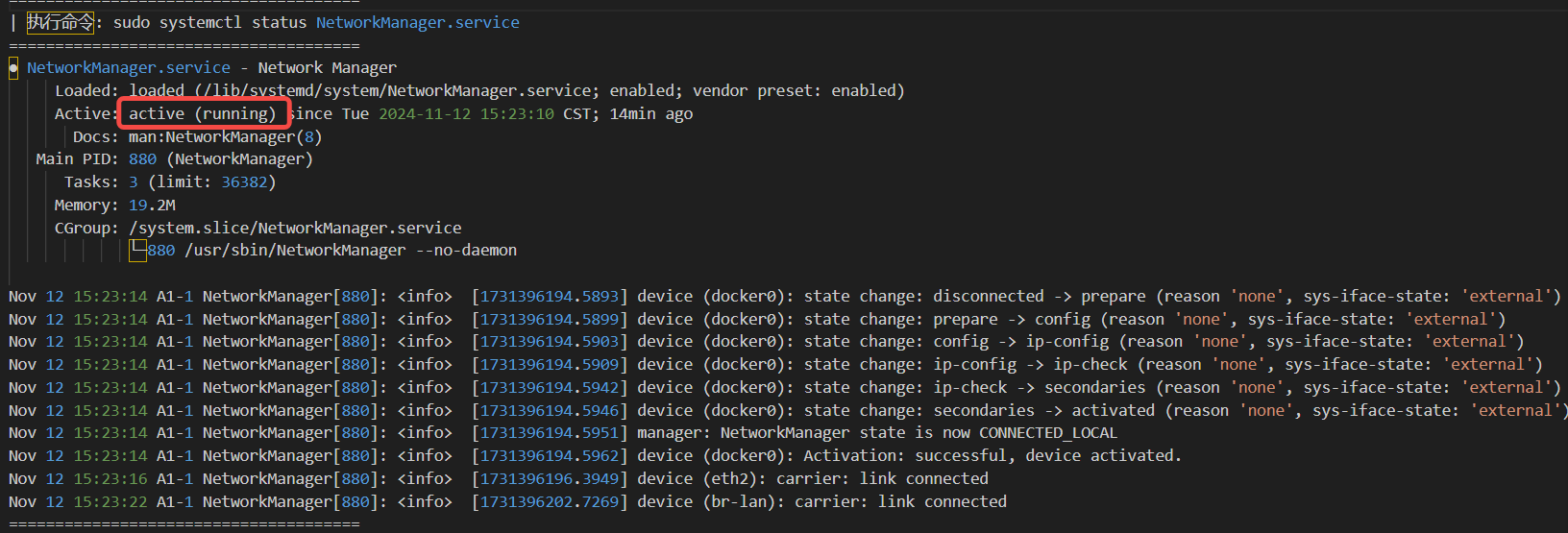

步骤4：sudo systemctl status NetworkManager.service 检查 NetworkManager.service 状态#

打开终端，使用命令：sudo systemctl status NetworkManager.service

  • 如 NetworkManager.service 服务没起来，尝试手动重启服务 sudo systemctl restart NetworkManager.service

    • 如手动重启服务无法启动，则需要根据报错排查具体原因，可将启动失败截图上传至故障工单系统。

    • 如手动重启服务可正常启动，则需要排查服务未启动原因，可将自启动失败截图上传至故障工单系统。

排查项4：#

步骤1：刷写镜像#

刷写镜像方法：https://doc.miivii.com/Apex-AD10-User-Manual-CH/wiki/Apex-AD10-%E5%9B%BA%E4%BB%B6%E7%83%A7%E5%86%99.html

刷写镜像完成后，验证4G/5G是否能正常联网

  • 刷写镜像后，4G/5G可正常通信，则证明为系统软件环境导致，需要客户自查软件环境。

  • 刷写镜像后，4G/5G不能正常联网，则执行”步骤2”。

步骤2：获取log#

则将设备连接外网后，打开终端输入：


















并将日志导出，上传至故障工单系统（分析由米文售后工程师执行）。
