EVO ORIN 固件烧写#

功能介绍#

米文刷机工具，适用于米文系列产品。米文刷机工具，是为了方便进行米文设备的烧写、克隆，小批量生产而提供的工具软件。

其核心功能有：

  • 自动检测使用环境

  • 自动检测最新镜像

  • 内置镜像下载器，无需手动下载镜像

  • 支持批量烧写

  • 支持镜像克隆（但要注意Clone后再烧写需要使用同一bootloader版本）

准备工作#

硬件准备#

烧写主机#

硬件要求：需要将烧写主机与米文设备连接方能烧写镜像。

烧写主机推荐配置如下：

  • CPU Intel 酷睿系列处理器 , 4个核心，主频 1.7GHz或更高

  • Memory 8GB或更高

系统要求：

  • 文件系统为EXT4

  • 空余硬盘容量40G 及以上

  • 系统版本要求：

SDK Version

Ubuntu

JetPack 4.x

16.04 LTS 或 18.04 LTS

JetPack 5.x

18.04 LTS 或 20.04 LTS

JetPack 6.x

20.04 LTS 或 22.04 LTS

JetPack 7.x

22.04 LTS 或 24.04 LTS

米文设备及电源, USB 数据线（带有数据传输功能）#

软件准备#

在主机中下载安装miivii-ftool软件

sudo apt install python3 python2.7
sudo apt-key adv --keyserver keyserver.ubuntu.com --recv-keys 05BE38FE8ADA7CD12E3281B52FC7A8453C3B8F24
sudo sh -c 'echo "deb http://upgrade.miivii.com/miiviitools/ mvtools main" > /etc/apt/sources.list.d/miivii-l4t-apt-source.list'
sudo apt update
sudo apt-get install miivii-ftool

开始刷机#

确认设备进入刷机模式#

（参考文档开始的图文操作介绍）

打开刷机软件#

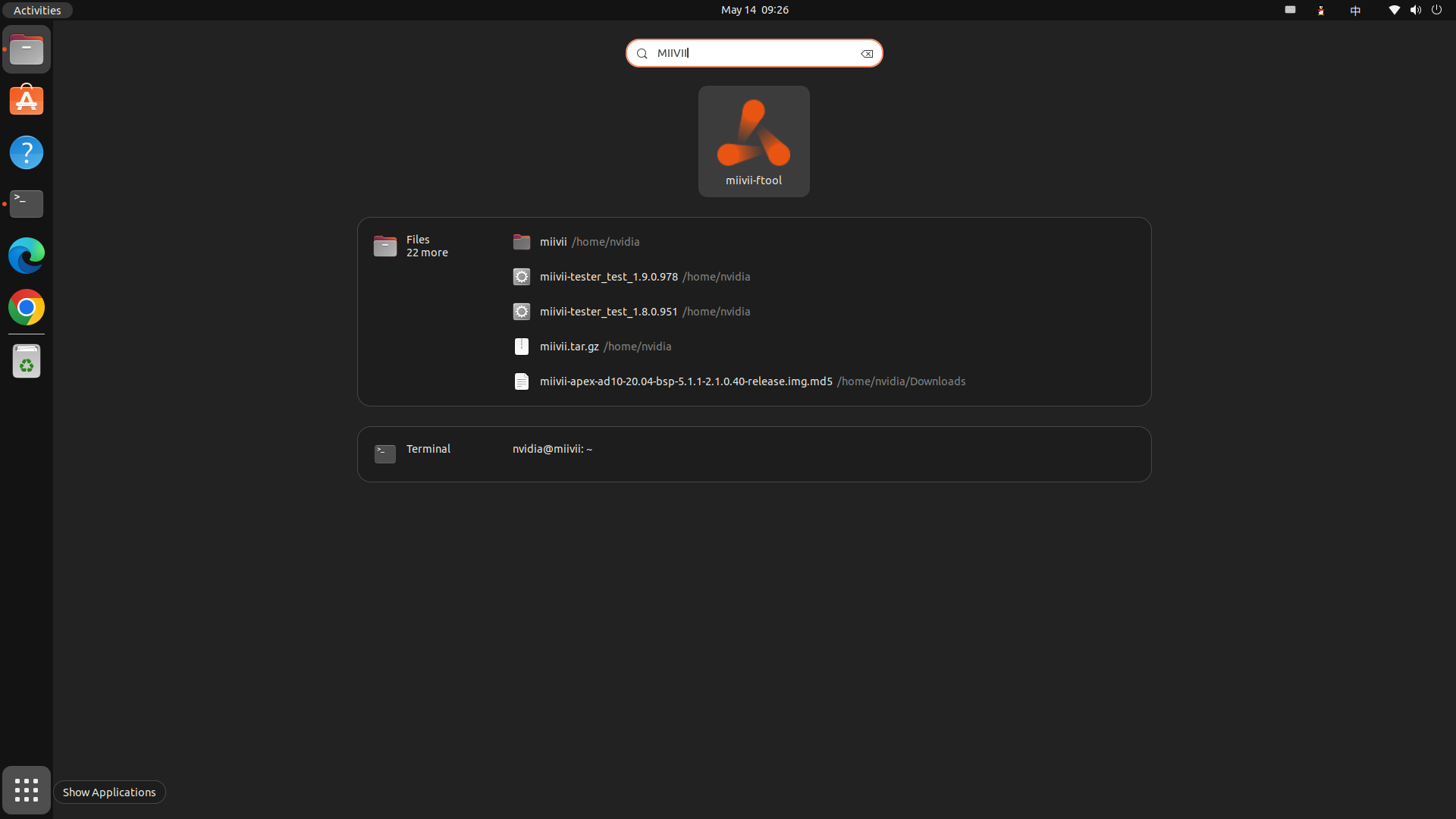

  • 在Ubuntu系统中你可以点击屏幕左下角 “活动”（Activities），显示你的软件页面，可以在上方检索栏搜索miivii-ftool ，发现如下软件

也可以在终端（Ctrl+Alt+T）输入：gtk-launch miivii-ftool 快速打开

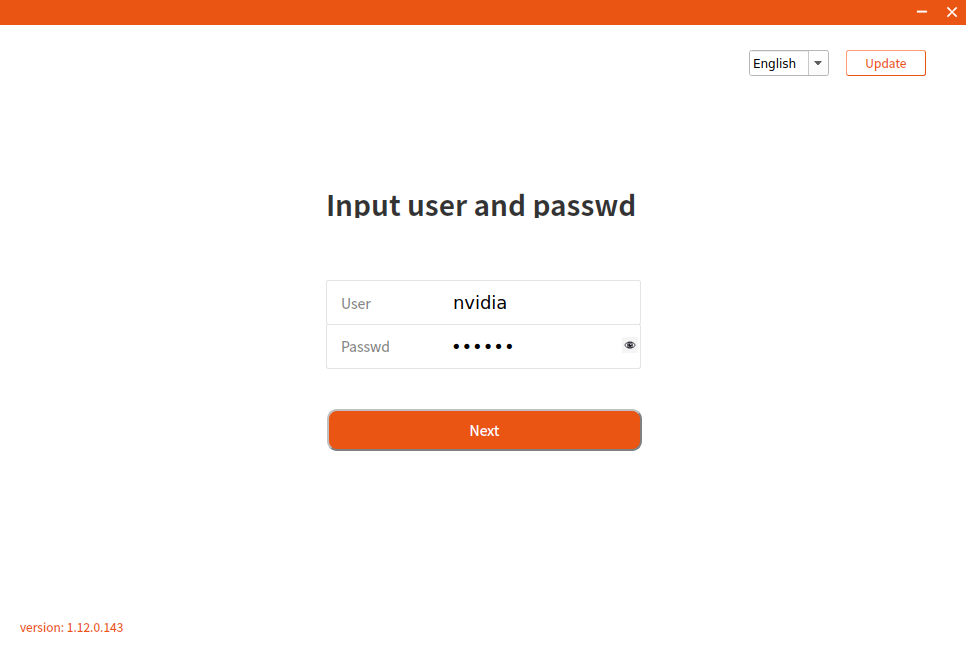

  • 点击打开软件 ，输入密码：您的sudo密码（PC主机开机密码）

  • 若您之前已经下载过刷机工具，且有一段时间未更新，请点击右上角的Update更新至最新版本，以便您烧写米文最新的镜像

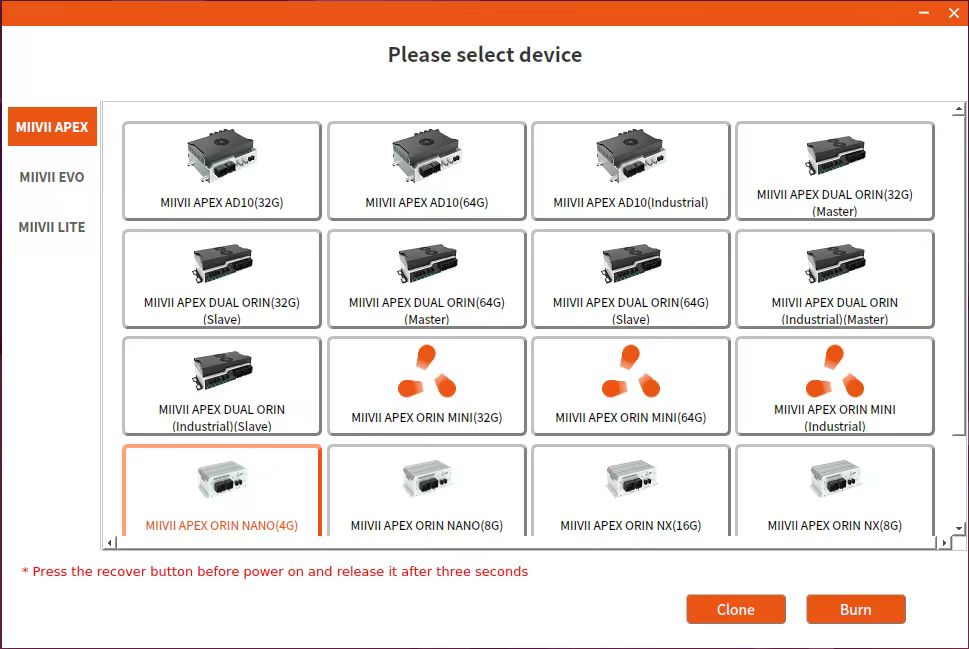

  • 显示设备选择界面，如图，选择您的设备（注意区分不同内存版本）

在线模式镜像烧写（推荐，如有需要也可进行离线烧写）#

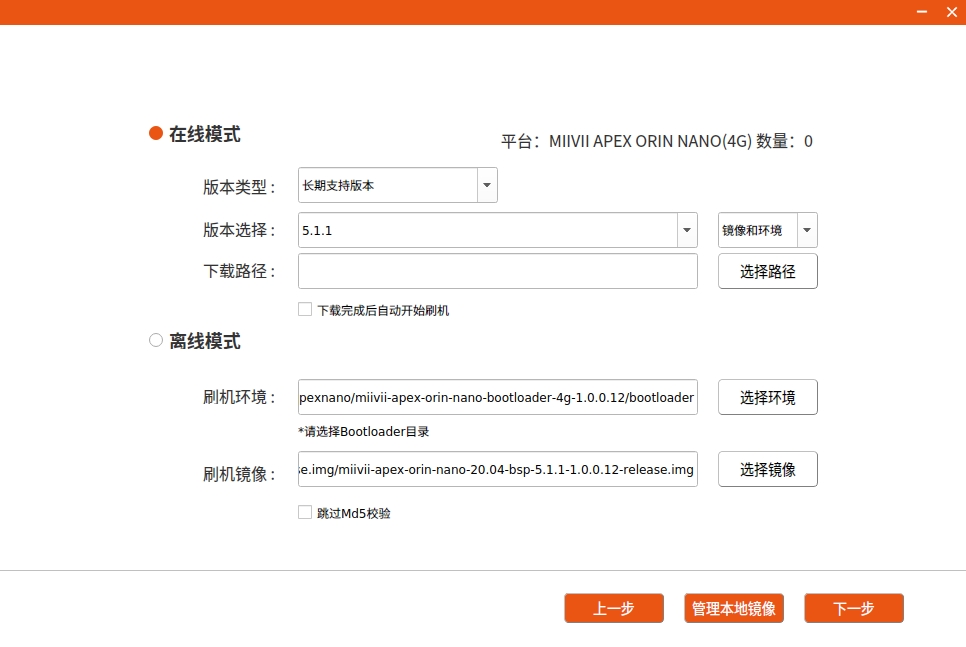

  • 点击“在线模式”复选框，选择Jetpack版本及下载路径（在线模式在将镜像烧写到设备之前，会下载镜像至本地），

并点击下一步，开始下载选择版本当前最新的刷机环境及设备镜像。

  • 这里需要选择下载完成后是否自动开始刷机，选择自动后，下载完成后会自动解压、校验、刷机

下载速度取决于所在环境的网速，一般可达5M/s 。

（由于镜像包较大，在线模式包含了下载压缩包的过程，下载按照一般网速需要30分钟左右）

而开始刷机后通常需要15分钟以上完成，请耐心等待。

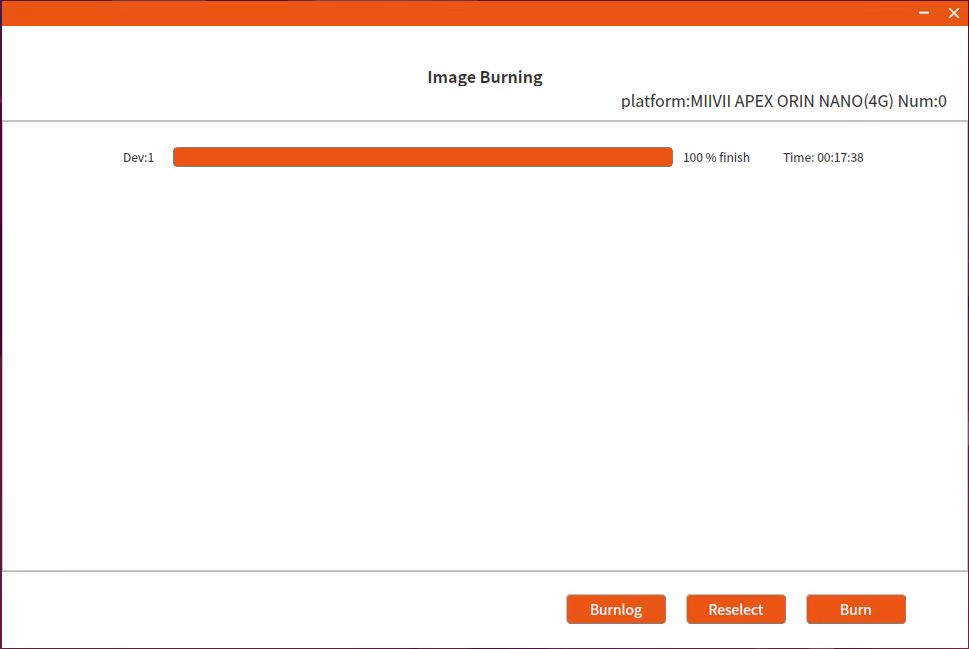

刷机成功会出现如下页面：

刷机工具使用教程.mp4

问题排查#

如果遇到烧写问题，请先按照如下条目进行自检：

  • 检查是否在烧写工具中输入了上位机开机密码

  • 检查是否进入到Recovery模式（绿灯常亮+黄灯慢闪），可以通过lsusb命令鉴定

  • 检查USB线缆质量是否达标，是否只是用于充电的双芯线

  • 检查烧写主机自带的USB接口是否还具有数据传输功能（一般出现在老主机）

  • 检查上位机，是否为X86-64架构台式机，笔记本。（服务器，嵌入式设备，虚拟机等其他设备暂不支持）

  • 检查上位机系统是否为  Ubuntu x64 v20.04、v22.04

  • 检查磁盘格式，烧写主机的磁盘格式推荐为EXT4

  • 检查上位机容量是否足够

  • 镜像和烧写工具存储路径中不能有中文或其他特殊字符

固件烧写问题排查#

现象一：硬件连接正常，但烧机工具无法识别设备#

排查项一：确认是否进入recovery模式#

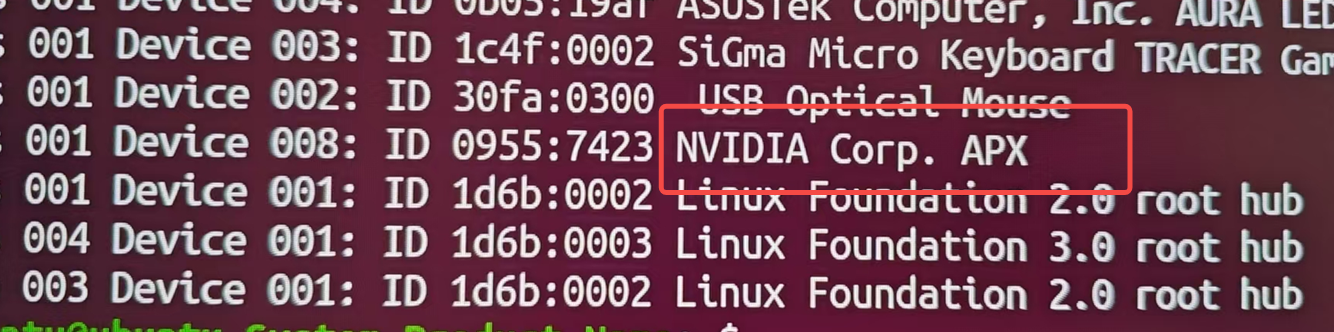

**步骤1：lsusb确认设备是否有“**nvidia corp +产品系列”#

  • nvidia corp字样，则表示设备进入recovery模式，执行“排查项3：确认USBID是否与所选产品USBID对应”。

  • 如没有，设备下电，再长按”recovery”按钮，尝试能否进入recovery模式，仍无法进入recovery模式，执行”排查项二：确认接线是否正确”。

排查项二：确认接线是否正确#

**步骤1：**设备端接#

****#

检查Micro USB、双Type A线缆是否具有数据传输功能、质量是否达标，是否只是用于充电的双芯线，如不确认，更换线束做交叉验证。

****不要使用hub做转接。#

****#

步骤:

1、查看/home/$USER/.cache/miivii-ftool/lremote.json中对应产品是否有USBID。

2、使用lsusb | grep -i “nvidia corp”查看输出，查看是否是对应产品的USBID。

3、查看”1”和”2”USBID能否对应如不对应，检查上位机产品型号是否与实际设备不符。

排查项4：确认烧录PC配置是否正确#

步骤1：检查硬件配置是否正确#

检查上位机系统是否为  Ubuntu x64 v16.04、v18.04、v20.04。

检查磁盘格式，烧写主机的磁盘格式推荐为EXT4。

****#

步骤：

1、将烧写线一端连在设备”flash”口，一端连载烧写电脑。

2、设备进入系统后，打开终端，输入sudo reboot forced-recovery

3、设备软重启后，在烧写电脑使用lsusb 验证能否进入recovery。

  • 如能进入则证明按钮没按住或按钮损坏，尝试再次长时间按住按钮后上电。

  • 如仍无法进入，需要将设备寄回米文排查。

上述排查项如都正确，即可解决问题。如仍无法解决问题，需要设备寄回米文排查硬件。

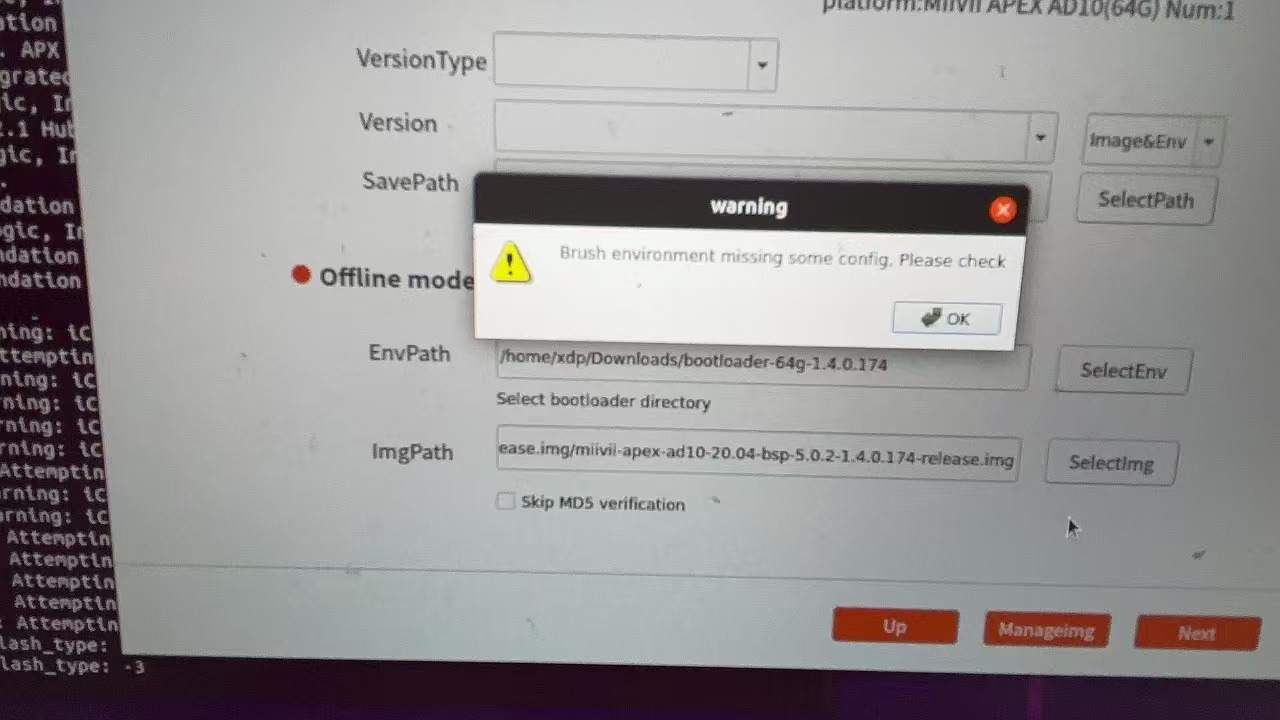

**现象二：**用户选择好刷机环境和镜像后点击下一步，提示“刷机环境有问题，请检查”#

排查项：查看所选目录的用户组是否为启动程序的用户#

步骤1：重新启动刷机工具，在登录界面确认输入的用户名为启动当前程序的用户。#

步骤2：查看所选目录完整路径中是否存在特殊字符（中文、空格等字符），如有，则删除特殊符号，重新选择路径。#

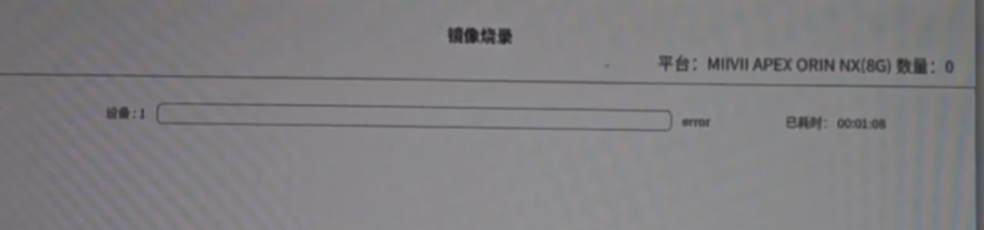

现象三：选择镜像和bootloader开始烧录后，烧录日志报错#

离线模式建议重点检查选择的设备与其对应的bootloader，重点注意bootloader与设备内存对应且与image版本对应。#

排查项一：打开log信息查看报错内容#

步骤1：找到刷机的log文件，查看报错信息（文件位置：镜像存放的路径下）#

步骤2：查看烧录log

1、查看日志，是否已开始烧录system.img。 2、如1未开始烧写，确认bootloader与img文件版本是否对应。 3、确认镜像文件大小是否正确，校验md5值。 4、重新进行烧录。 5、如上述无法解决问题，更换烧录机再进行烧写镜像操作。

1、确认镜像版本是否正确，镜像是否完整，bootloader是否与设备本身内存一致。2、更换线束、USB口进行重新刷写。3、如1、2无法解决问题，更换烧录机再进行烧写镜像操作。

上述排查项如都正确，即可解决问题。如仍无法解决问题，需要设备寄回米文排查硬件。

现象四：日志显示No Module Named#

排查项：查看python环境是否正常#

步骤1：查看是否有python3（python3 –version）#

步骤2：重新安装python解决问题#
