APEX ORIN NANO WIFI#
WIFI模块安装：#
壳体拆解：#

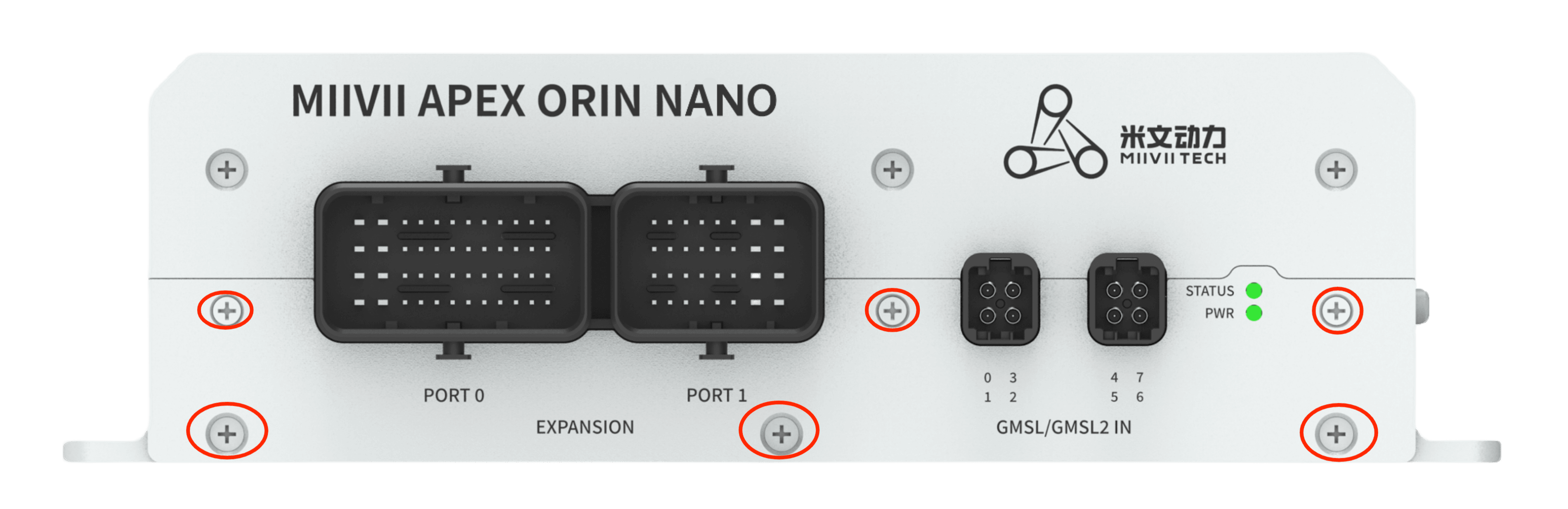

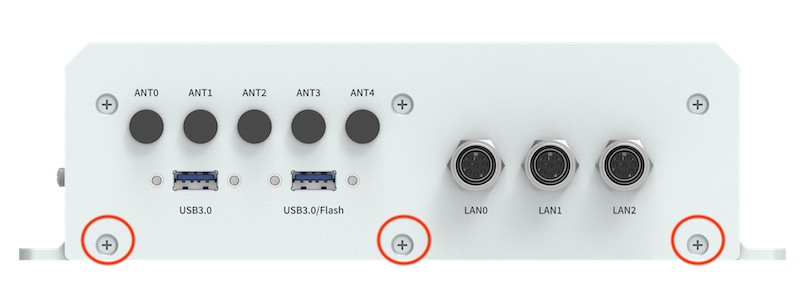

第一步：拆除正面螺丝。

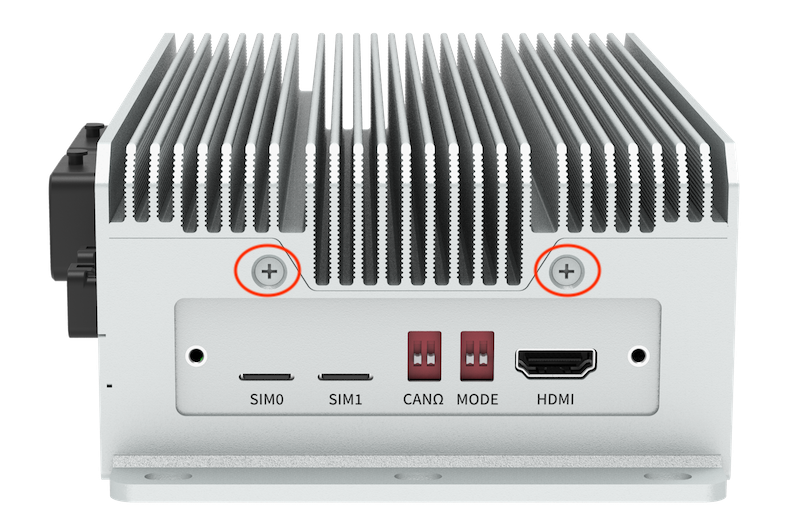

第二步：拆除背面螺丝。

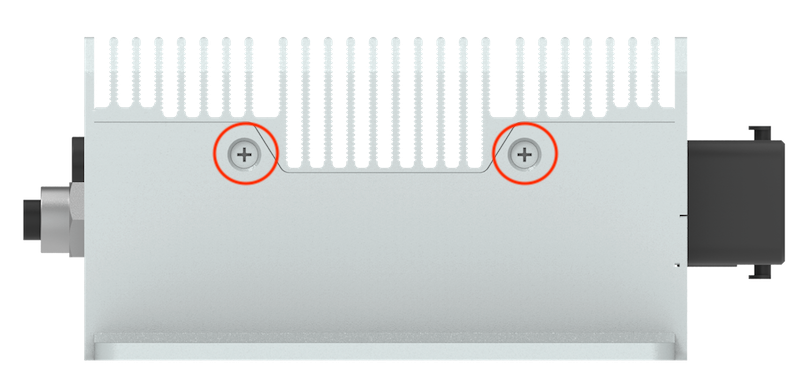

第三步：拆除侧面螺丝。
安装步骤：#

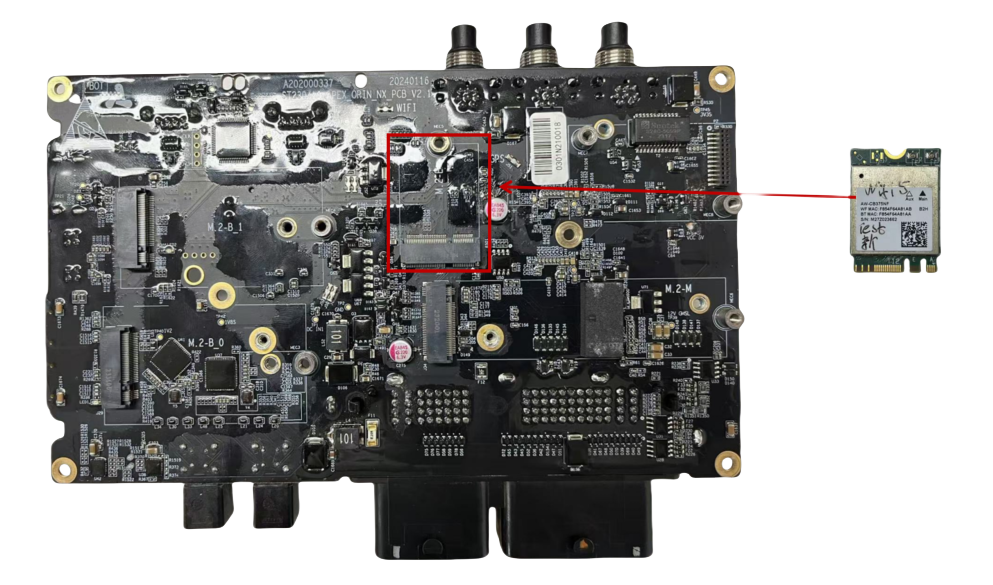

1.WiFi模块装在PCIE的座上，锁附1颗M3*6十字带胶螺丝
2.将两根天线转接线，IPEX接口按扣在WIFI模块上，SMA接口母头固定到设备天线接口处
3.将天线安装固定到设备天线接口处
参考图片：#
所需配件：#
WIFI模块x1
M3*6十字带胶螺丝x1
IPEX转Fakra天线转接线x2
注意事项：#
Apex Orin Nano的Wifi模块，不支持蓝牙功能。
无线设备配置方法#
WiFi配置方法#

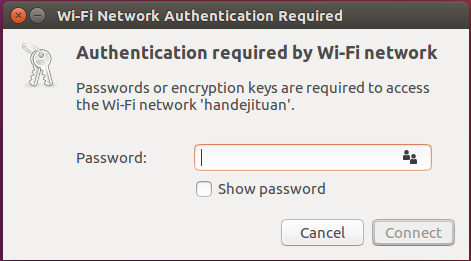

请在开机Ubuntu系统桌面右上角网络连接图标中，找到要连接的WiFi名称并点击，然后在弹出的密码框输入密码并点击连接即可。
M.2 E WIFI Support List#
序号 |
品牌 |
产品型号 |
使用接口 |
工作温度 |
无线标准 |
规格 |
备注 |
|---|---|---|---|---|---|---|---|
1 |
海华 |
AW-XB547NF |
M.2 E KEY |
0°C~70°C |
IEEE 802.11a/b/g/n/ac/ax Wireless LAN 2T2R |
2.4 GHz：2.412 ~ 2.484 GHz |
WIFI问题排查#
现象1：插入WiFi模块后无法识别驱动#
解决办法：#
确认WiFi模块型号在设备支持的适配列表中（参考设备手册或联系厂商获取）。
非适配型号：建议更换为官方推荐型号。
确保WiFi模块完全插入PCIE接口（需插到底部并固定卡扣）。
检查接口是否存在氧化或物理损坏。

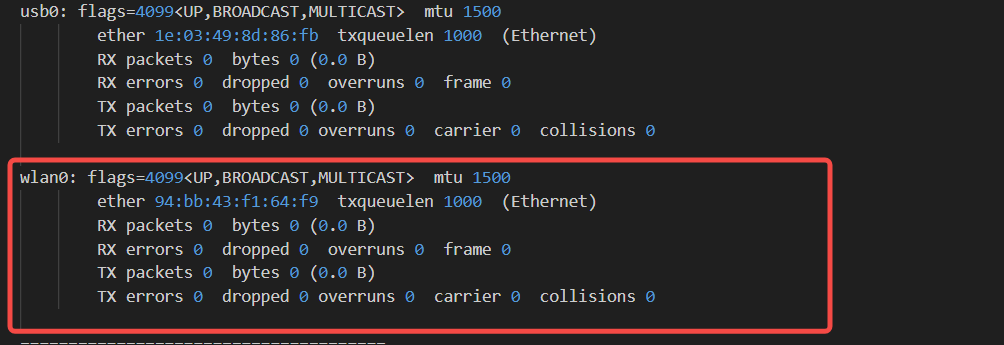

在终端输入以下命令，查看是否显示WiFi网卡：
ifconfig -a
未显示：尝试重新插拔模块或更换另一正常模块测试。

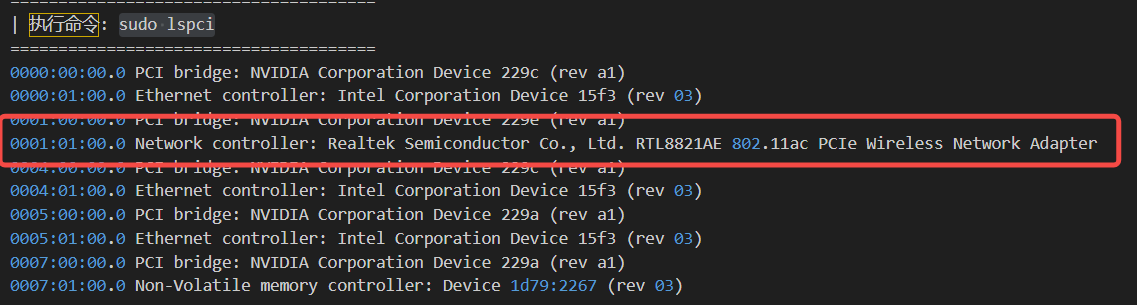

输入命令查看PCIe设备列表：
sudo lspci
若列表中无WiFi模块信息，可能为硬件故障或接口接触不良。

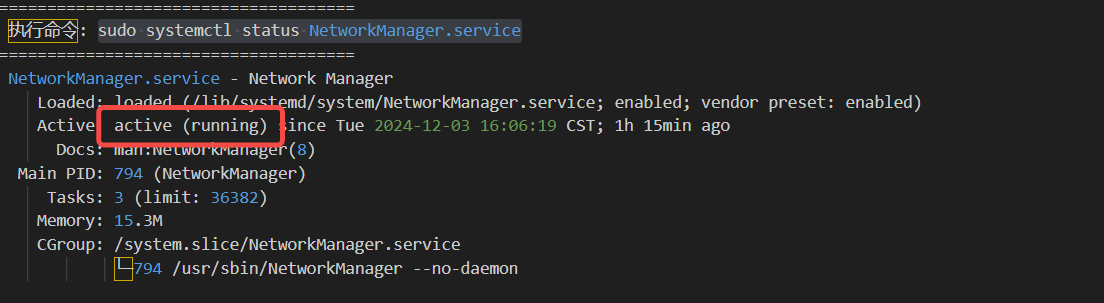

输入以下命令查看网络管理服务是否运行：
sudo systemctl status NetworkManager.service
服务未启动：尝试重启并设置开机自启：
sudo systemctl restart NetworkManager.service
sudo systemctl enable NetworkManager.service
若上述步骤无效，重新烧录系统镜像（操作前备份数据）。
现象2：WiFi模块已识别但无法连接网络#
解决办法：#
可从用户手册中查找适配型号。
如非米文适配型号，建议客户更换wifi型号
如为米文适配型号，则执行”步骤2”
确保天线正确连接至模块的IPEX接口，推荐使用厂商提供的转接线（如IPEX转PRSMA）。
天线要求：至少连接2根天线（双频模块需独立连接2.4GHz/5GHz天线）。
将WiFi模块安装到其他正常设备，测试能否联网：
其他设备正常 → 排查当前设备系统配置；
其他设备异常 → 更换WiFi模块。

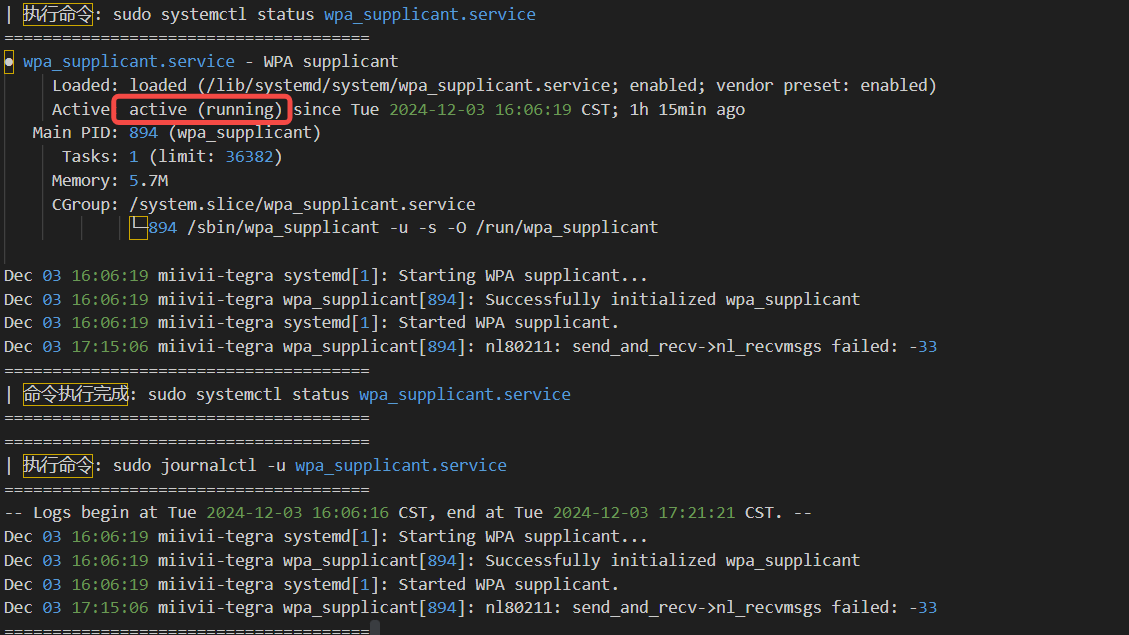

检查无线认证服务状态（部分系统需额外服务）：
sudo systemctl status wpa_supplicant.service
若服务未运行，重启并保存日志：
sudo systemctl restart wpa_supplicant.service
journalctl -u wpa_supplicant.service > wifi_error.log
