APEX ORIN NANO 4G模块#

4G模块及SIM卡安装：#

壳体拆解：#

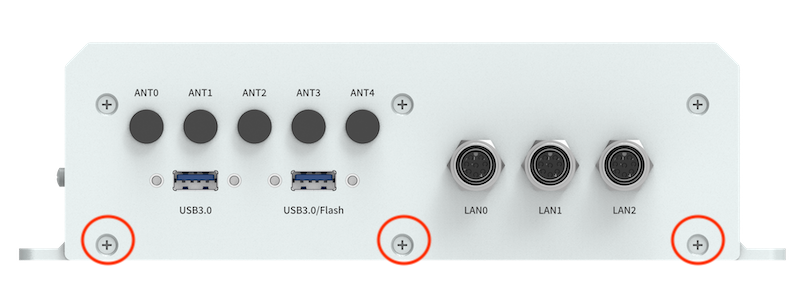

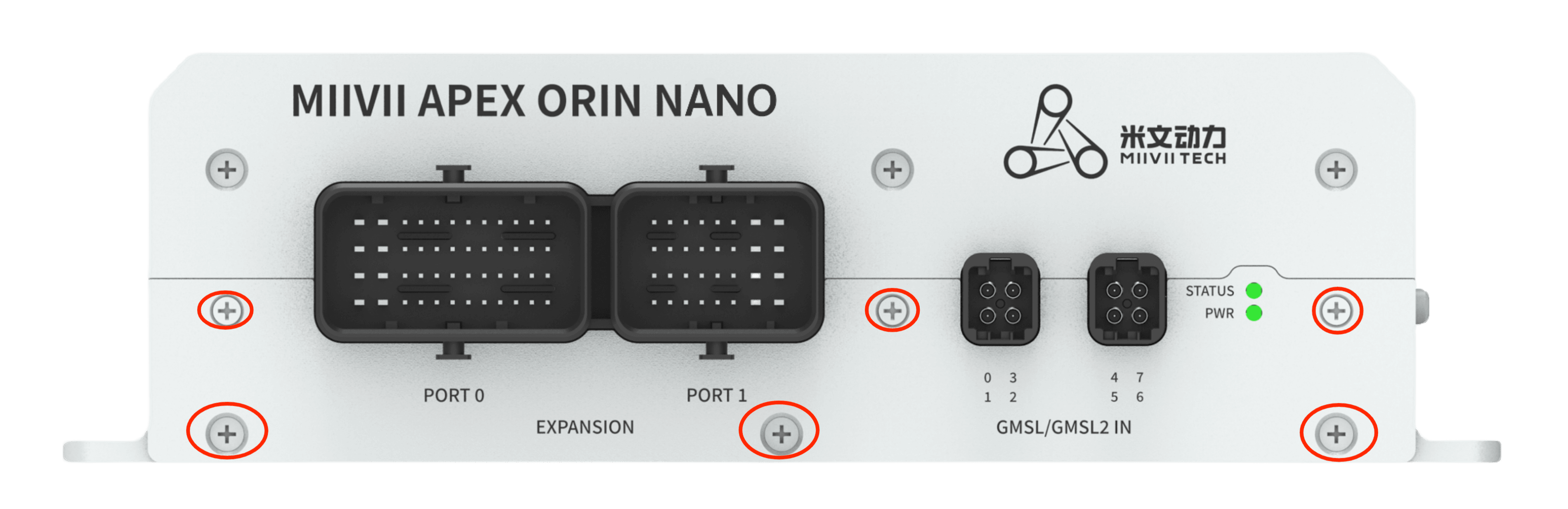

第一步：拆除正面螺丝。

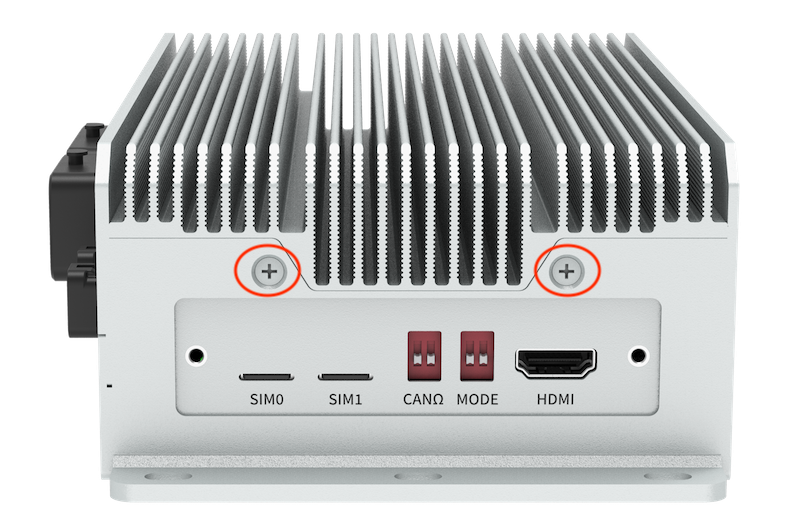

第二步：拆除背面螺丝。

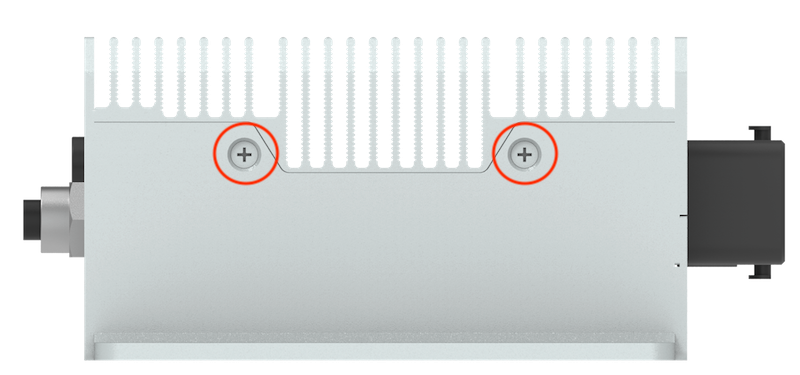

第三步：拆除侧面螺丝。

安装步骤：#

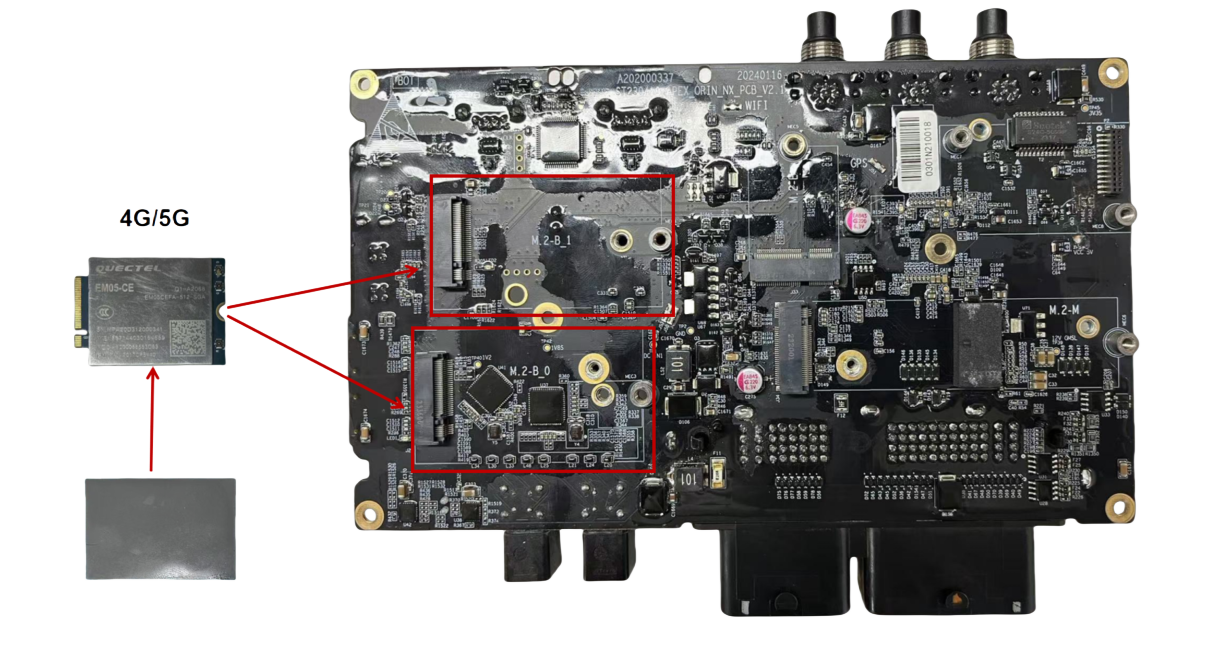

1.4G模块装在M.2-B_0/M.2-B_1的座上，用隔离柱和1颗M3*8十字带胶螺钉安装

2.将两根天线转接线，IPEX接口按扣在4G/5G模块上，SMA母头固定到设备ANT0和ANT1天线接口处

3.在4G模块上贴导热垫，厚度：4mm

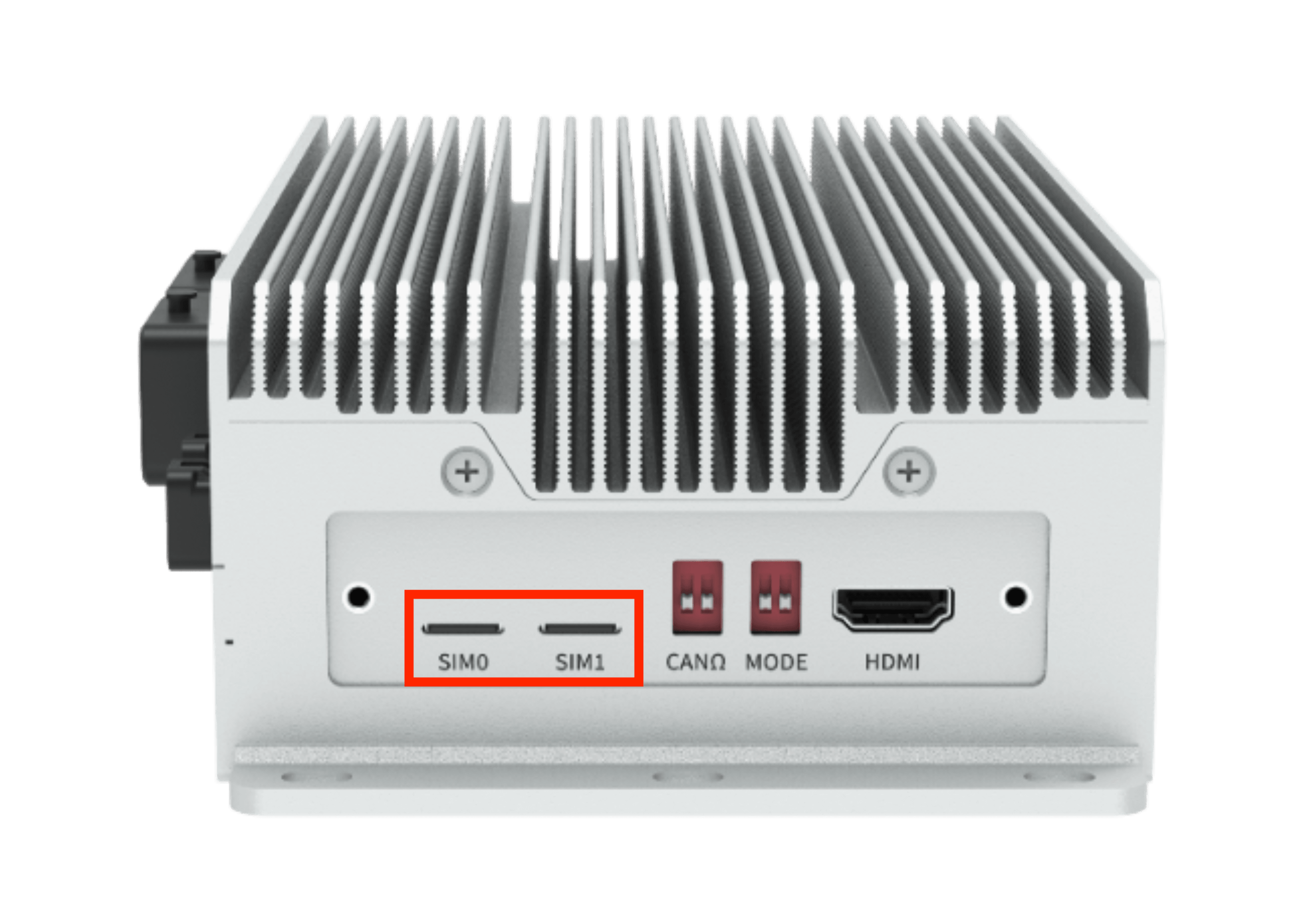

4.将SIM卡安装在在SIM0或SIM1的卡槽

5.将天线安装固定到设备ANT0和ANT1天线接口处

参考图片：#

所需配件：#

  • 4G模块x1

  • SIM卡x1

  • M3*8十字带胶螺钉x1、隔离柱x1

  • IPEX转Fakra天线转接线x2

  • 4mm导热片x1

注意事项：#

  • 4G模块需要安装导热垫做散热处理

开机自启动设置#

米文内置的驱动无需任何额外配置，就是开机自动启动和自动拨号的状态。

模块配置方法#

请注意如果您使用的是物联网SIM卡，则会出现SIM卡与设备硬件绑定的问题，请提前与通讯供应商确认。

米文的系统镜像中，整合了相应的模块驱动。安装好模块后系统会自动识别。

序号

品牌

产品型号

使用接口

模块功能

工作温度

规格

备注

1

移远

EM05-G

M.2 B KEY

4G

-30 °C ~ +75 °C

全网通 Speed Max130Mbps (Download)/Max30Mbps (Upload)


2

移远

EM05CNFD

M.2 B KEY

4G

-30 °C ~ +75 °C

中国：电信入库/移动入库/联通入库

Speed Max130Mbps (Download)/Max30Mbps (Upload)


4G/5G问题排查#

现象1：插入4G/5G模块后无法连接互联网#

解决办法：#

​硬件兼容性检查

  • 确认模块型号在设备支持的兼容列表中（需参考设备手册或联系厂商获取）。

  • ​天线连接要求：

    • 4G模块至少连接2根天线；

    • 5G模块至少连接3根天线。

​物理安装验证

  • 检查模块是否完全插入设备卡槽（需听到“咔嗒”声表示到位）。

  • 重新插拔SIM卡，确保芯片朝下且卡槽三角标记对齐缺口。

​现象2：模块已安装但无法识别#

解决办法：#

​驱动状态检测

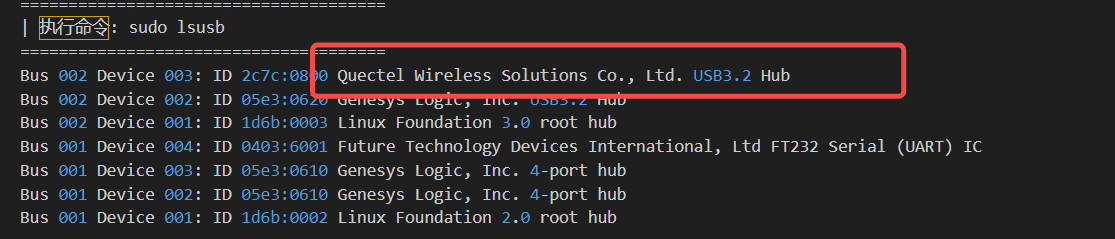

 # 查看是否显示对应模块的USB信息
lsusb

打开终端，输入命令检查模块识别状态：

  • ​无显示：重新插拔模块并检查接口是否氧化或损坏。

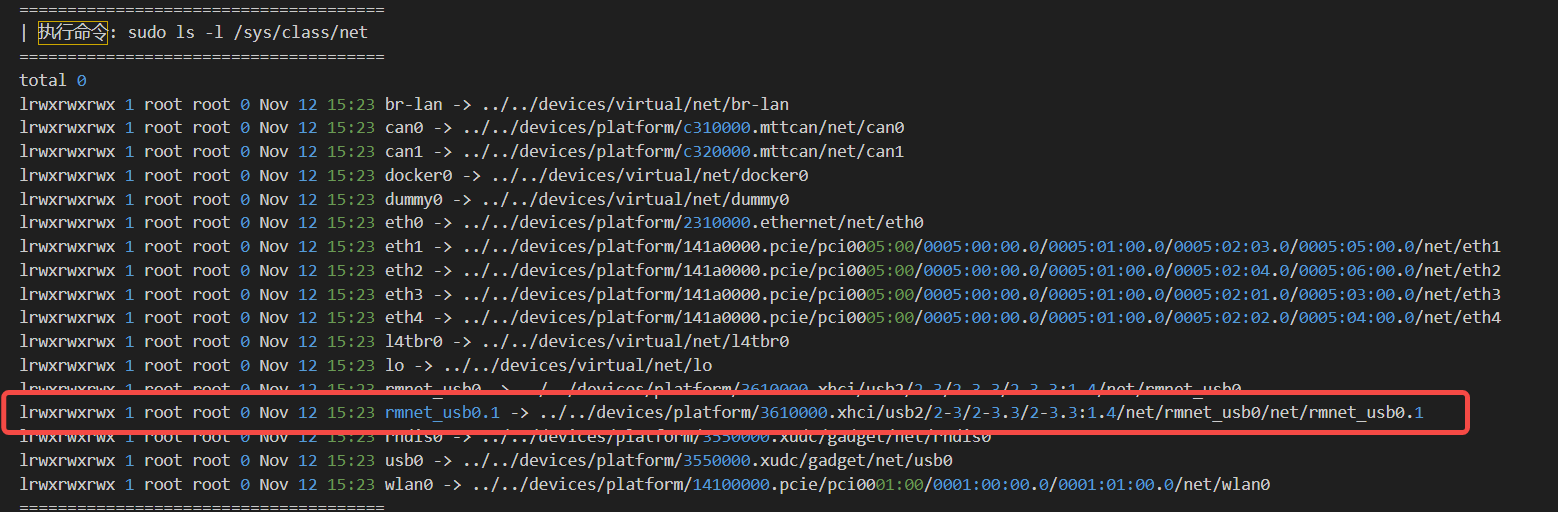

​网络接口验证

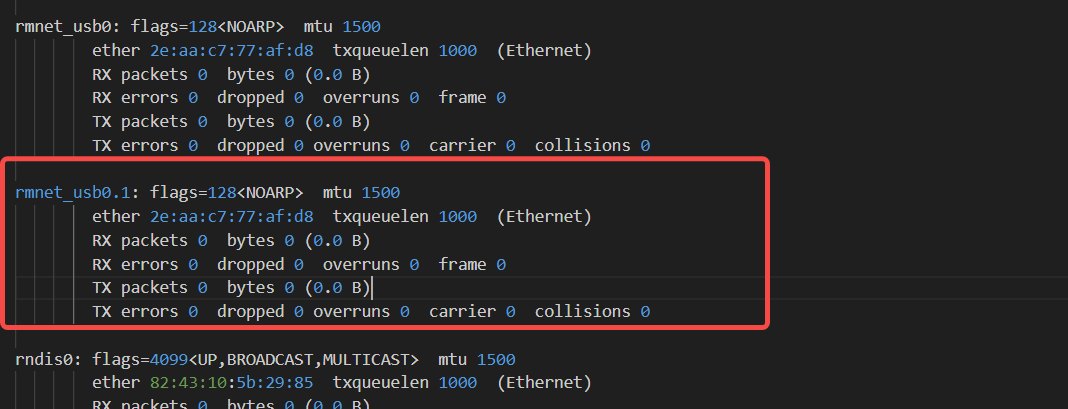

输入命令查看网络接口状态：

# 检查是否存在4G/5G网卡（如wwan0）
ifconfig -a

  • ​网卡未显示：尝试重启设备或更新驱动。

现象3：硬件正常但网络不稳定#

解决办法：#

​交叉替换测试

准备一台正常设备（设备B）和正常模块/SIM卡（模块B/SIM卡B），按以下组合测试：

测试编号

设备

模块

SIM卡

结果分析

1

设备A

模块A

SIM卡A

基础验证

2

设备A

模块A

SIM卡B

判断SIM卡A是否故障

3

设备A

模块B

SIM卡A

判断模块A是否故障

4

设备B

模块A

SIM卡A

判断设备A是否故障

​故障定位：

- 若测试2失败 → ​**模块A故障**；
- 若测试3失败 → ​**设备A故障**；
- 若测试4成功 → ​**SIM卡A或设备A软件异常**。

现象4：系统无法识别网络接口#

解决办法：#

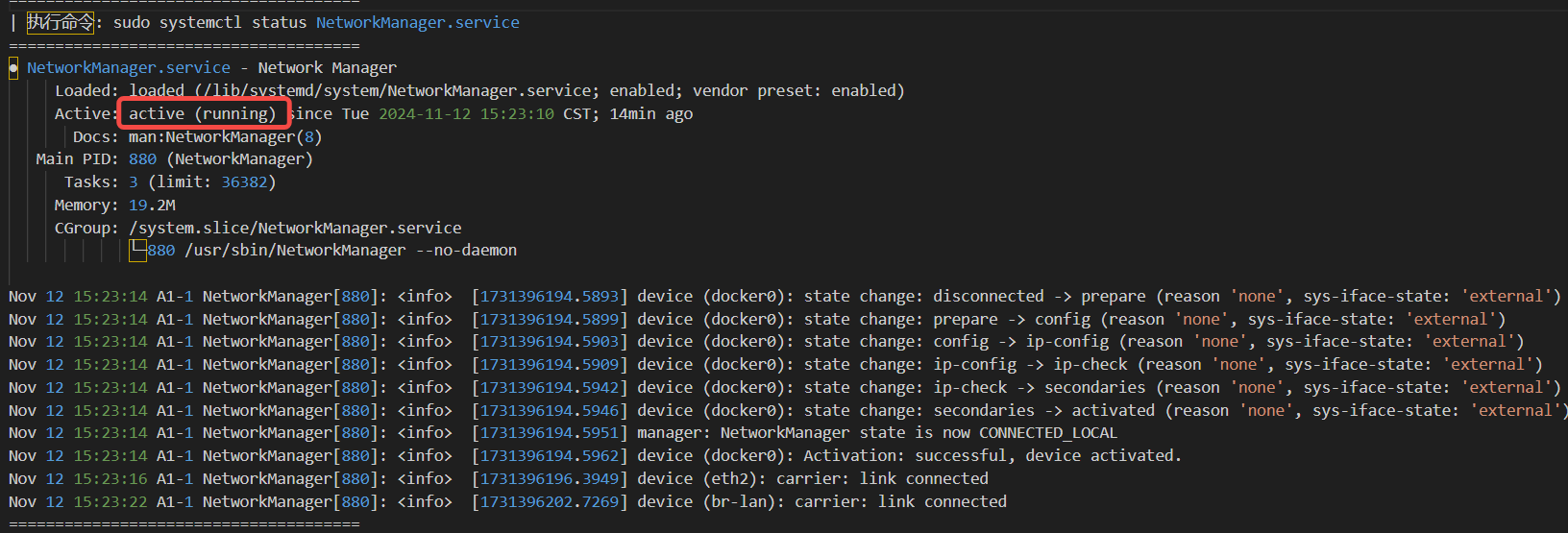

​网络服务检查

输入命令验证网络服务状态：

sudo systemctl status NetworkManager.service

​服务未运行：重启服务并保存日志：

sudo systemctl restart NetworkManager.service
journalctl -u NetworkManager.service > network_error.log

​系统环境修复

  • 若服务异常且无法恢复，建议重新烧录系统镜像（需提前备份数据）。 刷写镜像完成后，验证4G/5G是否能正常联网

    • 刷写镜像后，4G/5G可正常通信，则证明为系统软件环境导致，需要客户自己排查软件环境

刷写镜像后，4G/5G不能正常联网，则将设备连接外网后，打开终端输入：

#4G：

curl -sSL https://doc.miivii.com/scripts/run_miivii_diagnostic.sh | bash -s 4g

#5G:

curl -sSL https://doc.miivii.com/scripts/run_miivii_diagnostic.sh | bash -s 5g

并将日志导出，进行分析（分析由米文售后工程师执行）
