APEX ORIN NANO 产品规格书#

简介#

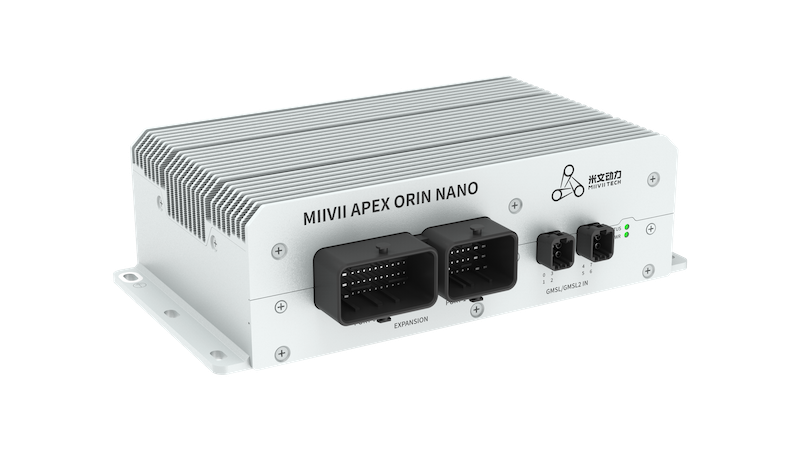

米文APEX ORIN NANO 是一款嵌入式人工智能计算机，能够为众多终端设备赋予人工智能计算力，从而有效降低人工智能产品的落地门槛。APEX ORIN NANO 可以在满足抗振，宽温等工业级标准的同时，提供高达20/40 Tops稀疏卷机计算能力，能够很好的满足低速无人驾驶等场景的视觉计算需求。除此之外APEX ORIN NANO 还可提供高效的多传感器时钟同步功能。

特性#

双卡双待支持，支持双4G模组。
高抗振网络接口。
高精度时钟同步。
8×GMSL2，支持多种GMSL相机。
接口兼容APEX AD10。

产品规格#

处理器模组#

处理器芯片

Jetson Orin Nano 4GB

Jetson Orin Nano 8GB

算力

20 INT8 Sparse TOPs

40 INT8 Sparse TOPS

GPU

512-core NVIDIA Ampere architecture GPU with
16 Tensor Cores

1024-core NVIDIA Ampere architecture GPU with
32 Tensor Cores

CPU

6-core Arm® Cortex®-A78AE v8.2 64-bit CPU
1.5MB L2 + 4MB L3

内存

4GB 64-bit LPDDR5
34 GB/s

8GB 128-bit LPDDR5
68 GB/s

深度学习加速器

-

存储空间

No on-module storage. Connect to external NVMe

视频编码

1080p30 supported by 1-2 CPU cores

视频解码

1x 4K60 (H.265)
2x 4K30 (H.265)
5x 1080p60 (H.265)
11x 1080p30 (H.265)

接口#

接口	规格
网络接口	3× 千兆以太网 M12 A-Code 形态
相机接口	8× GMSL2 Mini FAKRA接口（10V供电，最大传输距离15米，兼容GMSL1）
视频输出	1× HDMI 2.0（TYPE A）
USB	2× USB 3.0（TYPE A，其中一个口可以烧写）
通用输入/输出口	2× In（0-24V） 2× Out（0-24V）
CAN FD	2× CAN FD（隔离电压3000V，终端电阻 120Ω）
串口	1× Debug（RS232），2× RS232，2× RS485/RS422
同步输入/输出口	1× SYNC_IN（0-12V），1× SYNC_OUT（3.3V）
扩展接口	1× M.2 M Key（长度2280），2× M.2 B Key，1x M.2 E Key， 2× Nano SIM卡插槽
指示灯	1× 电源指示灯, 1× 系统指示灯

供电#

供电

规格

输入类型

直流

输入电压

9-36V 直流宽压输入

典型功耗

30W

结构#

结构

规格

尺寸 (长×宽×高)

227mm×120mm×65mm (I/O尺寸不计入内)

重量

1.8Kg

环境#

Environmental	Spec
运行温度	-25℃-70℃
存储温度	-40℃-80℃
存储湿度	10%-90% non-condensing
振动	2Grms,10Hz~500Hz,1h/axis
防护等级	IP5X

尺寸及安装#

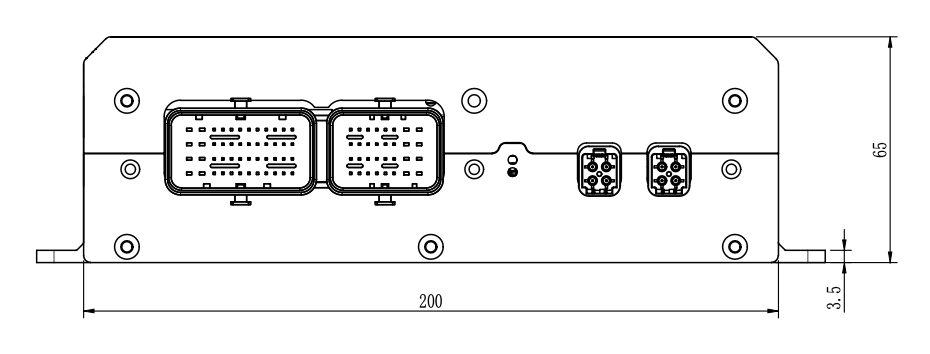

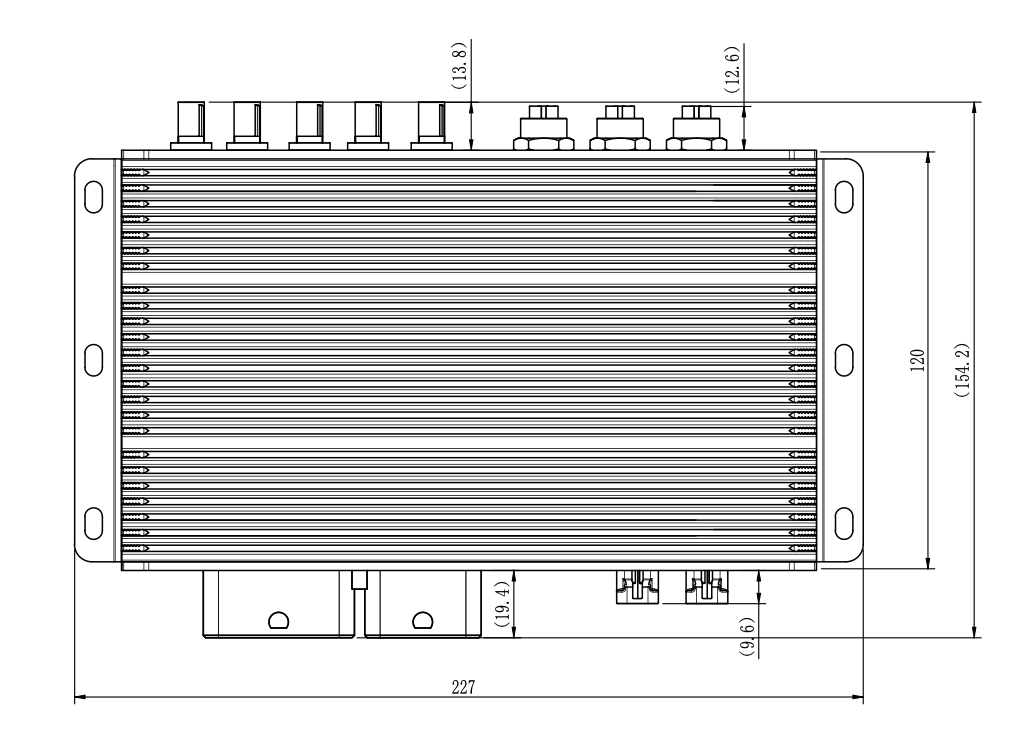

APEX ORIN NANO 主体尺寸及安装孔位尺寸如图:
