APEX AD10 GMSL相机#

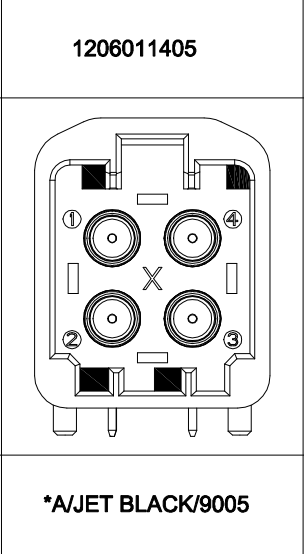

接口说明#
不支持热插拔
支持最长15米同轴电缆的信号传输
推荐支持输出分辨率为720p，1080p，4k等多种分辨率的相机
推荐使用转接线
节点映射关系#
接口 |
设备节点 |
|---|---|
GMSL 0 |
/dev/video0 |
GMSL 1 |
/dev/video1 |
GMSL 2 |
/dev/video2 |
GMSL 3 |
/dev/video3 |
GMSL 4 |
/dev/video4 |
GMSL 5 |
/dev/video5 |
GMSL 6 |
/dev/video6 |
GMSL 7 |
/dev/video7 |
GMSL相机试用，可以利用历史相机调试的驱动，快速验证相机功能。但由于没有经过充分测试，可能存在问题。
选择GMSL相机试用#
选择试用，使能功能#
选择对应的相机，来进行测试#
视频输出#
可以使用下列命令，快速打开相机来确认效果。
方法一：无需输入参数快速点亮相机#
点亮相机#
sudo chmod +x /opt/miivii/features/gmsl_camera/bin/cameras_sdk_demo
cd /opt/miivii/features/gmsl_camera/bin/
# 点亮相机（自动点亮所有相机,如需单独点亮相机需指定路数）
./cameras_sdk_demo
#
性能问题解决方案#
cameras_egl_demo：EGL Demo 直接使用v4l和opencv来获取摄像头图像。
/opt/miivii/features/gmsl_camera/bin/cameras_egl_demo -s 1280x720 -d /dev/video0
兼顾性能和易用性的方案#
cameras_opencv_demo：OpenCV Demo，使用egl来作为显示部分实现，显示部分效率高。
/opt/miivii/features/gmsl_camera/bin/cameras_opencv_demo -s 1280x720 -d /dev/video0
方法二：输入相机参数点亮相机#
显示单路720P的相机#
gst-launch-1.0 -v v4l2src device="/dev/video1" ! video/x-raw,width=1280,height=720,format=UYVY ! xvimagesink
显示单路1080P的相机#
gst-launch-1.0 -v v4l2src device="/dev/video0" ! video/x-raw,width=1920,height=1080,format=UYVY ! xvimagesink
GMSL相机问题排查#
原则#
米文只保证从硬件接口拿到数据的帧率是正常的，用户自行设计的程序进行计算的帧率不能作为判断异常的标准，应当使用业内常用的工具或者大家认可的标准进行测试。
建议使用v4l2-ctl命令（安装命令: sudo apt install v4l-utils）进行帧率测试。
故障排查具体方法#
现象一：相机可正常点亮，但图像帧率与相机手册帧率不符#
排查项一：使用v4l2-ctl工具验证出图#
相机插到米文设备上，并在websetting正确配置相机型号。 打开终端，输入命令：
v4l2-ctl --verbose -d /dev/video0 --set-fmt-video=width=1920,height=1080,pixelformat=UYVY --stream-mmap
上述指令假如相机分辨率为：1920x1080，插入的相机口为：video0，客户可按自身实际情况进行改动。

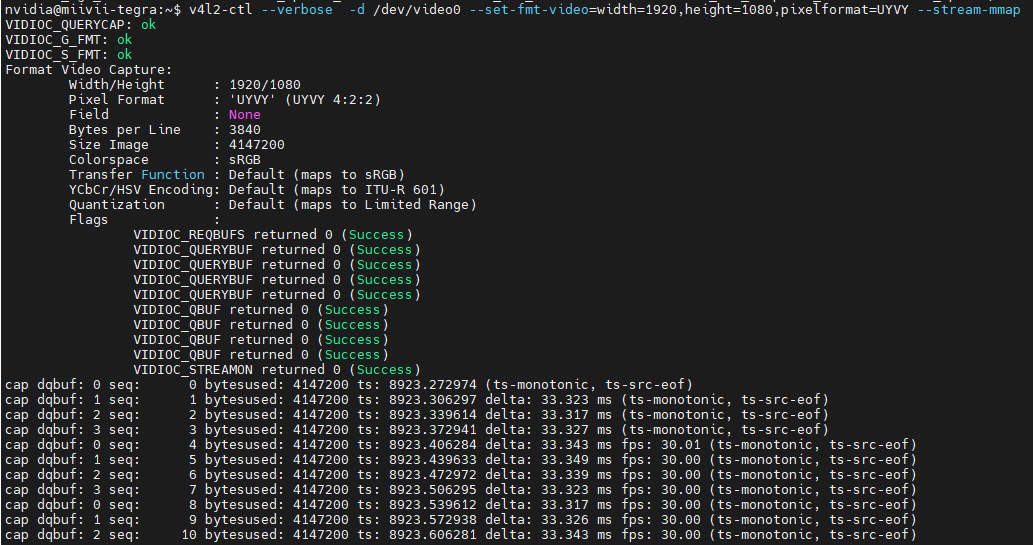

如上图，ts：33.327ms 即相机帧率为30HZ。
多次执行，如使用v4l2-ctl帧率均与相机手册不符合，建议客户与相机厂商沟通固件版本是否正确。
如存在丢帧问题，建议检查硬件链路链接，如硬件链路正常，则执行”排查项二：收集log信息”。
排查项二：抓取log#
将设备连接外网后，打开终端输入：
curl -sSL https://doc.miivii.com/scripts/run_miivii_diagnostic.sh | sudo bash -s gmsl
并将日志以及/var/log下文件导出，上传至故障工单中，交由米文技术支持。
现象二：相机无法修改帧率#
排查项一：确认相机是否支持外触发#
步骤1：询问相机厂家相机是否支持外触发#
如支持外触发则执行”排查项二：使用v4l2-ctl工具验证帧率是否被修改”。
如不支持外触发，则不支持修改帧率。
排查项二：使用v4l2-ctl工具验证帧率是否被修改#
步骤1：同”现象一”中”排查步骤一”#
如确认未修改成功，则执行”排查项三”。
如帧率与修改的帧率相符，则需要排查自身应用程序。
排查项三：小幅度修改帧率，尝试能否修改成功#
步骤1：使用sdkdemo修改小范围帧率（相比默认帧率相差5FPS之内的帧率）#
如可修改成功，则建议客户咨询相机厂商相机固件支持的帧率修改范围。
如不可修改成功则执行”排查项四：确保相机的同步信号正常在输出”。
根因解释：
由于CMOS硬件限制，即使是同一家相机厂商的不同产品，可以支持的相机修改的帧率也是不同的，这里给一个大致的区分，凡是支持外触发相机的都可以参考（以CMOS的供应商进行区分）：
1 2 OV相机的CMOS最低帧率通常是默认的一半+1，如何识别是否是OV的CMOS？例如：相机名称中携带OX08B/OX03C/OV10640等带OX/OV字样的。 2 ONSEMI的CMOS通常支持1-30FPS的帧率调整，如何识别是否是ONSEMI的CMOS？例如：相机名称中携带AR0233/AR0820/AR0147等带AR字样的。 2 SONY的CMOS比较特殊，没有特定的特点，常见的如IMX系列，通常只支持固定帧率输出（例如 IMX390，IMX477，IMX728），如ISX系列，通常支持默认帧率的一半+1（例如ISX031，ISX021）。
排查项四：确保相机的同步信号正常在输出#
步骤1：检查sdk是否正常运行#
1、查看终端是否有报错信息。 2、使用sdkdemo打印时间戳，查看触发是否正常.
如无报错信息且时间戳正常，建议客户询问相机厂商该型号相机是否支持修改帧率。
如有报错信息，则执行”排查项五-步骤2：抓取log信息”。
排查项五：重新刷写镜像验证是否为软件环境导致#
步骤1：刷写镜像#
刷写镜像后，帧率可正常修改，则证明为系统软件环境导致，需要客户自己排查软件环境。
刷写镜像后，帧率仍然无法修改，则执行”步骤2”。
步骤2：抓取log#
将设备连接外网后，打开终端输入：
curl -sSL https://doc.miivii.com/scripts/run_miivii_diagnostic.sh | sudo bash -s gmsl
并将日志以及/var/log下文件导出，上传至故障工单中，交由米文技术支持。
