APEX AD10 IO转接线说明#
IO转接线，目的在于方便用户使用对应的引脚。
希望自己做线的用户，可以联系销售和售后，来获取线材设计资料。
转接线#

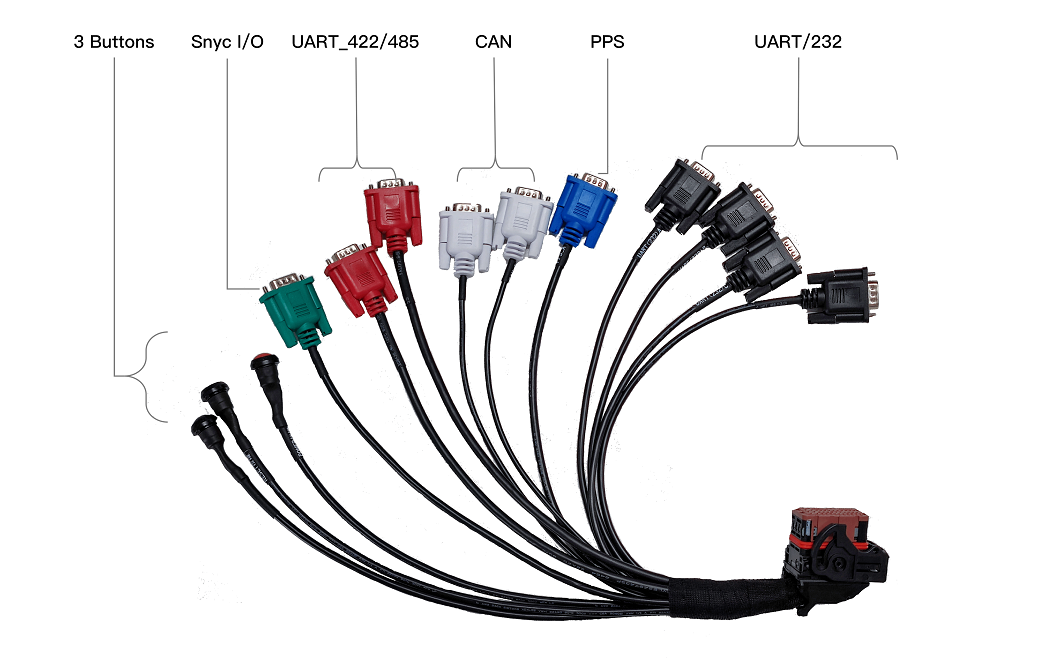

48Pin转接线 PORT1

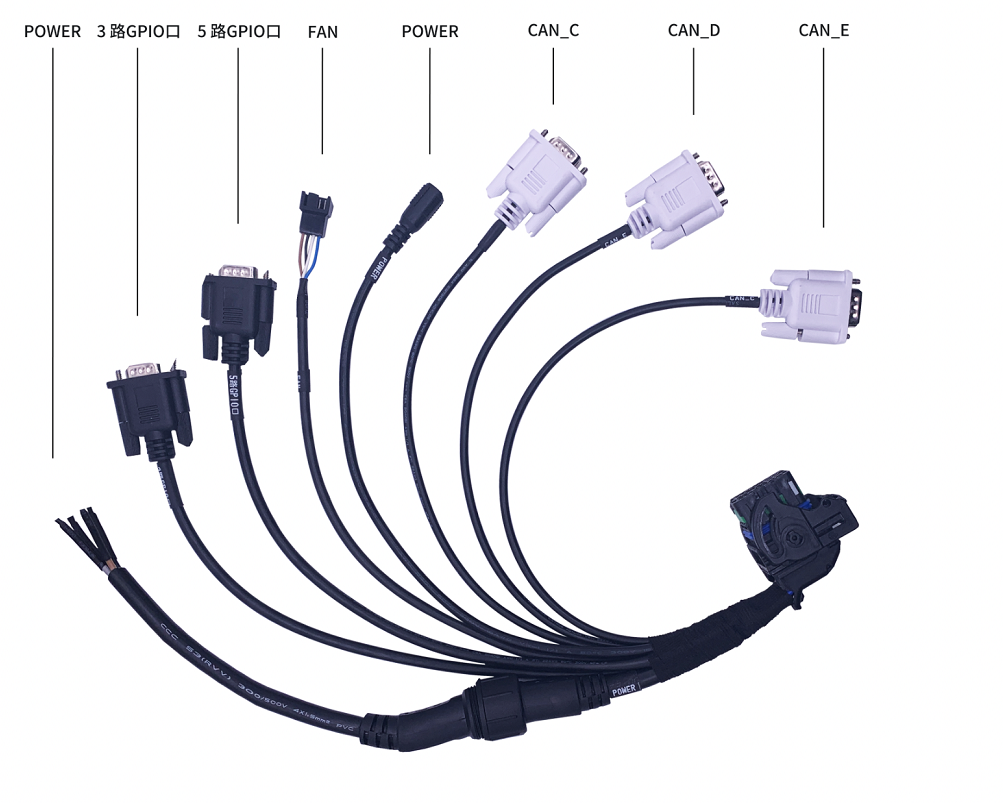

32Pin转接线 PORT2
接口说明#
具体接口使用方式，见对应的接口说明部分。
接口 |
接口名称 |
接口说明 |
|---|---|---|
EXPANSION PORT① |
多功能接口IO_1 （48Pin） |
1路RS232 DEBUG口 3路RS232串口 2路RS422接口，兼容RS485 2 路 CAN FD口(带有CAN芯片，终端电阻120Ω) 1路SYNC_PPS 接口(3.3V) 1路 SYNC_OUT接口(3.3V) 1路 SYNC_IN 接口(Logic High 1V-12V, Logic Low 0V-0.8V) 1 个 POWER_ONKEY启动按钮 1个FORCE_RECOVERY刷机按钮 1个RESET复位按钮 |
EXPANSION PORT② |
多功能接口 IO_2 （32Pin） |
1路输入电源9-36V 3 路 CAN FD口(带有CAN芯片，终端电阻120Ω) 8路GPIO 口（4×In(Logic High 1V-12V, Logic Low 0V-0.8V）,4×Out（3.3V）) 1路FAN口（12v PWM） |

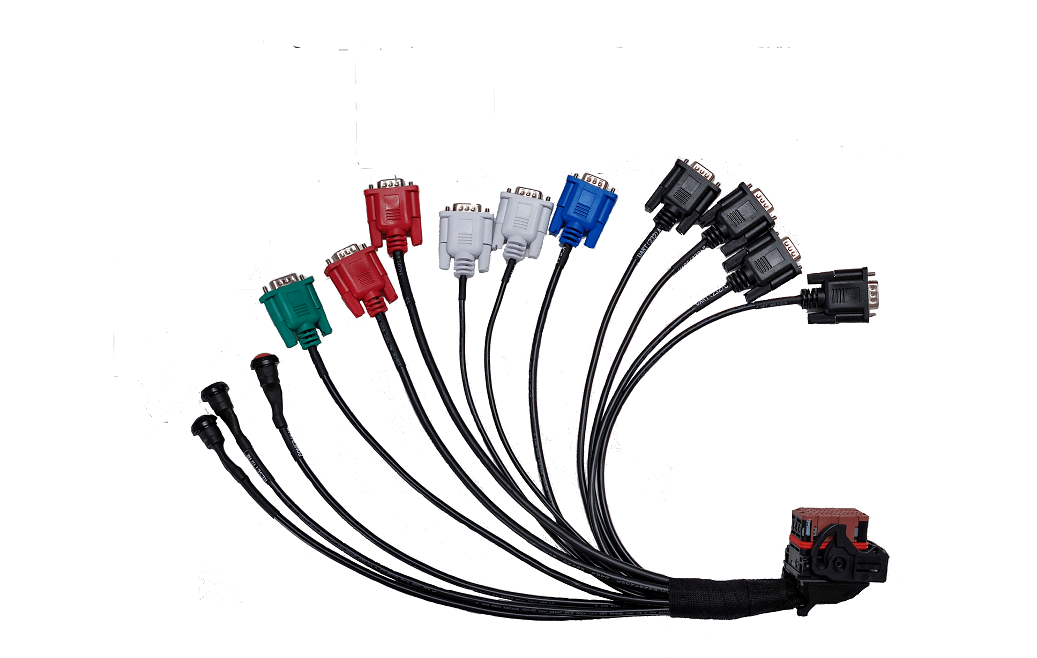

48Pin转接线

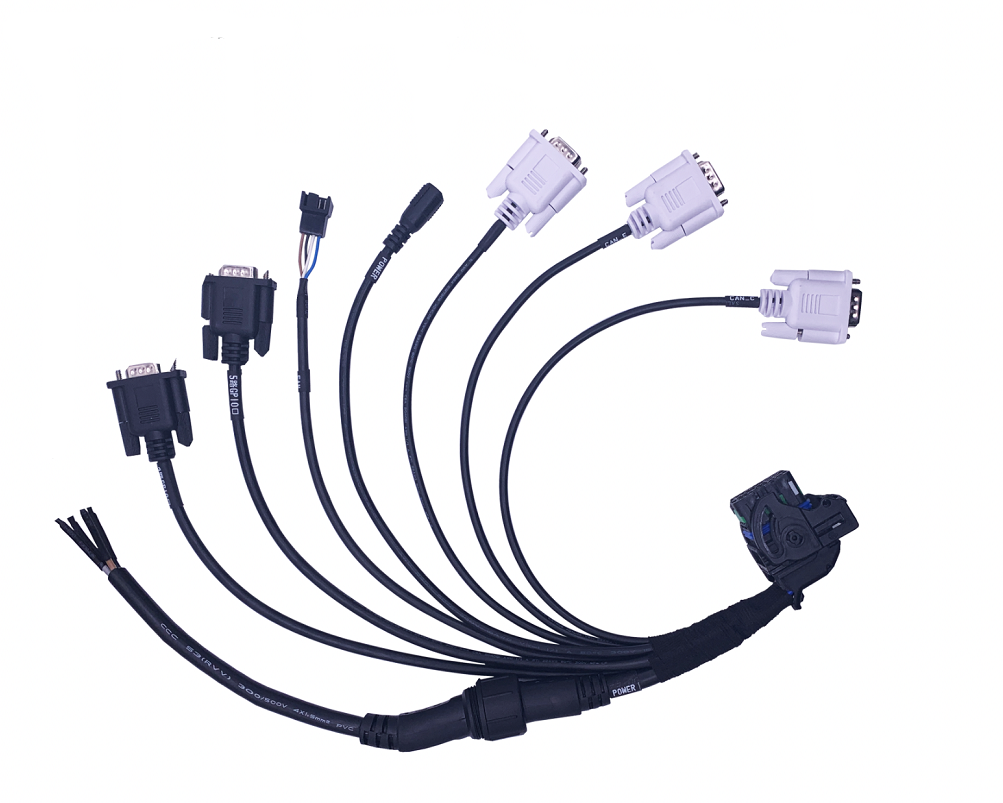

32Pin转接线
安装指导#
转接线能够将不同类型或不同数量的引脚接口连接起来，也可以在不更换设备的情况下，扩展设备的功能。 下面为您介绍miivii系列产品最常用的48pin和32pin转接线的安装方式：
48PIN#
32PIN#
安装使用说明#
安装顺序：
从左至右先安装橙色接口的48PIN转接线（卡扣的朝向决定，若先安装32PIN，装48PIN时卡扣位置会被阻挡）
1）如图所示，面朝设备正面，将卡扣平端对准半圆形凸起，图示方向平推入
2）抵住接线头，另一只手将图示圆圈处顺时针旋转90度
3）安装完成可以听到卡扣咔哒声
3）同样方式安装32PIN转接线
拆卸说明#
用力按压图示红色圆圈1处凸起，同时受力点在橙色圆圈处逆时针将滑扣回退
