APEX AD10 PPS接口#
PPS接口，是指米文设备将自己的系统时间转换为高精度的PPS信号，对外输出。该接口无法编程，主要用于脱离GPS设备，来构建整个传感器系统的同步。

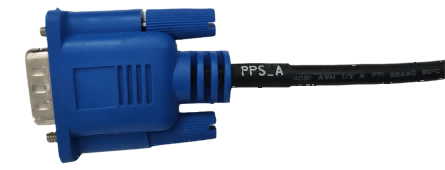

硬件定义#

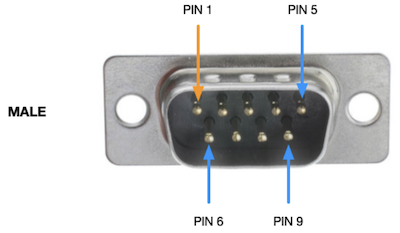

引脚定义：
Pin |
Signal |
|---|---|
1 |
GND |
2 |
PPS_A_RX |
3 |
PPS_A_TX |
5 |
GND |
6 |
PPS_A_SYNC |
Pin |
Specification |
|---|---|
PPS_SYNC |
3.3V |
UART |
RS232 |
使用方式#
PPS OUT功能使用说明#
PPS OUT规格#
默认波特率为9600
PPS OUT功能#
设备输出PPS信号（每秒产生一个脉冲，脉宽50ms），并通过串口（UART/RS232）的Tx引脚发送该脉冲上升沿产生时间的NMEA GPRMC消息，消息示例：
$GPRMC,060249.000,A,3949.63046,N,11616.48565,E,0.296,,291118,,,A*4d
其中“060249.000”为每秒产生脉冲时的时间戳(UTC时间)，格式为“时分秒.000”，正常时间都是整秒格式。支持PPS同步模式的传感器会通过收到的PPS以及GPRMC消息对自身时钟系统进行校时，使之与设备的系统时钟保持一致。传感器的采样时间会作为时间戳（timestamp），与数据一起被发送至设备。至此，系统获取了传感器采样的系统时间，完成同步。

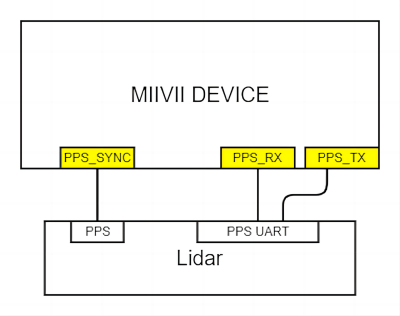

PPS同步原理图#
同步功能验证方法（以RS-LiDAR-16激光雷达为例）：
当传感器只有数据输入接口与设备相连，未连接设备的PPS_A_SYNC口和PPS_A_TX时，传感器的ROS node向操作系统上传数据中的时间戳为硬件时间戳（hardware timestamp），即传感器内部时钟计器的时间（多数传感器会设定一个固定的初始时间作为计时起点，每次上电后开始计时）。此时在Ubuntu操作系统中打印该硬件时间戳，并与设备的系统时间进行比较，可发现二者的偏差较大。

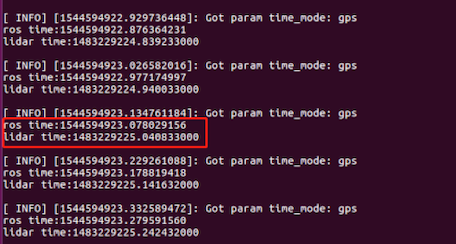

RS-LiDAR-16未同步时硬件时间戳与系统时间戳对比#
当传感器连接设备的PPS_A_SYNC及PPS_A_TX后，传感器的ROS node向操作系统上传数据中的硬件时间戳为传感器内部时钟经过PPS授时后的时间，与设备的系统时间一致。此时在Ubuntu操作系统中打印接收到的硬件时间戳，并与收到该数据时的系统时间（ros::time::now）比较，当二者的差值小于100ms时，说明PPS功能生效。

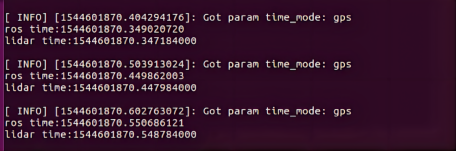

数据时间戳与系统时间对比#
串口波特率修改方式#
修改方式#
支持串口波特率
波特率 |
|---|
9600 |
57600 |
115200 |

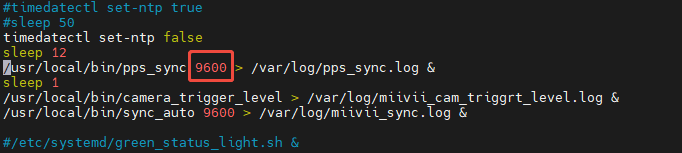

#编辑如下文件，来修改GPRMC 串口/etc/systemd/miivii-autostarter.sh
#将其中9600，替换成希望修改成的目标波特率
#使用如下命令，使修改生效
sudo systemctl restart miivii-autostarter.service
验证方法#
使用如下工具，修改串口波特率，如果看到如下输出，则代表修改成功
$GPRMC,060249.000,A,3949.63046,N,11616.48565,E,0.296,,291118,,,A*4d
串口工具使用方法
准备工作#
PC端（Ubuntu系统）
#安装
sudo apt-get install putty -y
收发验证#
PC端UART设备节点获取
#PC端接入USB转串口模块后，执行命令，输出结果为UART设备节点：
ls /dev | grep -E 'ttyUSB[0-9]+' | sort -V | tail -n 1
#打开putty
sudo putty

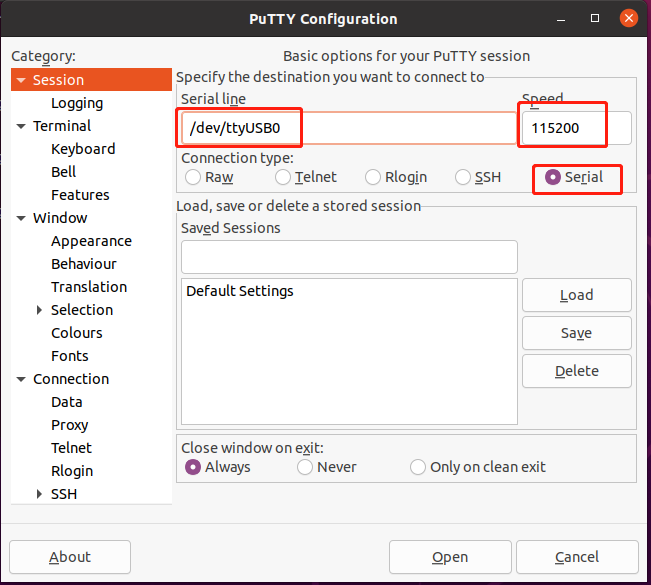

打开putty后，在”Session“中进行参数配置，需要在”Serial line“中输入连接的设备节点，在”Speed“中设置为115200，选择“Connection type”中选择“Serial”

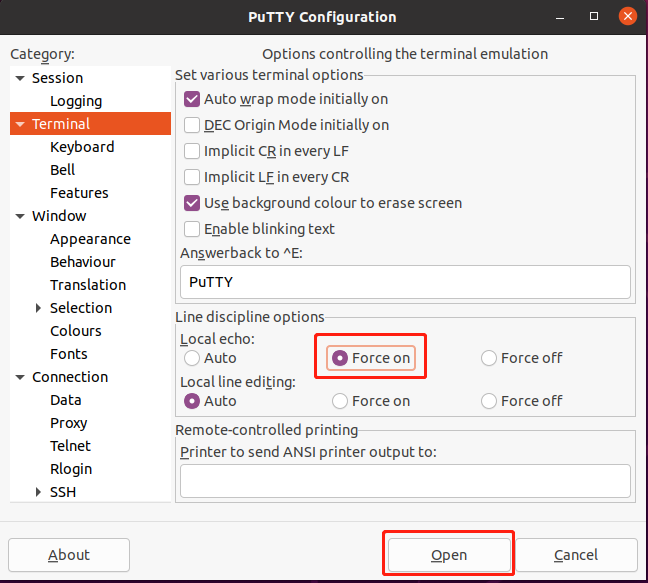

在”Terminal“中进行参数配置，在“Line discipline options”中选择“Force on”，之后点击“Open”，进入到数据传输界面
使用putty判断收发是否成功

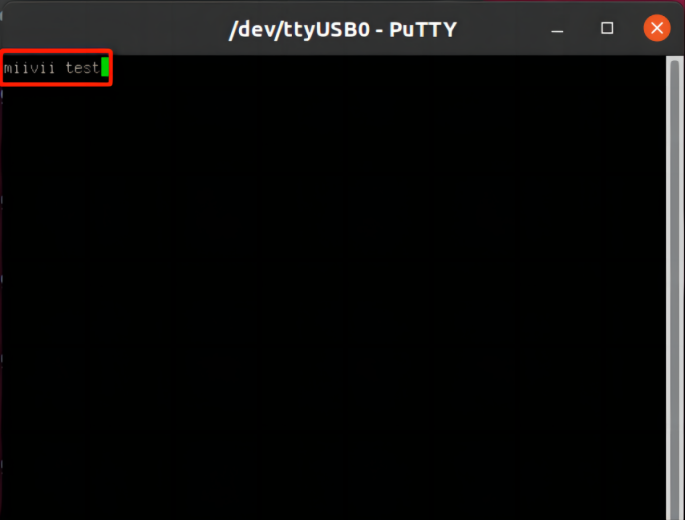

观察设备端和PC端的传输界面，在任意一个界面中输入任何信息，两个界面显示同样内容即意味着收发成功
PC端显示
设备PPS信号校准异常通用排查指南#
现象1：使用命令行工具测试PPS信号时提示“连接超时”#
解决办法：#
1、检查硬件物理连接
1）确认PPS信号线已牢固插入设备的指定接口，避免松动或插错位置；
2）观察信号线接口是否有明显氧化、损坏或弯折；
3）建议重新插拔一次信号线后，再测试是否仍提示超时；
4）若信号源为外部设备（如GPS模块），尝试更换另一台正常设备验证信号输出。
2、验证信号源状态
1）在终端输入命令查看当前识别的PPS信号源：
# 替换为实际设备节点
sudo cat /dev/pps0
2）正常输出：持续显示时间戳和序列号（示例）：
source 0: 1715652256.000018408 sequence: 7929
3）无输出或报错：检查信号源设备是否正常工作。
现象2：系统无法识别PPS信号源#
解决办法：#
1、检查驱动安装状态
1）输入命令验证驱动是否加载：
dmesg | grep -i "pps"
2）若输出包含 No PPS source found→ 重新安装或更新PPS驱动。
2、重新配置输入端口
1）编辑系统配置文件，指定正确的PPS设备节点：
# 或其他配置文件路径
sudo vim /etc/pps.conf
2）修改后重启服务：
sudo systemctl restart pps.service
现象3：PPS信号周期不稳定或误差过大#
解决办法：#
1、排除环境干扰
1）检查设备周边是否存在强电磁干扰源（如大功率电机、高频通信设备）。
2）将设备移至屏蔽环境测试，观察信号是否恢复稳定。
2、校准本地时钟
1）输入命令同步本地时钟与PPS信号：
# 使用校准工具验证同步精度
sudo ppscheck -s /dev/pps0
2）若输出显示偏差超过阈值（如±1ms），需检查信号线长度或更换高质量屏蔽线。
技术支持#
若按照上述步骤全部排查后未解决您的问题，可尝试如下操作：
1、系统镜像修复：重新烧录系统镜像（操作前备份数据），完成后重新配置PPS服务。
2、若问题依旧，提交以下信息至技术支持：
1）信号源设备型号与固件版本；
2）终端命令完整输出截图；
3）配置文件修改记录。
