Apex Dual Orin 5G使用方式#
使用说明#
5G模块只能在主Orin上使用。
5G模块及SIM卡安装#

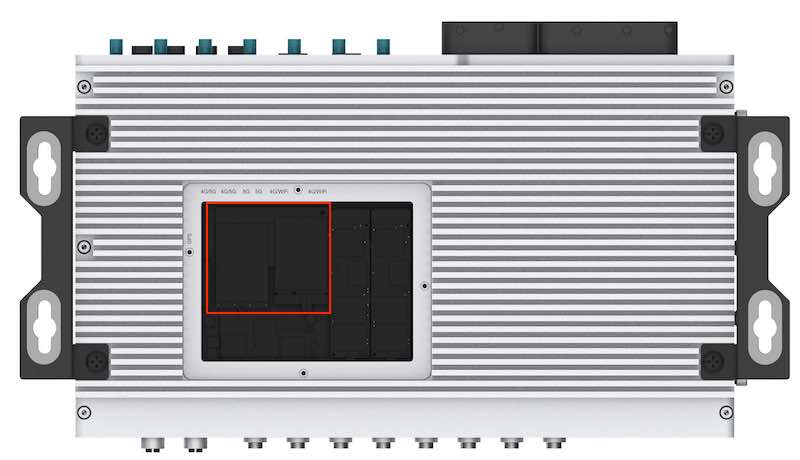

拆开底面面板：#

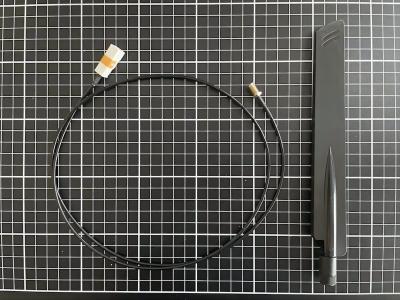

天线:#
安装步骤：#
1.将5G模块装在M图中所示的M.2 B座上，用1颗M3*8十字带胶螺钉安装
2.将两根天线转接线，IPEX接口按扣在5G模块上，SMA母头固定到设备天线接口处
3.在5G模块上贴导热垫，厚度：4mm
4.将SIM卡安装在在SIM的座上
5.将天线安装固定到设备天线接口处

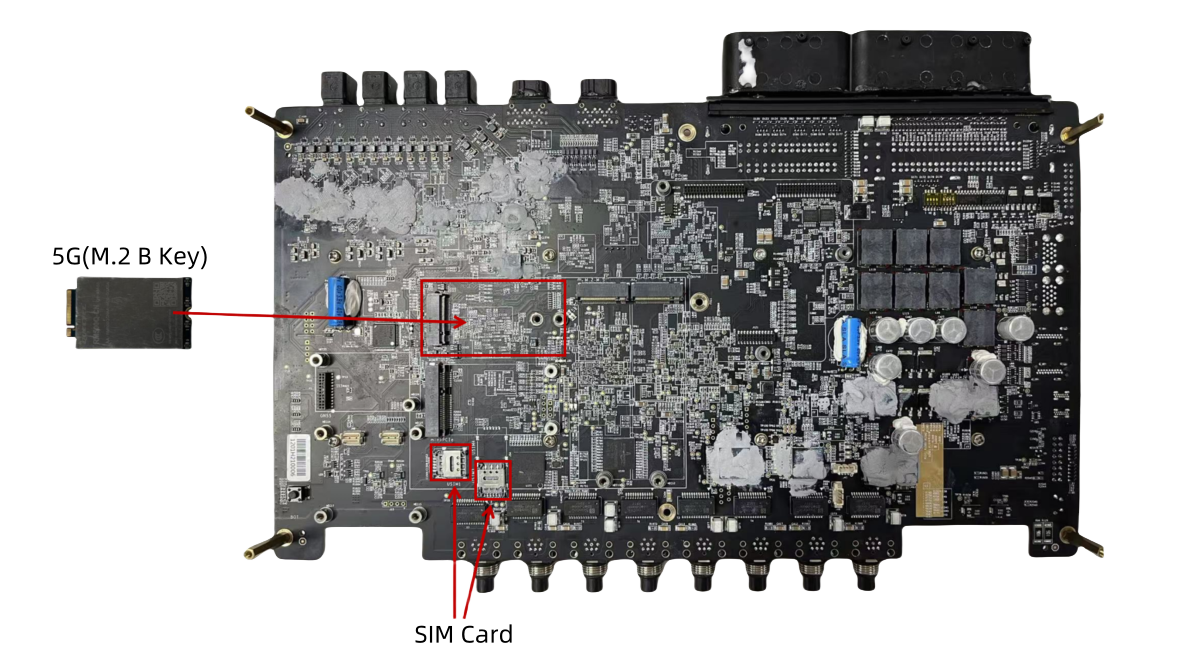

参考图片：#
所需配件：#
5G模块(M.2 B Key)x1
SIM卡x1
M3*8十字带胶螺钉x1
IPEX转SMA天线转接线x2
4mm导热片x1
注意事项：#
5G模块需要安装导热垫做散热处理
使用方式#
开机自启动设置#
米文内置的驱动无需任何额外配置，就是开机自动启动和自动拨号的状态。
模块配置方法#
请注意如果您使用的是物联网SIM卡，则会出现SIM卡与设备硬件绑定的问题，请提前与通讯供应商确认。
米文的系统镜像中，整合了相应的模块驱动。安装好模块后系统会自动识别。
确认连接状态#
M.2 B Key 5G支持清单#
序号 |
品牌 |
产品型号 |
使用接口 |
模块功能 |
工作温度 |
规格 |
备注 |
|---|---|---|---|---|---|---|---|
1 |
移远 |
RM500Q-CN |
M.2 B KEY |
5G |
-20ºC - 60ºC |
SA : DL: 2.1Gbps ； UL:900Mbps NSA : DL: 2.5Gbps ； UL:650Mbps |
