Apex Dual Orin 千兆以太网

接口说明

前置条件

• 确认千兆以太网端口位置。

• 确认使用Code A M12转RJ45网线。

• 插入需要使用的千兆以太网网口。

• 用RJ45通过交换机或者直接连接路由器使用。

千兆以太网设备节点映射关系

由于千兆以太网都通过交换机扩展，在Orin上面，可以通过网络设备名来访问对应Orin上连接的所有千兆以太网端口。

Master Orin网络设备名	可访问网络接口	Slave Orin网络设备名	可访问网络接口
eth1	M_LAN0, M_LAN1, M_LAN2, M_LAN3	eth1	S_LAN0, S_LAN1, S_LAN2, S_LAN3

硬件规格

米文设备（Female）

外部网线及线序定义（Male）

使用方法

需要注意的是，由于eth1通过switch扩展得到4个网络接口，因此要避免会产生网络风暴的连接方式。

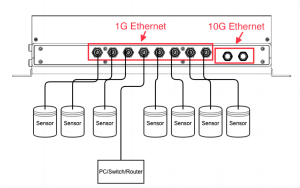

建议的连接方式（Good）

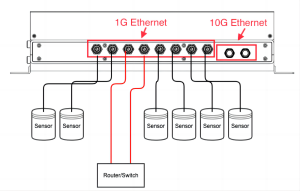

会发生问题的连接方式（NG）
