Apex Dual Orin 天线接口#

接口位置#

接口说明#

序号

天线

接口说明

1

4G/5G

Male, FAKRA Z-Code

2

4G/5G

Male, FAKRA Z-Code

3

5G

Male, FAKRA Z-Code

4

5G

Male, FAKRA Z-Code

5

GPS

Male, FAKRA Z-Code

6

WIFI/4G

Male, FAKRA Z-Code

7

WIFI/4G

Male, FAKRA Z-Code

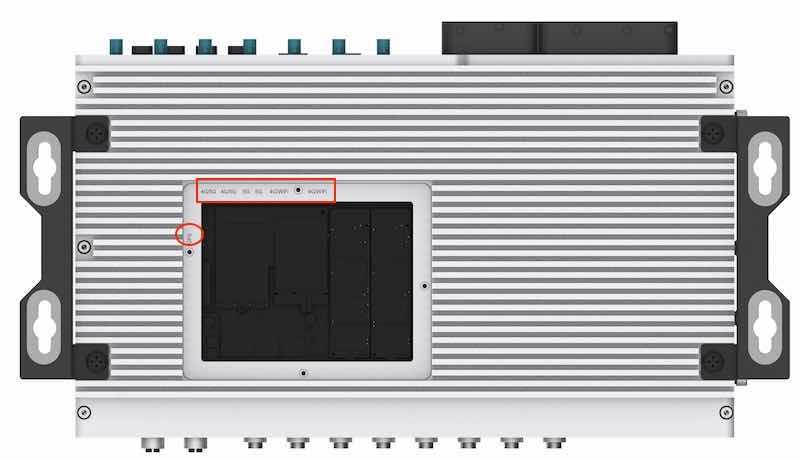

安装说明#

  • 打开底盖

  • 按照丝印找到预留的天线接头，并且安装

4G/5G/Wifi天线连接方法#

  • 需要准备SMA male天线，和Fakra天线转接线。

  • FAKRA接头连接对应的天线接口。

  • SMA接头连接天线本身。

FAKRA female转SMA female天线转接线

4G/5G/WIFI共用SMA male天线

GPS天线连接方法#

  • 需要准备，Fakra天线转接线，以及天馈防雷器（可选）

  • 使用Fakra天线转接线，FAKRA连GPS天线位置；SMA接头链接天馈防雷器；另一端连接有源GPS天线。

  • Fakra天线转接线，建议长度不超过1m

Fakra天线转接线

天馈防雷器

有源GPS天线

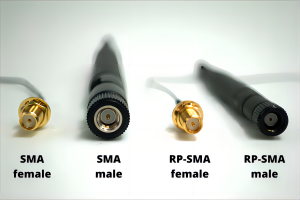

SMA种类说明#
