EVO ONX WiFi使用说明#

WIFI模块安装：#

拆开以下面板：#

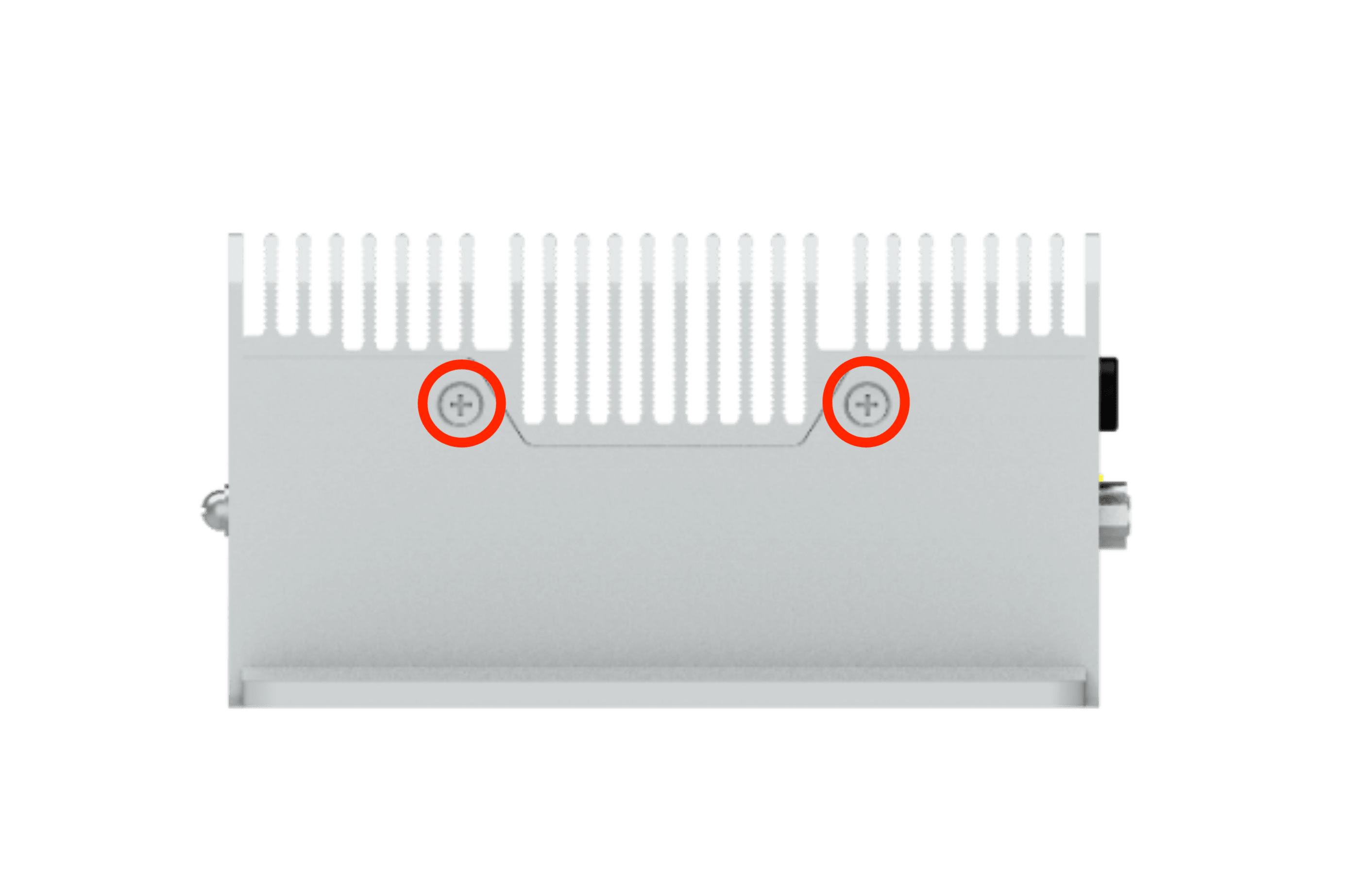

左面：#

#

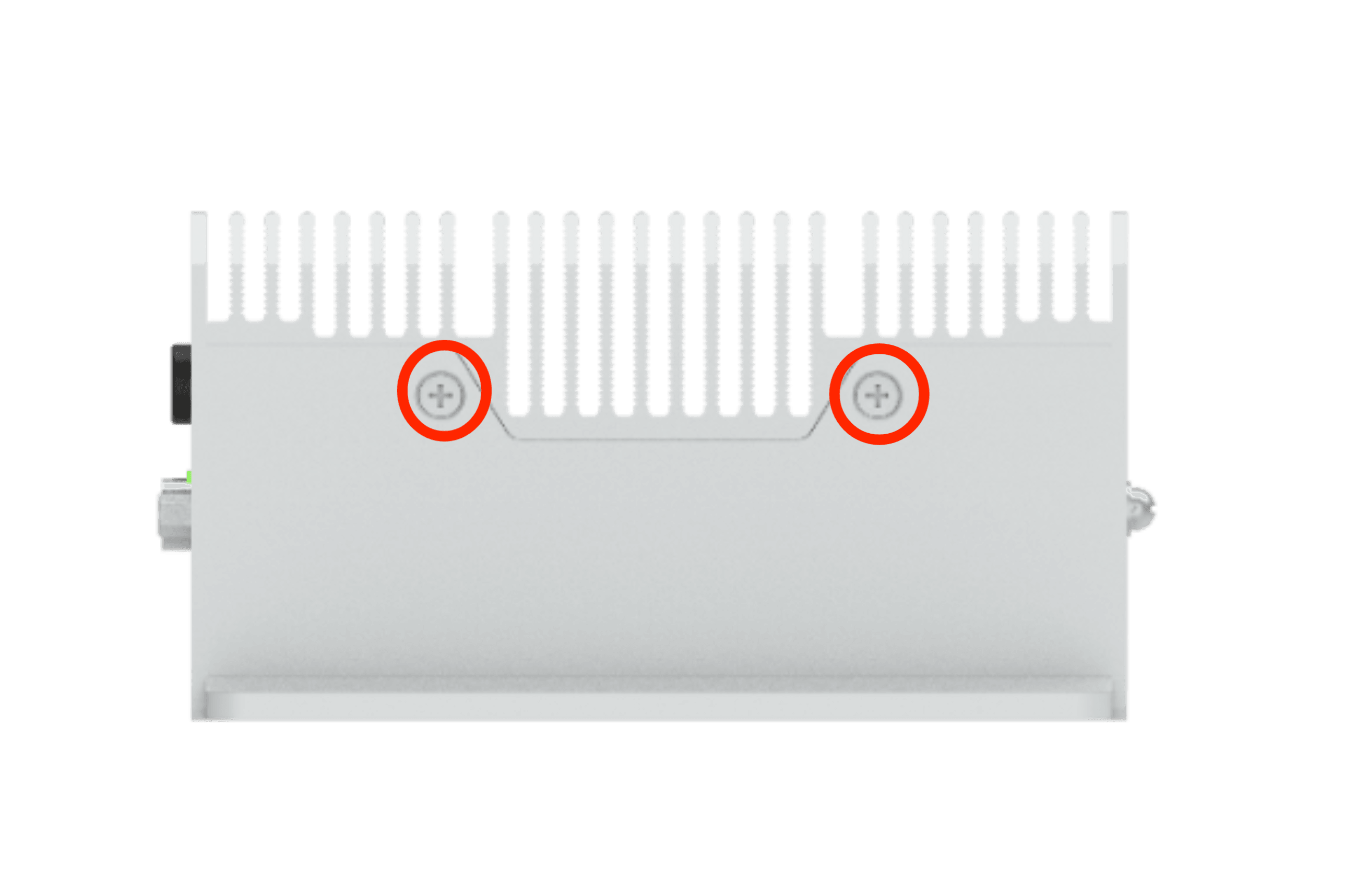

右面：#

#

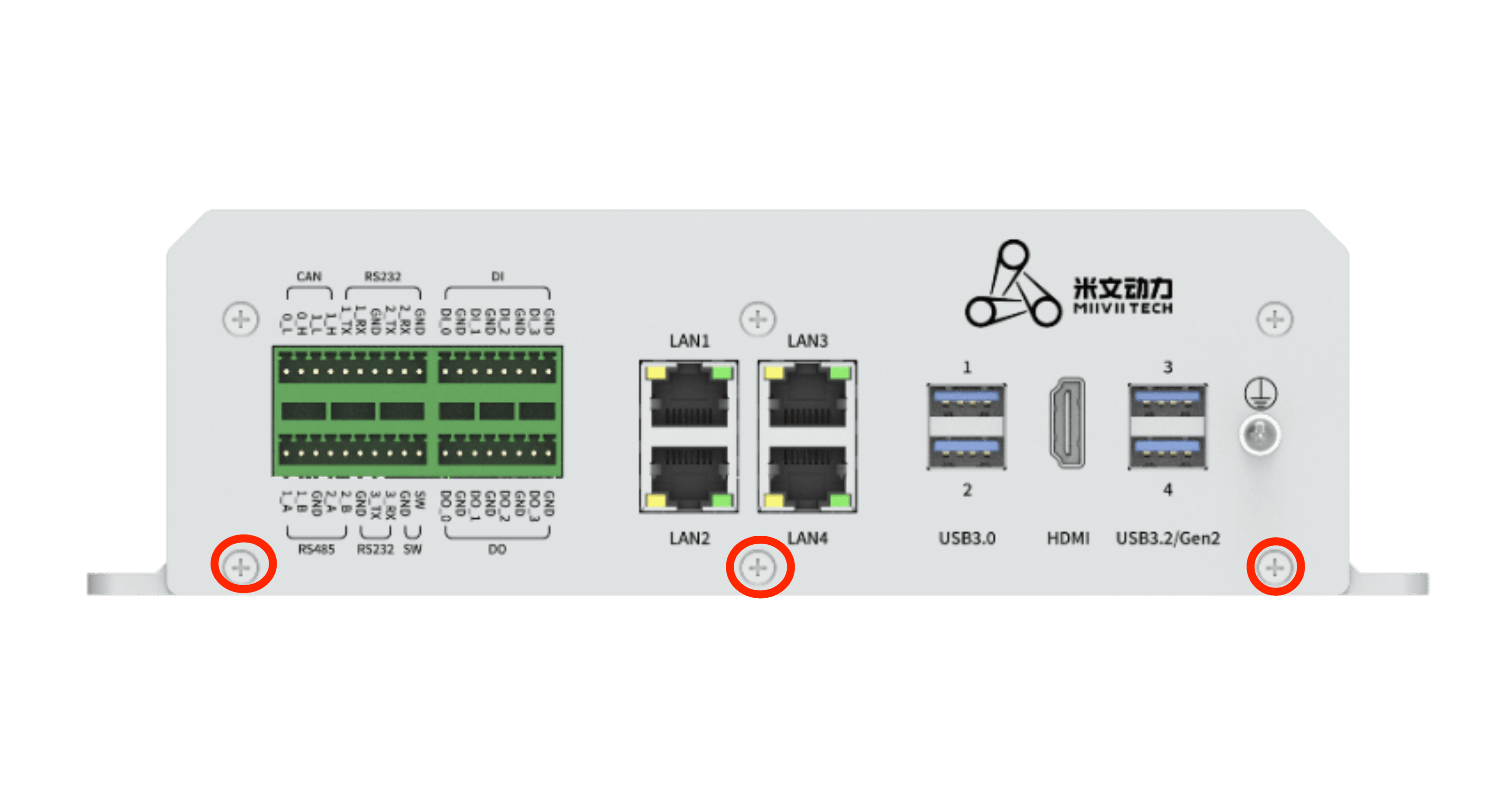

正面：#

#

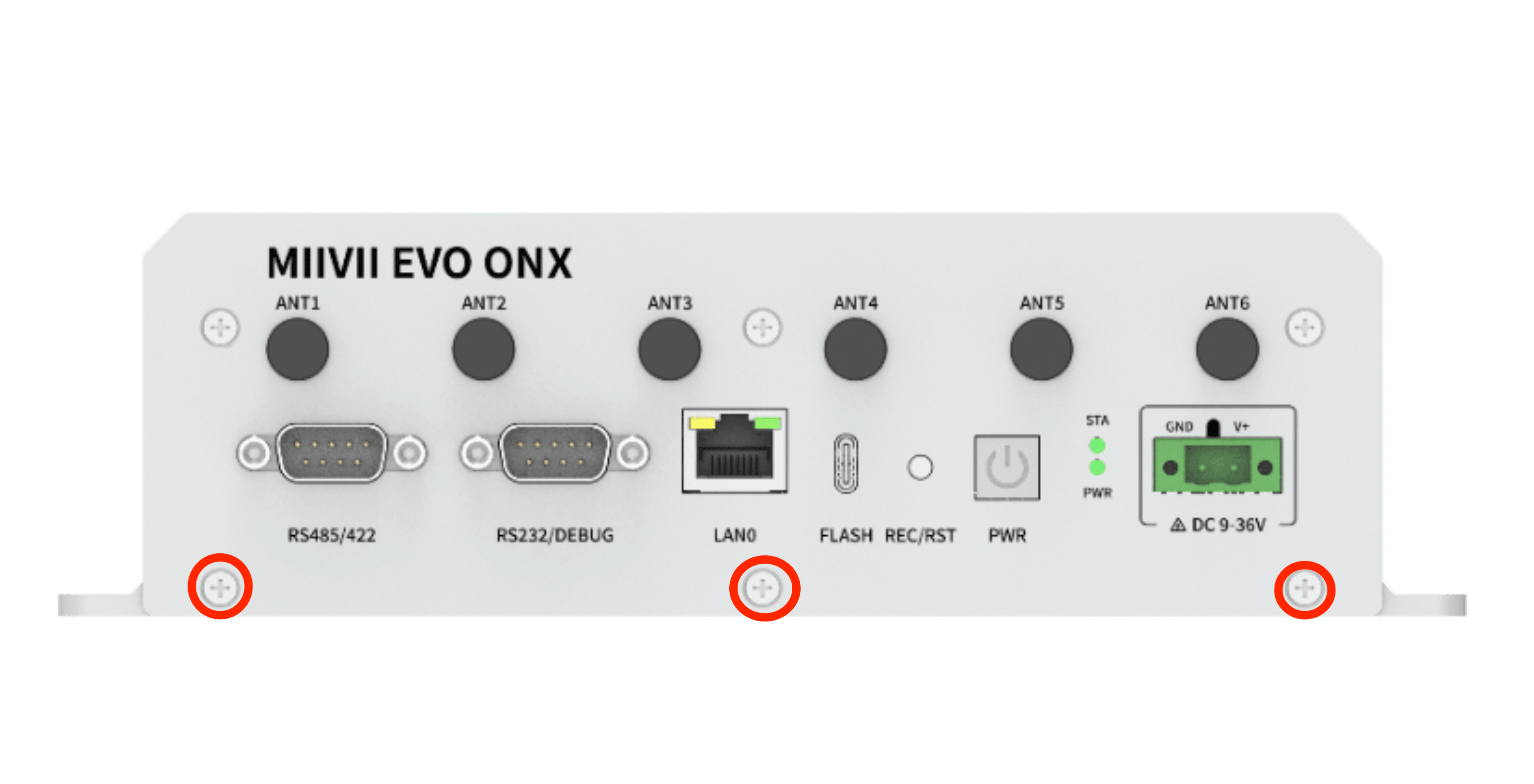

背面：#

#

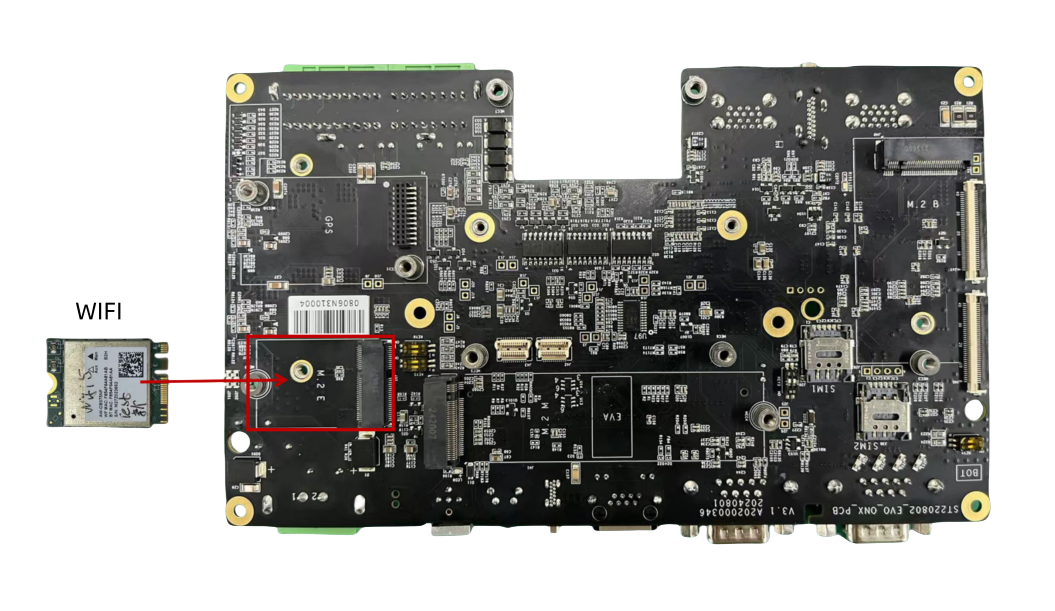

WIFI模块安装：#

安装步骤：#

1.WiFi模块装在PCIE的座上，锁附1颗M3*6十字带胶螺丝

2.将两根天线转接线，IPEX接口按扣在WIFI模块上，SMA接口母头固定到设备ANT5和ANT6天线接口处

3.将天线安装固定到设备ANT5和ANT6天线接口处

参考图片：#

所需配件：#

  • WIFI模块x1

  • M3*6十字带胶螺丝x1

  • IPEX转SMA天线转接线x2

M.2 E  WIFI支持清单#

序号

品牌

产品型号

使用接口

模块功能

工作温度

无线标准

规格

备注

1

Azurewave（海华)

AW-CB375NF

M.2 E KEY

WIFI+BT

0°C~70°C

IEEE 802.11 a/b/g/n/ac

 and Bluetooth 5.0

2.4 GHz:2.412 ~ 2.484 GHz

5 GHz:4.915 ~5.925GHz


无线设备配置方法#

WiFi配置方法#

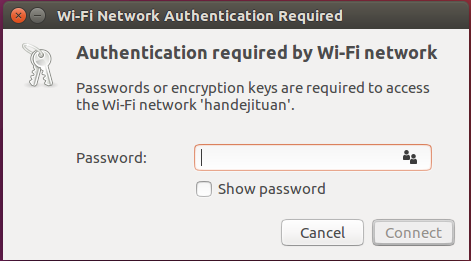

请在开机Ubuntu系统桌面右上角网络连接图标中，找到要连接的WiFi名称并点击，然后在弹出的密码框输入密码并点击连接即可。
