EVO ONX整体接口说明

本页导航

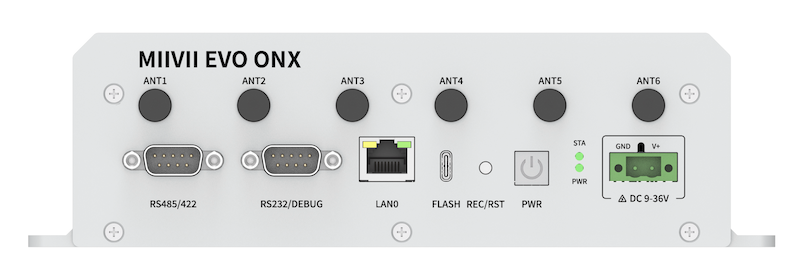

接口	接口名称	接口说明
DC	电源接口	输入电源9V~36V
PWR	电源开关按钮	上电后短按，设备启动
REC/RST	Recovery/Reset模式按钮	长按进入Recovery模式，短按进入Reset模式
LAN0	以太网口	原生网口，独立千兆
FLASH	USB 2.0接口	USB2.0 TypeC，可作为烧写接口 5V 1A
RS485/422	RS485/422	支持TIA/EIA-485-A标准支持TIA/EIA-422-A标准
RS232/DEBUG	RS232/DEBUG	默认DEBUG,调试接口，RS232电平

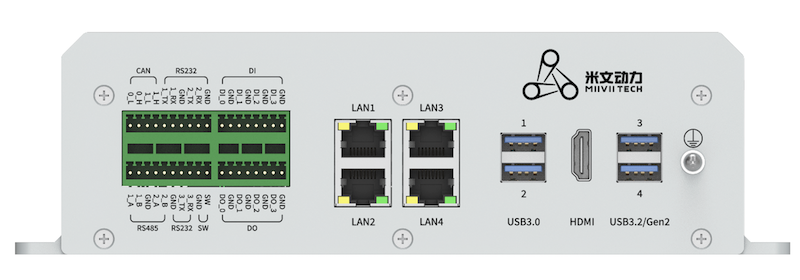

接口	接口名称	接口说明
USB	USB 1-4	USB1、2 USB 3.0 TypeA , 5Gbps USB3、4 USB 3.2 gen 2 TypeA，10Gbps
LAN	LAN 1-4	4路独立千兆网口
HDMI	HDMI	HDMI 2.0
CAN	CAN 0-1	CAN FD terminal resistor 120Ω
RS2232	RS232_1 RS232_2 RS232_3	支持EIA-232-E标准信号电平：兼容-13V to +13V
RS485	RS485_1 RS485_2	支持TIA/EIA-485-A标准信号电平：兼容-7V to +12V
DI	DI_0 DI_1 DI_2 DI_3	状态 0：输入电平0-2V；状态1：输入电平 3.3V-24V；
DO	DO_0 DO_1 DO_2 DO_3	3.3V、5V、12V、24V可配置出厂默认3.3V
SW	SW 接口	引脚接地或输入电压 0-2.0 V 设备关机引脚悬空或输入3-24V 设备启动
