EVO ONX 规格书#
简介 Brief#
米文EVO ONX 是一款专为工业场景设计的嵌入式边缘计算设备，可提供70/100 Tops计算能力。设备采取高效能的被动散热设计，可以在苛刻的工业环境中稳定运行，紧固的嵌入式设计，可以达到很高的抗振等级。 产品提供了丰富的I/O接口及扩展接口，可以满足多种传感器的接入需求。
产品外观#

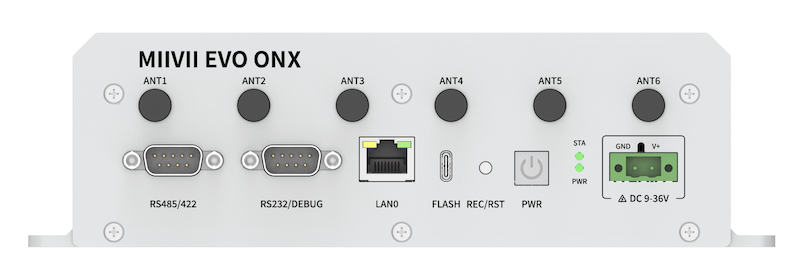

正视图#
侧视图#
俯视图#
后视图#
产品特性#
高效能被动散热
5路独立千兆网口
IP 5X 防护等级
3Grms抗震等级
-25℃-60℃工作温度
丰富的接口与可扩展性
产品规格#
处理器模组#
处理器芯片 |
Jetson Orin NX 8GB |
Jetson Orin NX 16GB |
|---|---|---|
算力 |
70 INT8 Sparse TOPs |
100 INT8 Sparse TOPS |
GPU |
NVIDIA Ampere Architecture with 1024 NVIDIA CUDA cores and 32 Tensor coresMaximum Operating Frequency: 765 MHz |
NVIDIA Ampere Architecture with 1024 NVIDIA CUDA cores and 32 Tensor coresMaximum Operating Frequency: 918 MHz |
CPU |
6-core NVIDIA A78 CPU |
8-core NVIDIA A78 CPU |
内存 |
8 GB 128-bit LPDDR5 DRAM |
16 GB 128-bit LPDDR5 DRAM |
深度学习加速器 |
1x NVDLA Engines, v2 (20 TOPs) |
2x NVDLA Engines, v2 (20 TOPS each) |
存储空间 |
No on-module storage. Connect to external NVMe |
No on-module storage. Connect to external NVMe |
视频编码 |
1x 4K60 (H.265) |
1x 4K60 (H.265) |
视频解码 |
1x 8K30 (H.265) |
1x 8K30 (H.265) |
接口#
接口 |
规格 |
|---|---|
按键 |
1xRecovery/Reset 1x power |
网口 |
5×Gigabit Port |
视频输出 |
1×HDMI 2.0 TYPE A |
USB |
2×USB 3.2 TYPE A 2×USB 3.0 TYPE A 1×USB 2.0 TYPE C |
串口 |
1xRS485/422 DB9 1xRS232 with debug 3x RS232 2xRS485 |
GPIO |
4x DI (0-24V) 4x DO (0、3.3V、5V、12V、24V) |
CAN |
2x CAN FD |
扩展接口 |
1xM.2 E Key（For WiFi）、1×M.2 M Key 2280（For SSD）、1×M.2 B Key（For 4/5G）、2x Nano SIM Socket |
供电 Power Supply#
Power Supply |
Spec |
|---|---|
Input Type |
DC |
Input Voltage |
Wide input 9-36V |
结构#
Mechanical |
Spec |
|---|---|
Dimensions (W×DxH) |
227mm×120mm×64.6mm (I/O ports excluded) |
Weight |
1.8Kg |
环境#
Environmental |
Spec |
|---|---|
Operating Temperature |
-25℃-60℃ |
Storage Temperature |
-40℃-80℃ |
Storage Humidity |
10%-90% non-condensing |
Vibration |
3 Grms,10Hz~500Hz,1h/axis |
Protection |
IP5X |
ESD |
Touch 6KV, Air 8KV |
认证#
Certification |
Status |
|---|---|
CCC, CE, FCC, RoHS |
Processing |
尺寸及安装#
EVO ONX 主体尺寸及安装孔位尺寸如图:(Unit:mm)
俯视图#

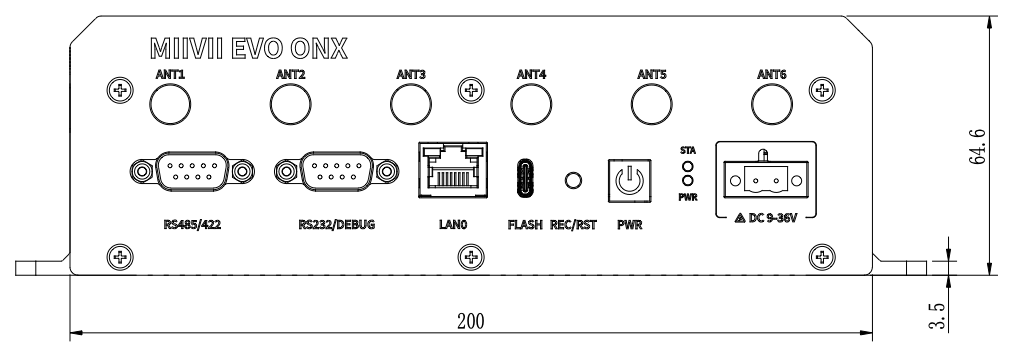

主视图#

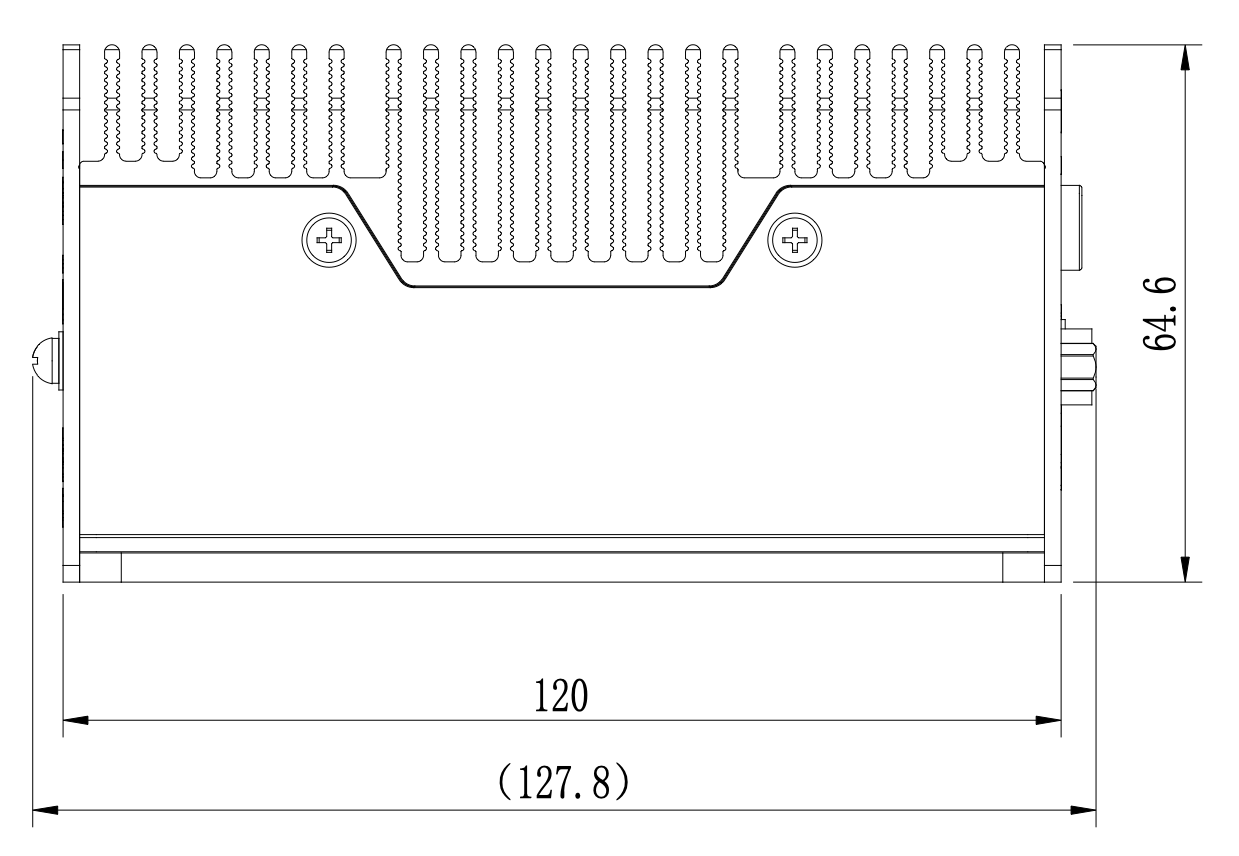

右视图#

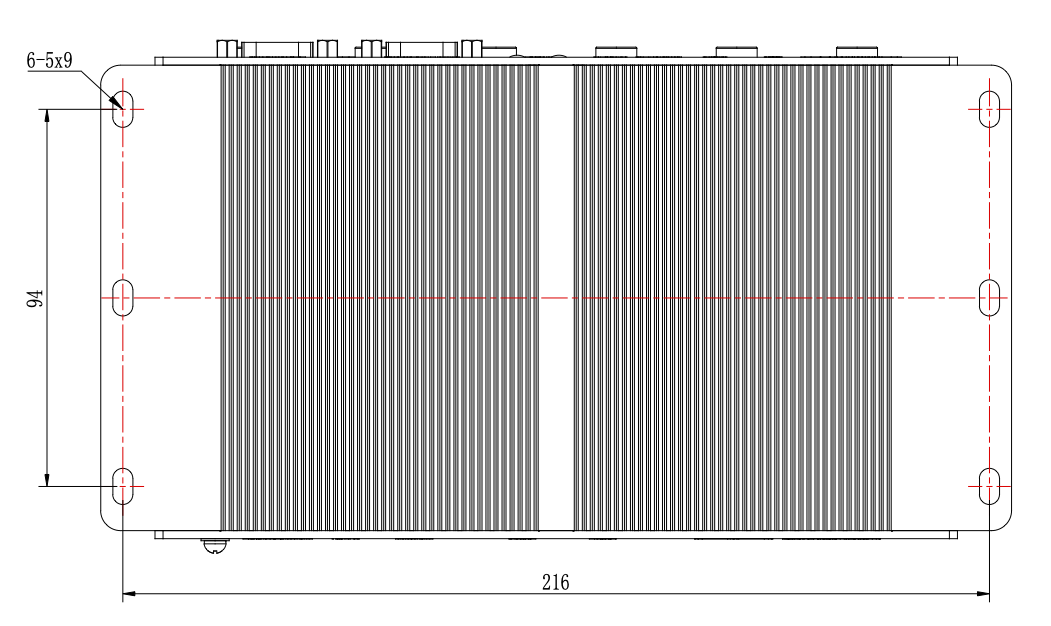

安装孔位图#
