EVO ONX GPIO 使用说明

GPIO接口使用说明

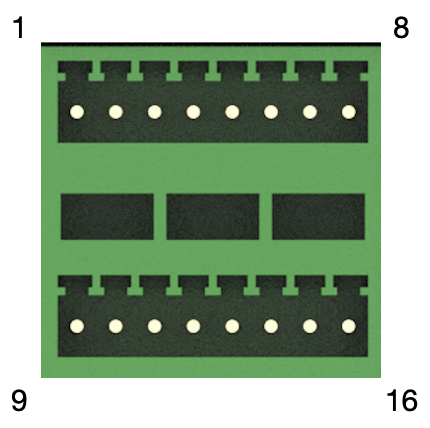

GPIO接口信号定义

接口名称	引脚序号	接口说明	设备节点
DI_0	1	GPIO IN	271
DI_1	3	GPIO IN	270
DI_2	5	GPIO IN	269
DI_3	7	GPIO IN	268
DO_0	9	GPIO OUT	272
DO_1	11	GPIO OUT	273
DO_2	13	GPIO OUT	274
DO_3	15	GPIO OUT	275
GND	2、4、6、8、10、12、14、16	地

DI硬件规格

	电压
逻辑电平高	3.75V ~ 24V
逻辑低电平	0V ~ 2V

DI使用方法

	说明

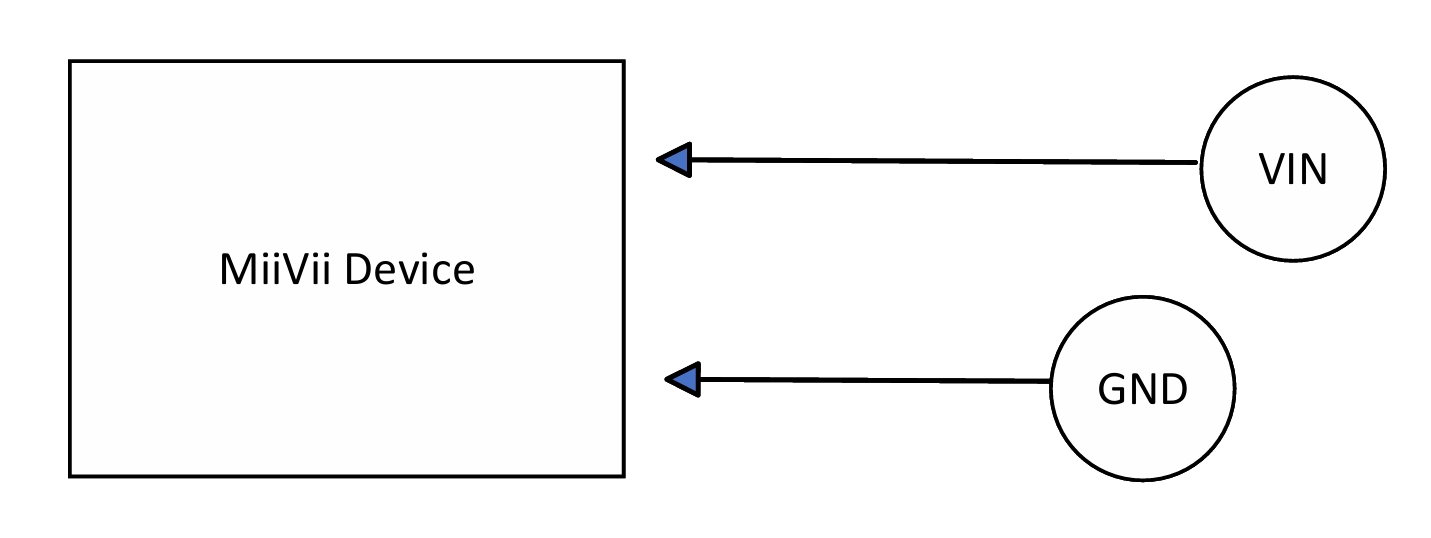

Vin	输入电压
GND	地
A	Anode的缩写，阳极
C	Cathode的缩写，阴极

对GPIO接口使用的示例如下

# 切换到root用户
sudo su -
# 读取数据(DI)
cat /sys/class/gpio/<设备节点>/value
# 示例: cat /sys/class/gpio/gpio339/value

DO硬件规格

	电压
逻辑电平高	3.3V/5V/12V/24V
逻辑低电平	0V

DO使用方法

	说明

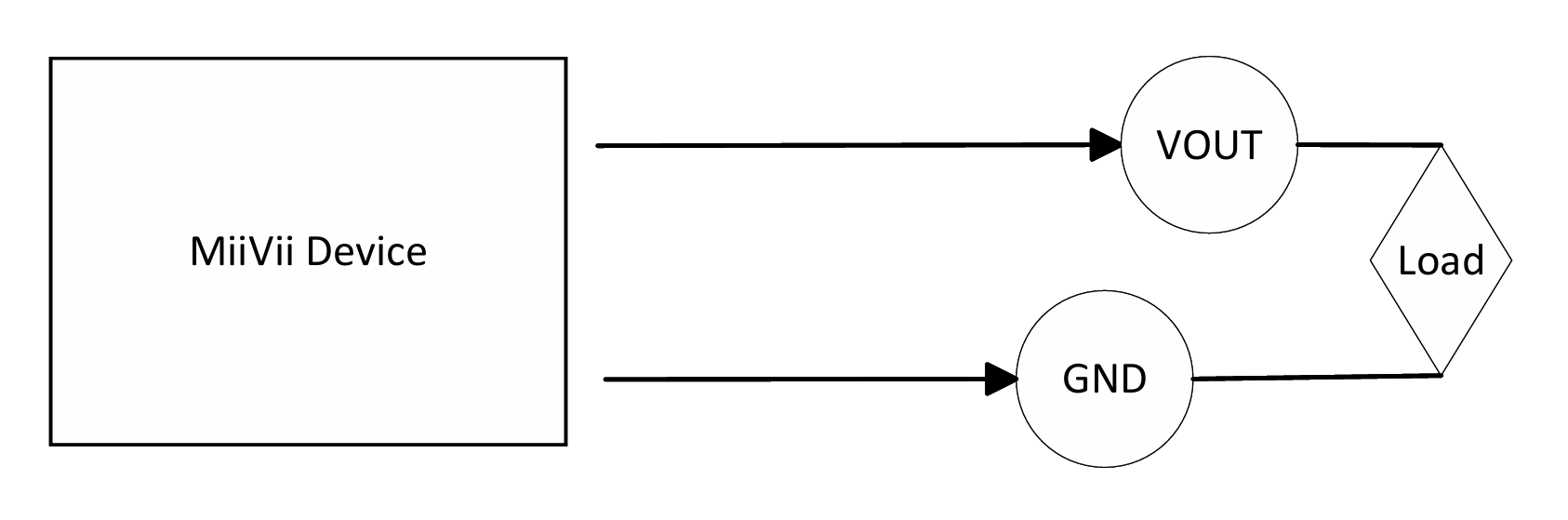

Vout	输出电压
GND	地
emitt	Emitter的缩写，发射极
colle	Collector的缩写，集电极

对DO接口使用的示例如下，请将< >中的信息修改为想要调整的DO节点号，修改为想要调整的输出电平（支持3.3、5、12、24，默认3.3），具体对应关系请参考【接口说明】部分

# 切换到root用户
sudo su -
# 设置为高电平(DO)
echo 1 > /sys/class/gpio/<gpio339>/value
# 设置输出电平为3.3V
sudo /usr/local/bin/volout.sh 3.3
# 设置为低电平(DO)
echo 0 > /sys/class/gpio/<gpio339>/value
# 读取数据(DI)
cat /sys/class/gpio/<gpio339>/value
