EVO ONX 4G、5G使用说明#
4G/5G模块及SIM卡安装：#
拆开以下面板：#

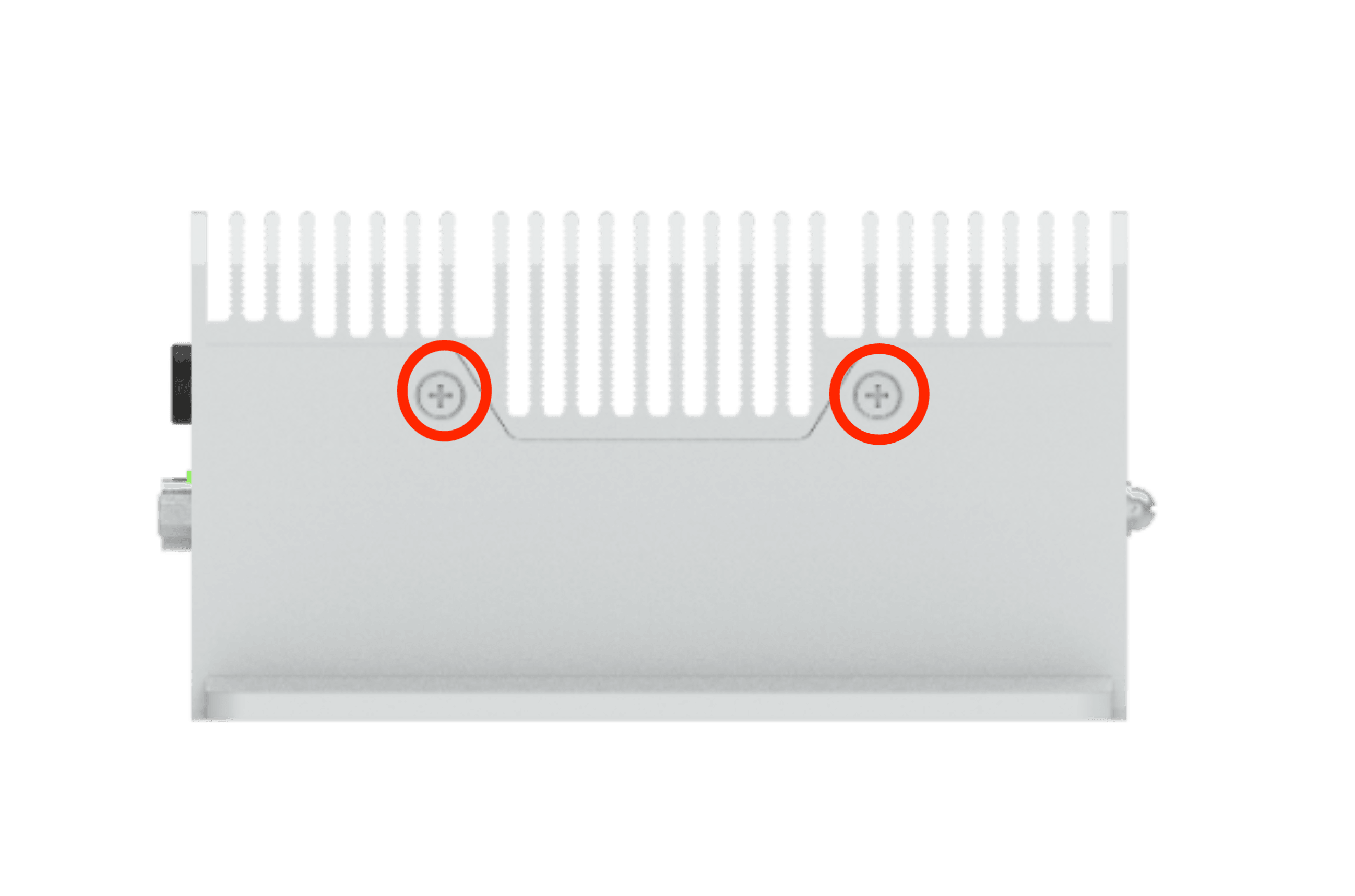

左面：#

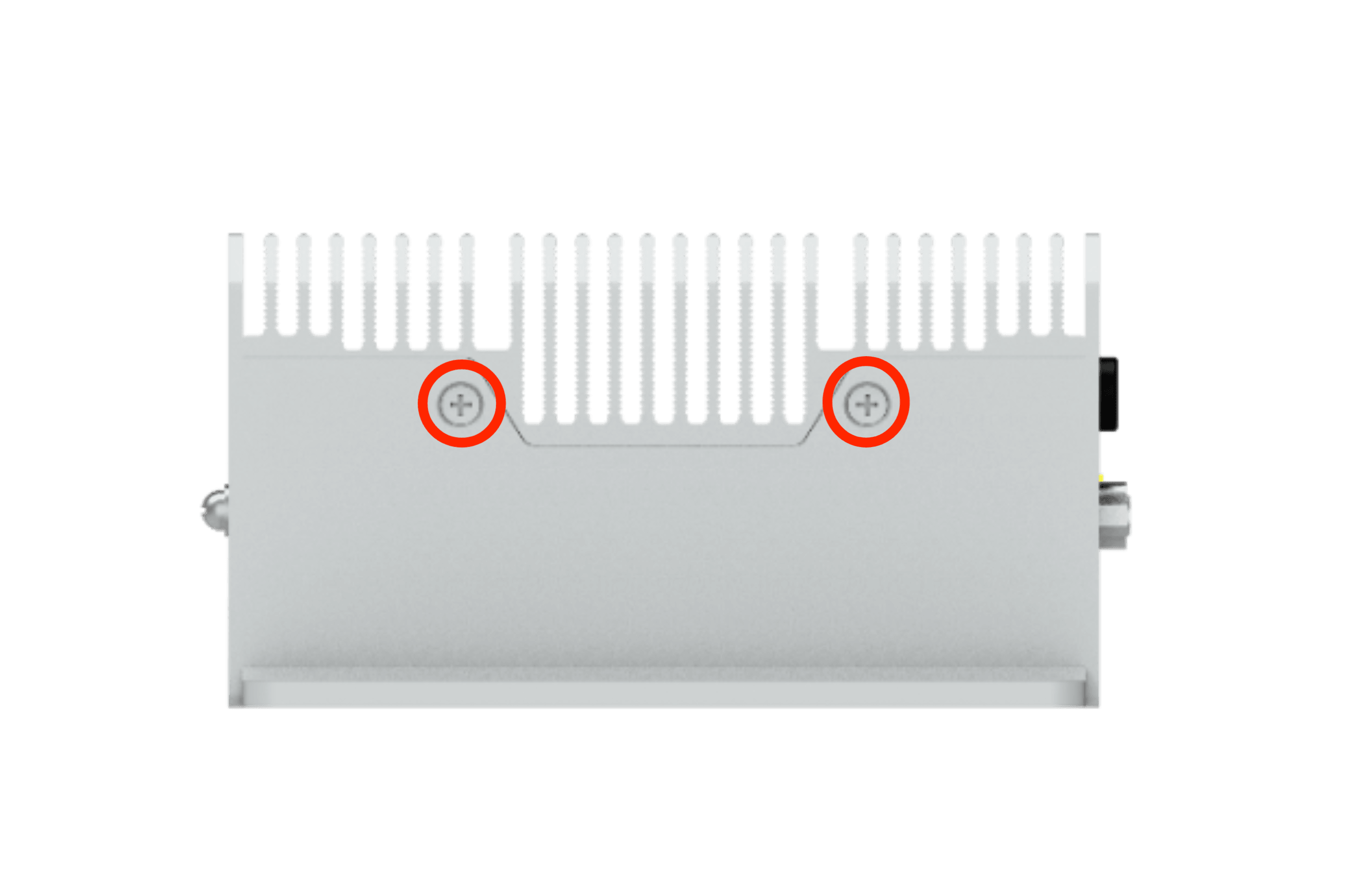

右面：#
#

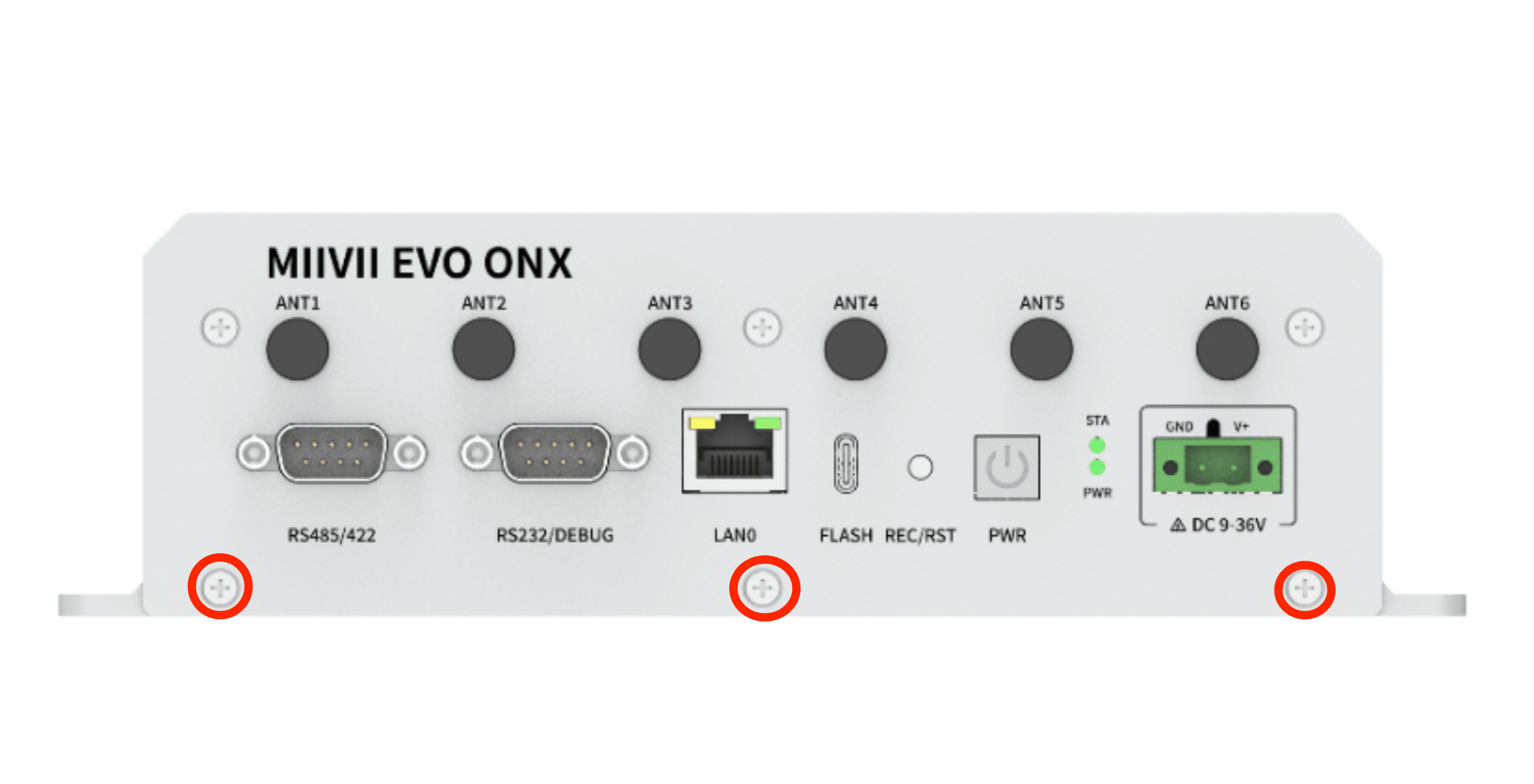

正面：#
#

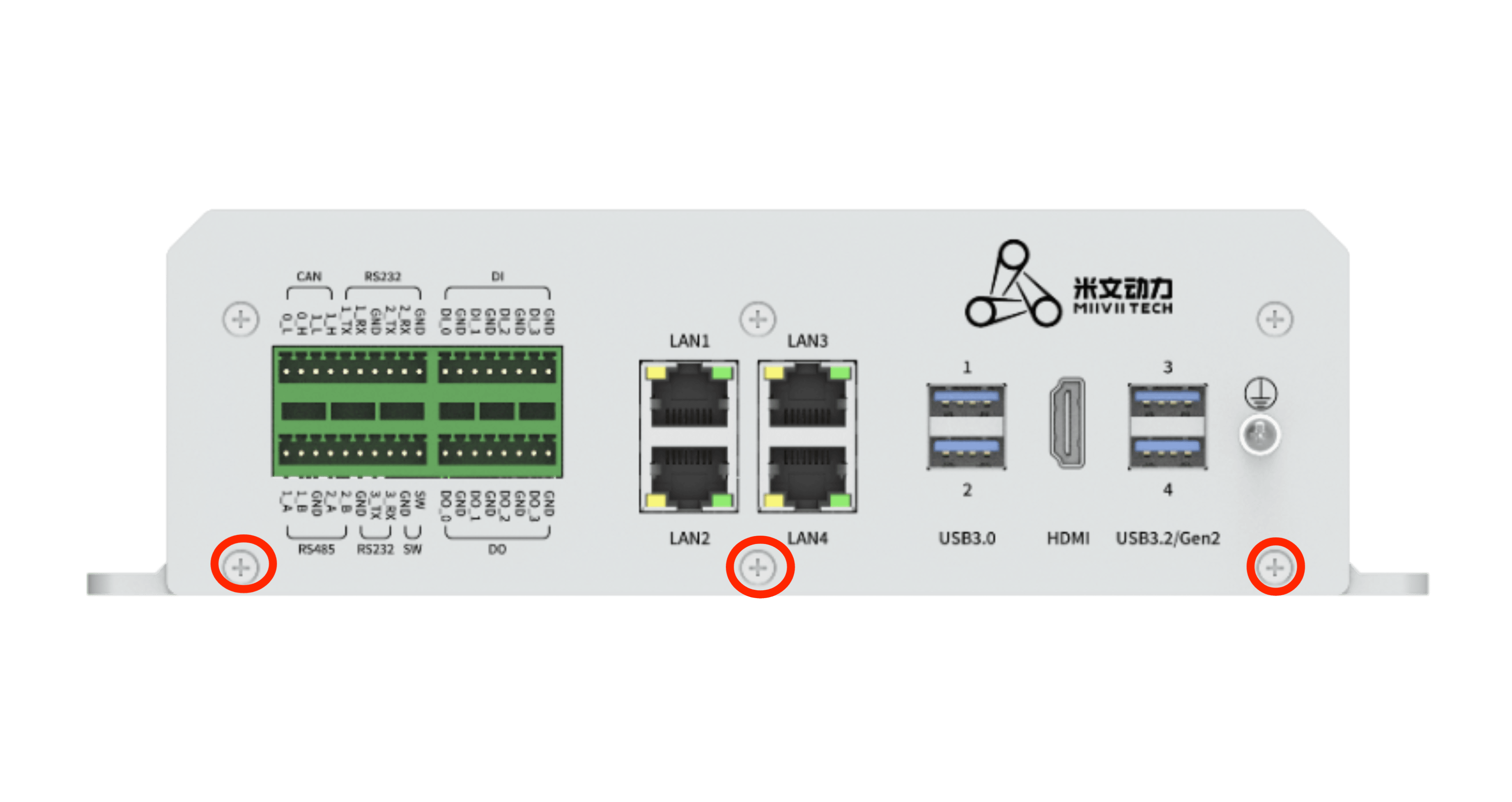

背面：#
#
4G/5G模块及SIM卡安装：#
安装步骤：#
1.将4G/5G模块装在图中所示的座上，用隔离柱和1颗M3*8十字带胶螺钉安装
2.将两根天线转接线，IPEX接口按扣在4G/5G模块上，SMA母头固定到设备ANT1和ANT2天线接口处
3.在4G/5G模块上贴导热垫，厚度：4mm
4.将SIM卡安装在在SIM的座上
5.将天线安装固定到设备ANT1和ANT2天线接口处
参考图片：#
所需配件：#
4G/5G模块x1
SIM卡x1
M3*8十字带胶螺钉x1、隔离柱x1
IPEX转SMA天线转接线x2
4mm导热片x1
注意事项：#
4G/5G模块需要安装导热垫做散热处理
M.2 B Key 4G支持清单#
序号 |
品牌 |
产品型号 |
使用接口 |
模块功能 |
工作温度 |
规格 |
备注 |
|---|---|---|---|---|---|---|---|
1 |
移远 |
EM05-CE FA-512-SGA |
M.2 B Key |
4G |
-30ºC - 70ºC |
全网通 Speed Max130Mbps (Download)/Max30Mbps (Upload) |
M.2 B Key 5G支持清单#
序号 |
品牌 |
产品型号 |
使用接口 |
模块功能 |
工作温度 |
规格 |
备注 |
|---|---|---|---|---|---|---|---|
1 |
移远 |
RM500Q-CN |
M.2 B KEY |
5G |
-20ºC - 60ºC |
SA : DL: 2.1Gbps ； UL:900Mbps NSA : DL: 2.5Gbps ； UL:650Mbps |
使用方法#
4G使用方法#
开机自启动设置#
米文内置的驱动无需任何额外配置，就是开机自动启动和自动拨号的状态。
模块配置方法#
请注意如果您使用的是物联网SIM卡，则会出现SIM卡与设备硬件绑定的问题，请提前与通讯供应商确认。
米文的系统镜像中，整合了相应的模块驱动。安装好模块后系统会自动识别。
5G使用方法#
开机自启动设置#
米文内置的驱动无需任何额外配置，就是开机自动启动和自动拨号的状态。
模块配置方法#
请注意如果您使用的是物联网SIM卡，则会出现SIM卡与设备硬件绑定的问题，请提前与通讯供应商确认。
米文的系统镜像中，整合了相应的模块驱动。安装好模块后系统会自动识别。

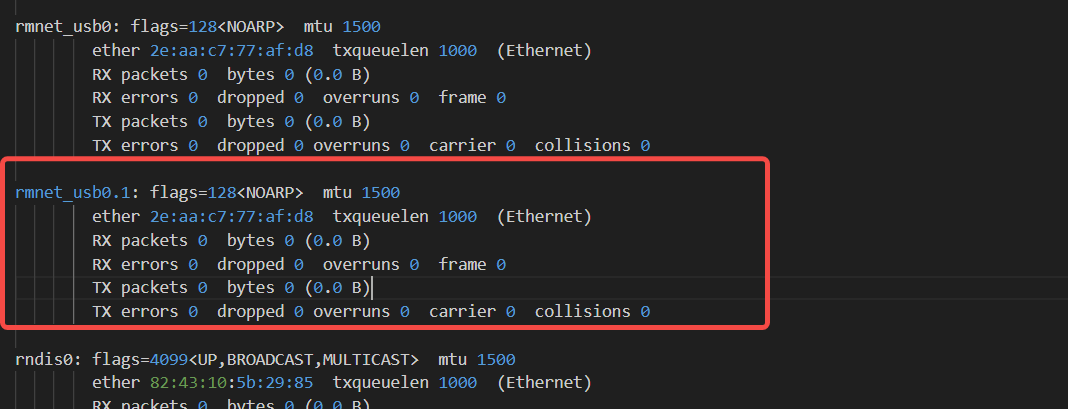

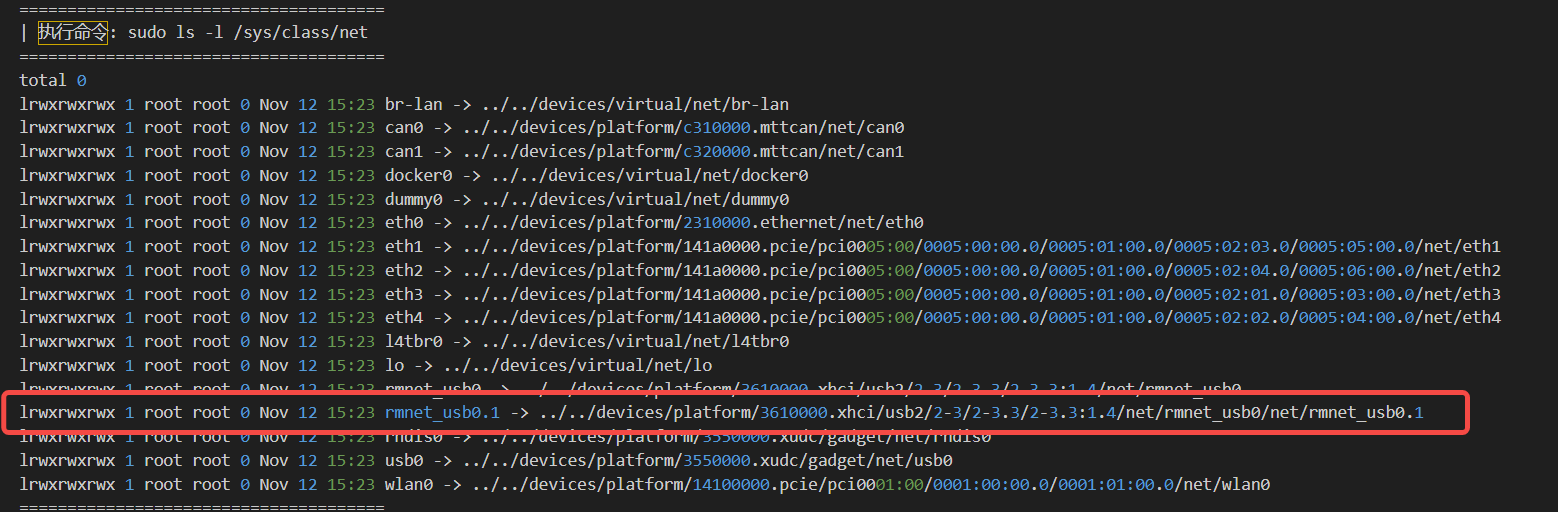

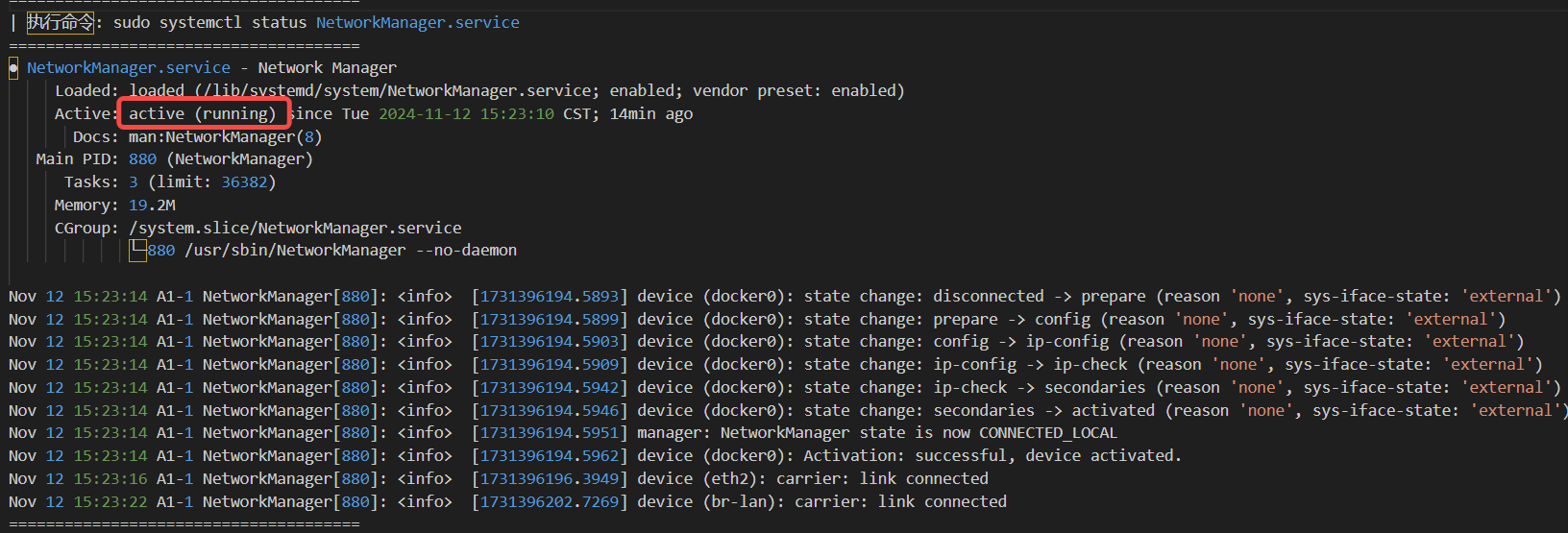

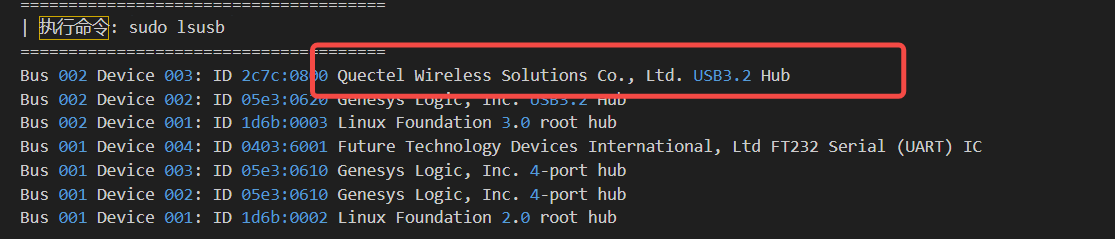

确认连接状态#
SIM卡说明#
SIM 1 |
SIM 2 |
|
|---|---|---|
4G |
支持 |
不支持 |
5G |
支持（默认） |
支持，需要手动切换 |
5G 功能默认使用SIM 1卡槽,如需使用SIM 2卡槽可通过如下方法进行切换
# 切换为SIM 2
SIM_SET = 2
# 切换为SIM 1
SIM_SET = 1
