EVO ONX SW 接口使用说明#
SW接口信号使用说明#
接口引脚定义#
引脚序号 |
信号定义 |
|---|---|
19 |
GND |
20 |
SW |
功硬件规格
功能 |
规格 |
规格说明 |
|---|---|---|
SW |
0-2V |
低电平状态,在sw模式下设备关机 |
2-3V |
无效 |
|
3-24V |
高电平状态,在sw模式下设备系统启动 |
SW接口使用方法
需要通过拨码来选中SW模式(详见开机启动部分)
在SW模式下：

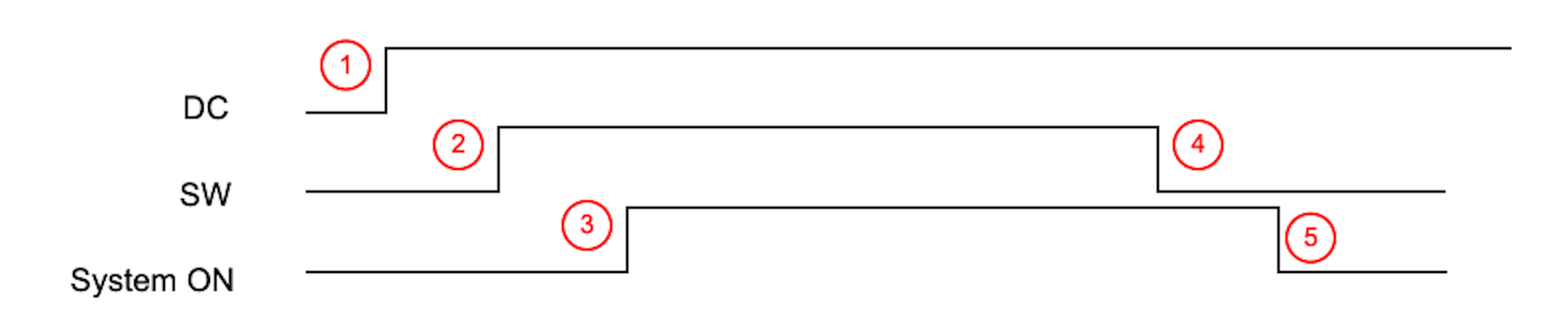

1 系统上电后检测SW信号，SW信号为高或悬空状态，系统执行开机操作 1 当需要系统关机时，SW需要首先进入低电平，当检测到SW为低电平后，系统进行软关机操作 1 系统进入软关机状态后，如需开机，需将SW信号变为高电平或悬空
注意：在系统启动或关闭过程中，SW信号电平切换无效
