Isaac ROS DNN Stereo Depth

概述

视觉深度感知在许多机器人领域中都非常有用，例如估计机械臂在物体操纵任务中的姿态、估计在自主机器人导航中的静态或移动目标的距离、在送货机器人中跟踪目标等。

Isaac ROS DNN Stereo Depth 针对两个Isaac应用：Isaac Manipulator和Isaac Perceptor。

在Isaac Manipulator应用中，ESS作为Isaac ROS cuMotion包中的插件节点部署，为机器人臂的运动规划和控制提供深度感知图。

Isaac Perceptor应用使用多个Isaac ROS包，包括Isaac ROS Nova、Isaac ROS Visual Slam、Isaac ROS Stereo Depth (ESS)、Isaac ROS Nvblox和Isaac ROS Image Pipeline。

ESS DNN

ESS代表Efficient Semi-Supervised stereo disparity，由NVIDIA开发。

ESS DNN用于预测立体摄像机图像对中每个像素的视差。

与传统的计算机视觉方法相比，该网络在视差计算方面有所改进，即使在特征匹配失败的情况下也能预测视差。

DNN模型

运行isaac_ros_ess需要一个ESS模型，NGC（NVIDIA GPU Cloud）提供了预训练模型，用于机器人应用。

置信度和密度

ESS DNN提供两个输出：视差估计和置信度估计，可以通过阈值置信度输出来过滤视差输出，以在置信度和密度之间进行权衡。

分辨率和性能

NGC提供了ESS和Light ESS模型，用于在分辨率和性能之间进行权衡。

ESS DNN插件

使用ESS TensorRT自定义插件来优化ESS DNN在NVIDIA GPU上的推理。

isaac_ros_ess

下载快速入门资源

从NGC下载快速启动数据：

#确保已安装所需的库
sudo apt-get install -y curl tar

NGC_ORG="nvidia"
NGC_TEAM="isaac"
NGC_RESOURCE="isaac_ros_assets"
NGC_VERSION="isaac_ros_ess"
NGC_FILENAME="quickstart.tar.gz"

REQ_URL="https://api.ngc.nvidia.com/v2/resources/$NGC_ORG/$NGC_TEAM/$NGC_RESOURCE/versions/$NGC_VERSION/files/$NGC_FILENAME"

mkdir -p ${ISAAC_ROS_WS}/isaac_ros_assets/${NGC_VERSION} && \
    curl -LO --request GET "${REQ_URL}" && \
    tar -xf ${NGC_FILENAME} -C ${ISAAC_ROS_WS}/isaac_ros_assets/${NGC_VERSION} && \
    rm ${NGC_FILENAME}

rosbag

ros2 launch isaac_ros_examples isaac_ros_examples.launch.py launch_fragments:=ess_disparity \
   engine_file_path:=${ISAAC_ROS_WS:?}/isaac_ros_assets/models/dnn_stereo_disparity/dnn_stereo_disparity_v4.0.0/ess.engine \
   threshold:=0.0

启动另一个docker终端

ros2 bag play -l ${ISAAC_ROS_WS}/isaac_ros_assets/isaac_ros_ess/rosbags/ess_rosbag \
   --remap /left/camera_info:=/left/camera_info_rect /right/camera_info:=/right/camera_info_rect

RealSense Camera

ros2 launch isaac_ros_examples isaac_ros_examples.launch.py launch_fragments:=realsense_stereo_rect,ess_disparity \
   engine_file_path:=${ISAAC_ROS_WS}/isaac_ros_assets/models/dnn_stereo_disparity/dnn_stereo_disparity_v4.0.0/ess.engine \
   threshold:=0.35 realsense_config_file:=$(ros2 pkg prefix isaac_ros_ess --share)/config/realsense.yaml

Hawk Camera

ros2 launch isaac_ros_examples isaac_ros_examples.launch.py launch_fragments:=argus_stereo,rectify_stereo,ess_disparity \
   engine_file_path:=${ISAAC_ROS_WS}/isaac_ros_assets/models/dnn_stereo_disparity/dnn_stereo_disparity_v4.0.0/ess.engine \
   threshold:=0.35

可视化结果

再启动一个docker终端

ros2 run isaac_ros_ess isaac_ros_ess_visualizer.py

ROS参数

ROS 参数	类型	默认	描述
engine_file_path	string	N/A - Required	ESS 引擎文件的绝对路径。
threshold	double	0.35	阈值范围在 0.0 到 1.0 之间，用于过滤视差并赋予其置信度。置信度低于阈值的像素将在视差输出中被标记为无效。值 0.0 表示完全密集的视差输出。
image_type	string	”RGB_U8”.	输入图像的编码类型。支持”RGB_U8”和”BGR_U8”。请注意，如果未指定此参数并且存在上游 Isaac ROS NITROS 节点，则将自动决定类型。

ROS Topic	Interface	Description
left/image_rect	sensor_msgs/Image	立体对的左图
right/image_rect	sensor_msgs/Image	立体对的右图
left/camera_info	sensor_msgs/CameraInfo	左边的相机信息
right/camera_info	sensor_msgs/CameraInfo	右边的相机信息

ROS Topic	Interface	Description
disparity	stereo_msgs/DisparityImage	连续立体视差估计

输入的左、右图像必须具有相同的尺寸和分辨率，且分辨率不得大于1920x1200。

每个输入对应该具有 相同的时间戳；否则，ESS Disparity Node 内的同步模块将删除具有较小时间戳的输入。

输出一个与 ESS 模型输出尺寸相同的视差图像

ESS 模型	输出维度
ess.etlt	960 x 576
light_ess.etlt	480 x 288

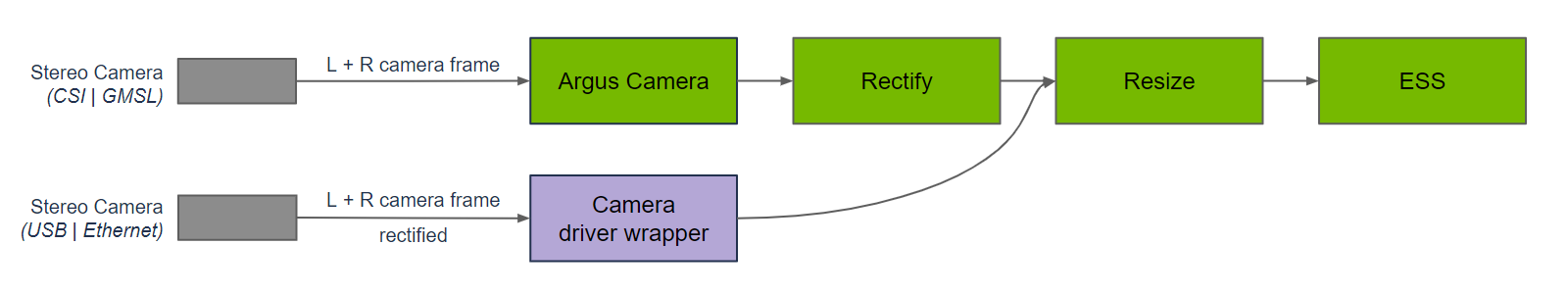

在进行深度学习推理之前，输入图像会被调整至ESS模型所需的输入尺寸。ESS模型生成两个维度相同的输出：一个是视差图，另一个是置信度图。系统会使用预设的阈值对视差图进行过滤，基于置信度图的结果。如果置信度低于这个阈值，相应的像素点在视差图中将被标记为无效，即其值设为-1.0。若需要得到一个没有置信度过滤的完全密集的视差输出，可以将阈值设定为0.0。这样，所有像素点的视差值都将被保留，不会因为置信度不足而被排除。
