Lite NX II RS232接口说明

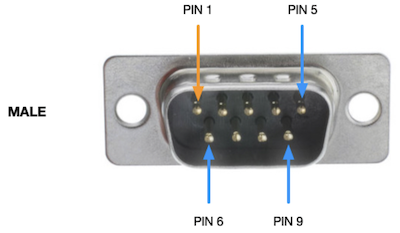

UART接口的DB9端子引脚定义：

引脚定义

Pin	Signal
2	RX
3	TX
5	GND

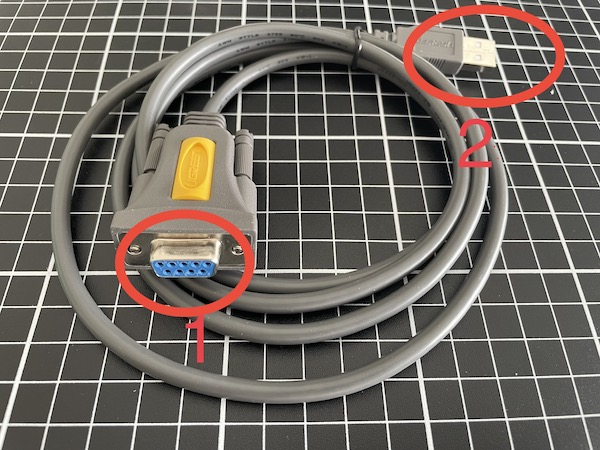

• 使用接头1，连接设备的RS232接头

• 使用接头2，连接PC

准备工作

PC端（Ubuntu系统）

#安装
sudo apt-get install putty -y

设备端

#安装
sudo apt-get install putty -y

收发验证

设备端

#打开putty
sudo putty

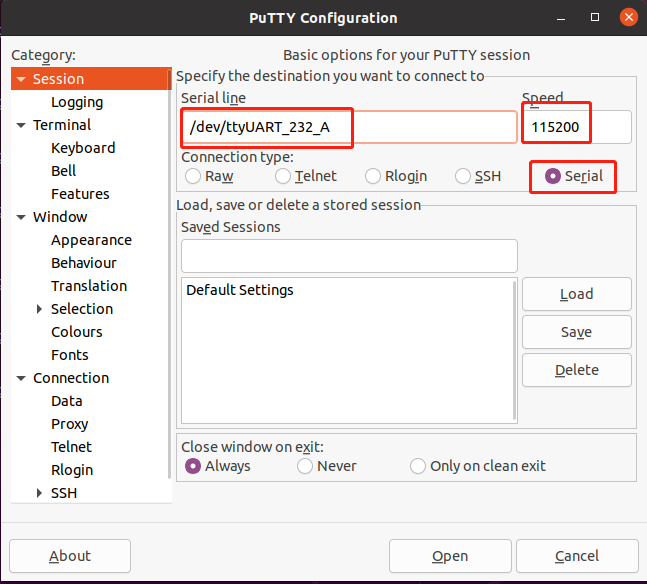

打开putty后，在”Session“中进行参数配置，需要在”Serial line“中输入连接的设备节点，在”Speed“中设置为115200，选择“Connection type”中选择“Serial”

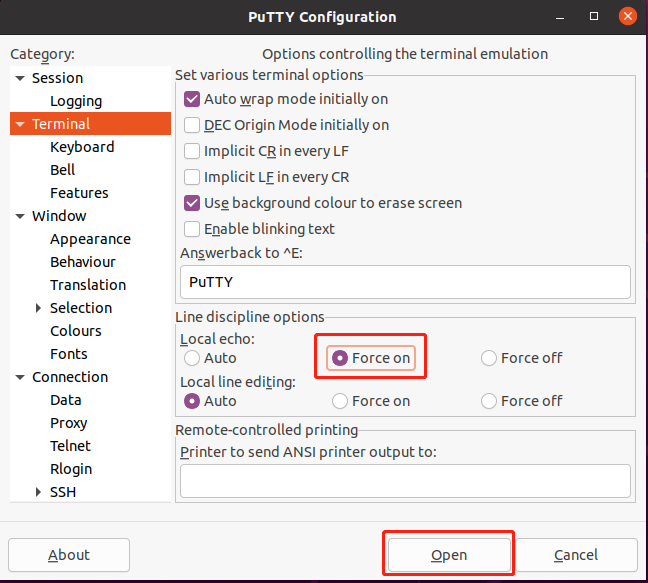

在”Terminal“中进行参数配置，在“Line discipline options”中选择“Force on”，之后点击“Open”，进入到数据传输界面

PC端

PC端UART设备节点获取

#PC端接入USB转串口模块后，执行命令，输出结果为UART设备节点：
ls /dev | grep -E 'ttyUSB[0-9]+' | sort -V | tail -n 1

#打开putty
sudo putty

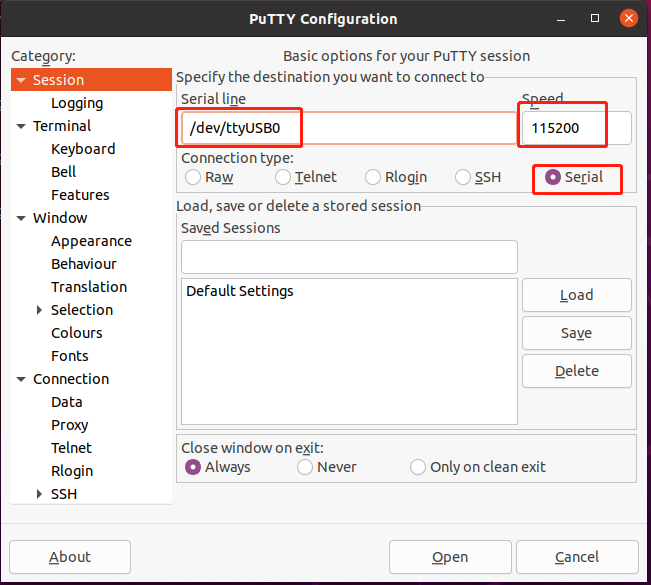

打开putty后，在”Session“中进行参数配置，需要在”Serial line“中输入连接的设备节点，在”Speed“中设置为115200，选择“Connection type”中选择“Serial”

在”Terminal“中进行参数配置，在“Line discipline options”中选择“Force on”，之后点击“Open”，进入到数据传输界面

使用putty判断收发是否成功

观察设备端和PC端的传输界面，在任意一个界面中输入任何信息，两个界面显示同样内容即意味着收发成功

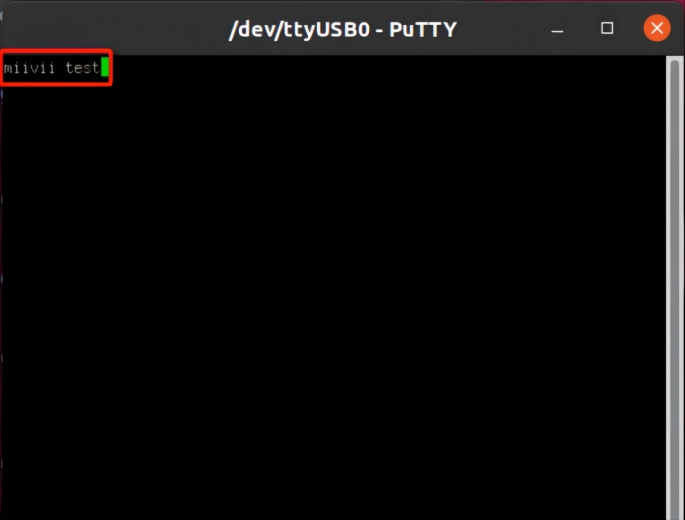

PC端显示

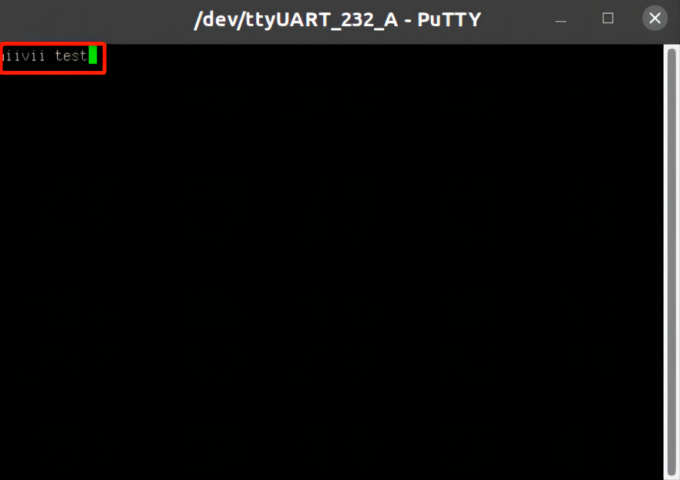

设备端显示
