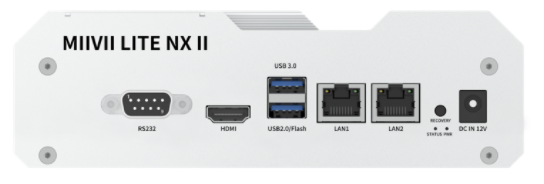

Lite NX II 整体接口说明

接口名	含义	作用
DC IN	电源接口	圆形接口，12V DC输入
HDMI	HDMI接口	HDMI 2.0 TYPE A 5V 1A
LAN1	千兆网口	独立千兆网口
LAN2	千兆网口	独立千兆网口
PWR Led	电源指示灯	系统上电：黄灯； 系统启动：白灯； 系统启动不成功后重启：红灯闪； 系统故障：红灯
RECOVERY	Recovery模式按钮	按下后上电开机，可以进入Recovery模式
RS232	RS232串口	标准232接口
STATUS Led	系统状态指示灯	系统正在启动：红灯； 系统正常启动：蓝灯； 系统处于刷机模式：黄灯
USB	两路USB接口	1路USB 3.0接口 1路USB 2.0接口，USB2.0口可作为烧写接口 5V 1A
