Lite NX II 设备安装方式#
设备安装方式#
扩展设备安装方式#
Lite NX II提供M.2 M Key接口及Micro TF卡槽作为存储扩展设备使用
安装扩展设备时，需要先拧开如下8个螺丝从而打开Lite NX II的底盖，如图所示：

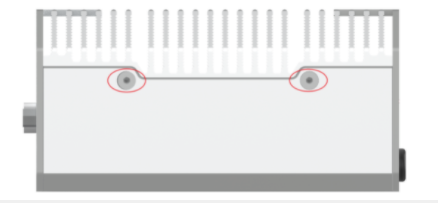

图 Lite NX II螺丝孔位置1

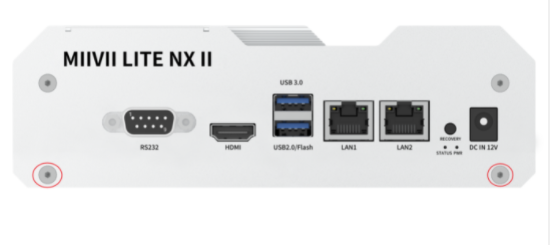

图 Lite NX II螺丝孔位置2

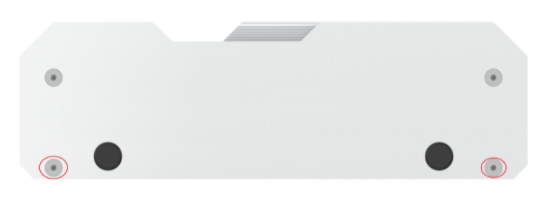

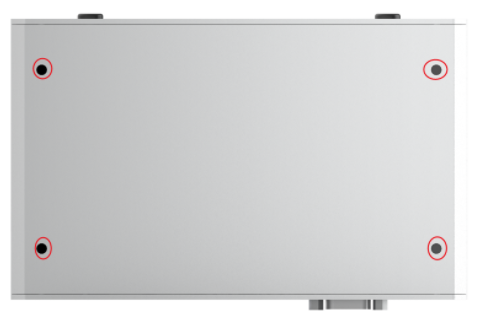

图 Lite NX II螺丝孔位置3
注意拧开左右侧板对称的4个螺丝
打开底盖后，可扩展接口位置如下图：

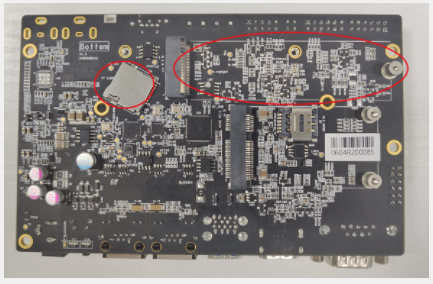

图 可扩展接口位置图
按照扩展需求，进行设备的安装，并用相应的螺丝固定扩展模块。
米文设备固定方式
若需要将米文设备安装在其他设备上，请先安装附件中的安装固定板
图 安装固定板示意图
通过安装固定板上的孔位，根据实际情况将米文设备固定到其他设备上

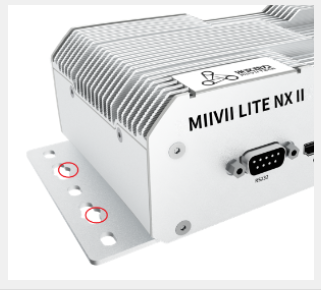

图 Lite NX II固定示意图
