APEX THOR IO转接线说明#
IO转接线，目的在于方便用户使用对应的引脚。
希望自己做线的用户，可以联系销售和售后，来获取线材设计资料。
转接线#

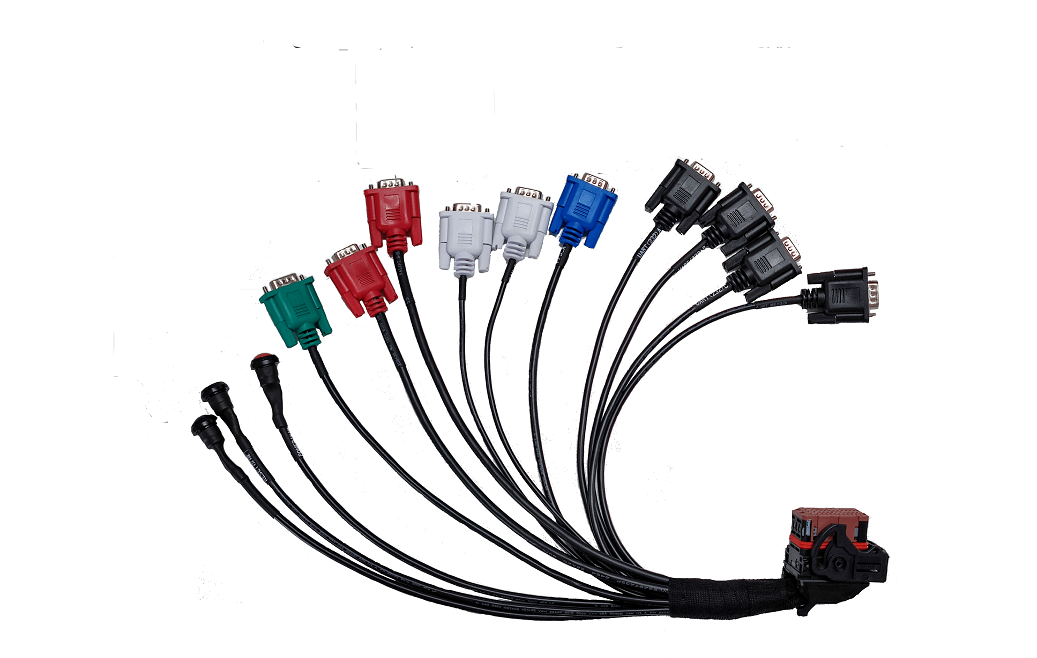

48Pin转接线 PORT1

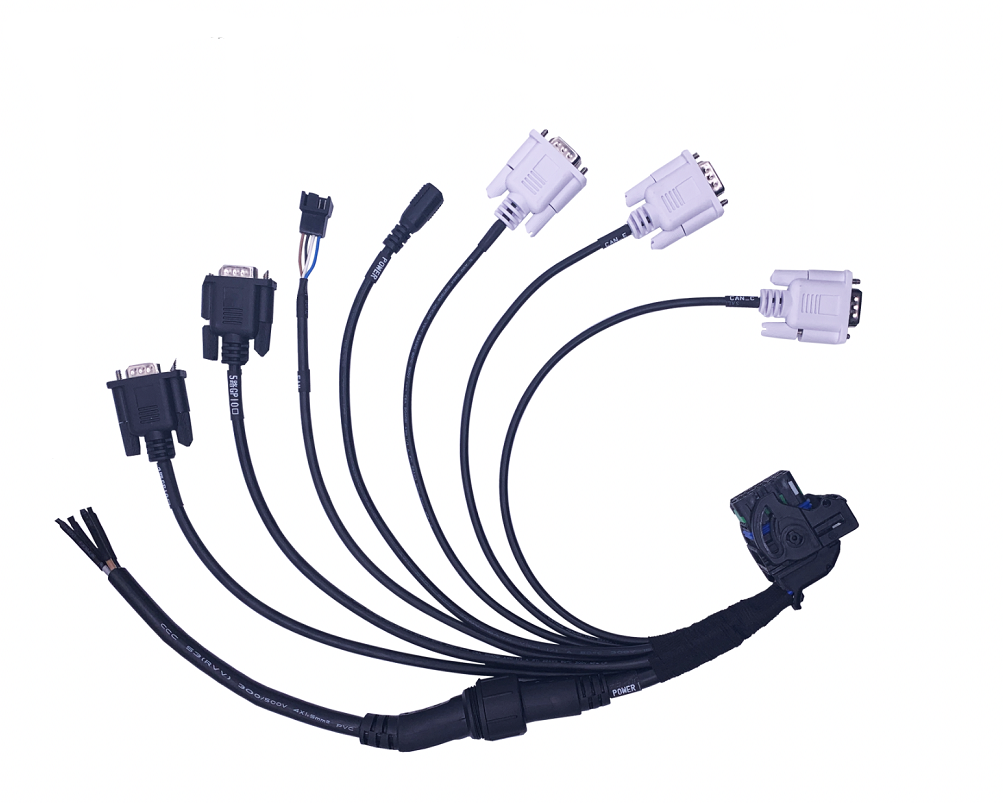

32Pin转接线 PORT2
48Pin转接线 PORT3
接口说明#
具体接口使用方式，见对应的接口说明部分。
接口 |
接口名称 |
接口说明 |
|---|---|---|
EXPANSION PORT① |
多功能接口IO_1 （48Pin） |
1路RS232 DEBUG口 3路RS232串口 2路RS422接口，兼容RS485 2 路 CAN FD口(带有CAN芯片，终端电阻120Ω) 1路SYNC_PPS 接口(3.3V) 1路 SYNC_OUT接口(3.3V) 1路 SYNC_IN 接口(Logic High 1V-12V, Logic Low 0V-0.8V) 1 个 POWER_ONKEY启动按钮 1个FORCE_RECOVERY刷机按钮 1个RESET复位按钮 |
EXPANSION PORT② |
多功能接口 IO_2 （32Pin） |
1路输入电源9-36V 2 路 CAN FD口(带有CAN芯片，终端电阻120Ω) 8路GPIO 口（4×In(Logic High 1V-12V, Logic Low 0V-0.8V）,4×Out（3.3V）) 1路FAN口（12v PWM） |
EXPANSION PORT③ |
多功能接口IO_3 （48Pin） |
1路RS232接口 6路 CAN FD接口 3路DI 4路高边驱动DO接口 2路低边驱动DO接口 |
