APEX THOR 整体接口说明#

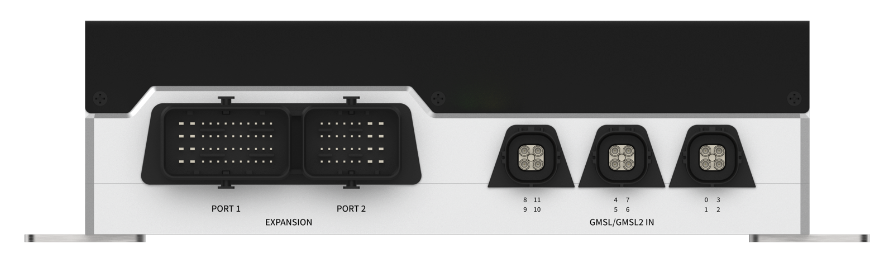

正面接口说明#
端口 |
含义 |
|---|---|
EXPANTION PORT1 |
48 Pin IO口，通过转接线可引出多种功能 |
EXPANTION PORT2 |
32 Pin IO口，通过转接线可引出多种功能 |
GMSL/GMSL2 IN |
12路GMSL2接口，用于接入GMSL相机 |
背面接口说明#
端口 |
含义 |
|---|---|
LAN0 ~ LAN3 |
M12 A Code千兆以太网端口 |
LAN4 |
M12 X Code万兆以太网端口 |

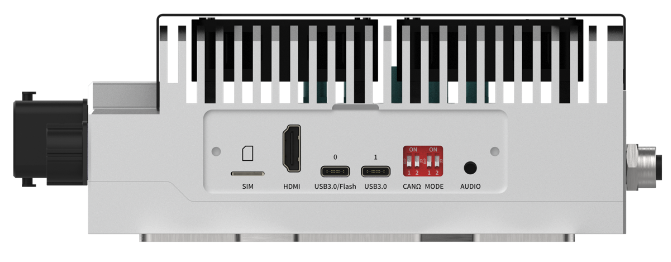

右侧#
端口 |
含义 |
|---|---|
SIM |
SIM卡接口 |
HDMI |
HDMI TYPE A接口 |
USB3.0/Flash |
带烧写功能的USB3.0接口 |
USB3.0 |
USB3.0接口 |
CAN |
CAN终端电阻选择 |
MODE |
启动模式接口 |
AUDIO |
3.5mm 音频接口 |

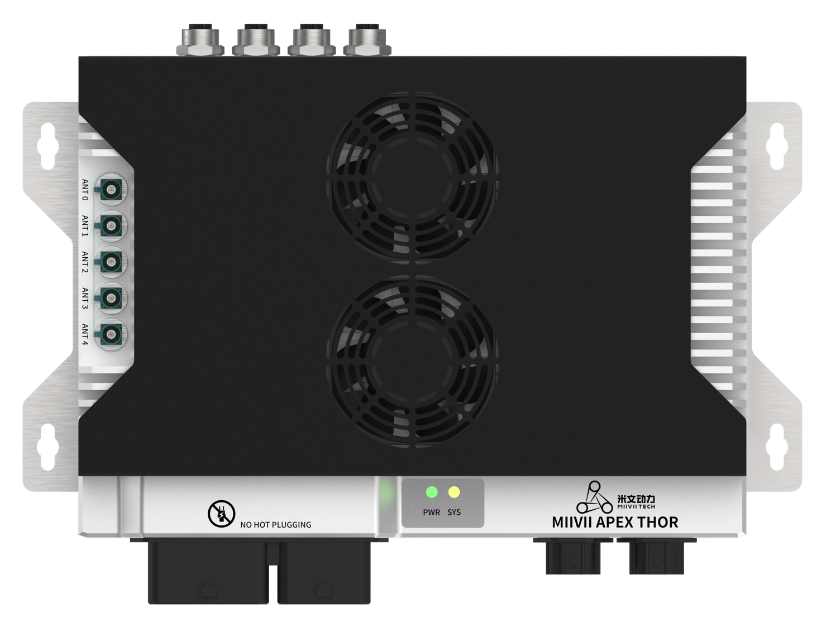

顶部接口说明#
端口 |
含义 |
|---|---|
ANT0 ~ ANT4 |
天线接口 |
