APEX ORIN NANO GPIO 数字输出#

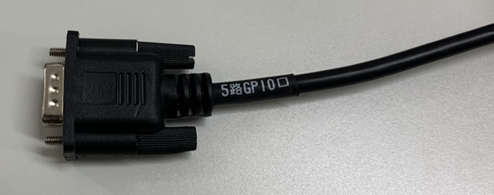

硬件连接#

接口引脚定义#

接口名称

DB9针脚序号

接口说明

设备节点

DI_0

1

GPIO IN

/dev/gpio/di0

DI_1

2

GPIO IN

/dev/gpio/di1

DO_0

3

GPIO OUT

/dev/gpio/do0

DO_1

4

GPIO OUT

/dev/gpio/do1

GND

6-9

地

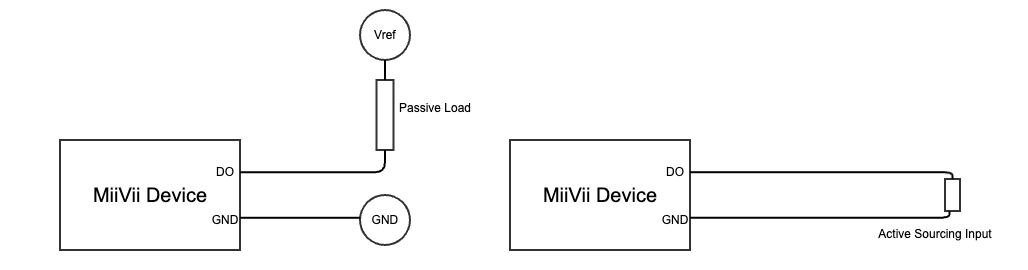

DO硬件规格#

说明

Vref

是用户端要外部提供的电压。

Passive Load

无源负载。如LED，继电器，电磁阀等。

Active Sourcing Input

源型输入（带内部上拉的数字输入对接），如PLC等


硬件规格

Vref

3.3~36V

DO使用方式#

对GPIO接口使用的示例如下

# 切换到root用户
sudo su -
# 设置为高电平(DO)
echo 1 > /dev/gpio/<设备节点名>/value
# 例子：echo 1 > /dev/gpio/do0/value
# 设置为低电平(DO)
echo 0 > /dev/gpio/<设备节点名>/value
# 例子：echo 1 > /dev/gpio/do0/value

GPIO问题排查#

​一、权限与引脚占用类问题​#

​现象​

​原因分析​

​解决方法​

执行echo X > export时

返回 ‘”Device or resource busy”

GPIO已被其他驱动/进程占用

1. 检查占用源：cat /sys/kernel/debug/gpio

2. 终止占用进程：lsof /sys/class/gpio/gpioX/value

3. 强制释放：echo X > unexport → 重启系统

操作/sys/class/gpio文件时 ​权限不足​

用户未加入gpio组或未用sudo

1. 添加用户组：sudo usermod -aG gpio <user>

2. 修改文件权限：sudo chmod 0660 /sys/class/gpio/gpioX/value

二、电平异常类问题​#

​现象​

​原因分析​

​解决方法​

​输出电平不稳定​

1. 电源干扰/接地不良

2. PCB跨分割导致阻抗突变<br>3. 负载电流超限

1. 增加去耦电容滤波

2. 检查PCB布线，避免信号线跨越电源分割区

3. 外接MOSFET驱动高负载设备

​输入值错误​

1. 未配置上下拉电阻

2. 外部电压超范围

1. 软件配置上拉：echo pullup > /sys/class/gpio/gpioX/direction

2. 硬件增加4.7kΩ上拉电阻，或使用电平转换器

​输出模式下读取电平导致死机​

1. 错误访问输入寄存器（IDR）

2. 外部电路短路

1. 改用输出数据寄存器读取状态

2. 硬件串联100Ω限流电阻，避免过流

​三、中断与事件检测故障​#

​现象​

​原因分析​

​解决方法​

​中断无响应​（边缘触发失效）

1. 中断类型配置错误

2. ISR阻塞过久

1. 确认触发边沿：echo rising > /sys/class/gpio/gpioX/edge

2. 优化ISR：用perf top分析耗时，拆分长任务

​事件检测误触发​（如无故触发高电平）

1. 信号噪声干扰

2. 引脚虚焊/接触不良

1. 软件添加消抖：sysfs中设置debounce值

2. 硬件屏蔽线隔离干扰源，或增加RC滤波电路

​四、功能配置冲突​#

​现象​

​原因分析​

​解决方法​

GPIO方向设置无效​（无法切输入/输出）

1. 复用功能冲突（如被占用为I2C）

2. 驱动未加载

1. 检查设备树：确认apex_ad10.dts中未复用引脚

2. 加载驱动：modprobe gpio_chip_cdev

​同一引脚输出/输入切换失败​

1. 模式切换时序冲突

2. 中断抢占导致状态错乱

1. 关闭中断期间操作：local_irq_save()

2. 用全局变量缓存状态，避免频繁切换
