EVO XAVIER II 规格书#

简介 Brief#

米文EVO Xavier II是一款专为工业场景设计的嵌入式边缘计算设备。它搭载的NVIDIA® Jetson AGX Xavie rII能够以30W的低功耗提供高达 30Tops的算力。EVO Xavier采取高效能的被动散热设计，可以在苛刻的工业环境中稳定正常工作。同时鉴于其紧固的嵌入式设计，可以达到很高的抗振等级。 EVO Xavier II提供了丰富的I/O功能，特别为工业视觉场景提供了独立千兆网口与隔离DI/DO等接口，可以满足多种专用传感器的接入需求。同时EVO Xavier II 还在内部设计了多种扩展接口，提供更多通讯以及存储扩展方案。

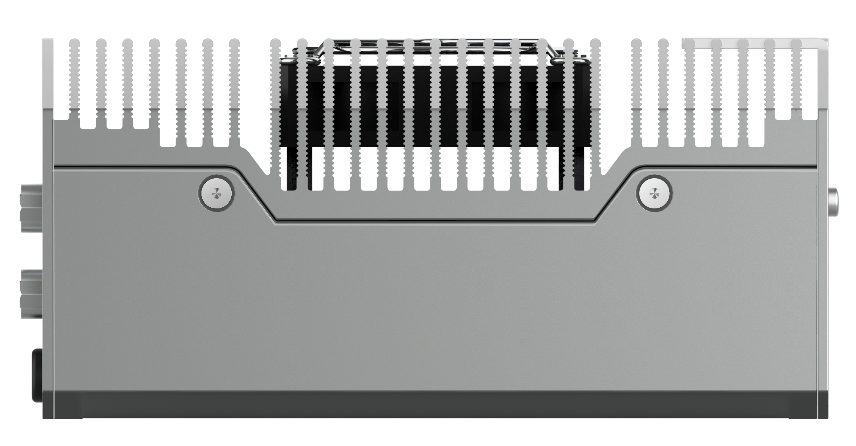

产品外观#

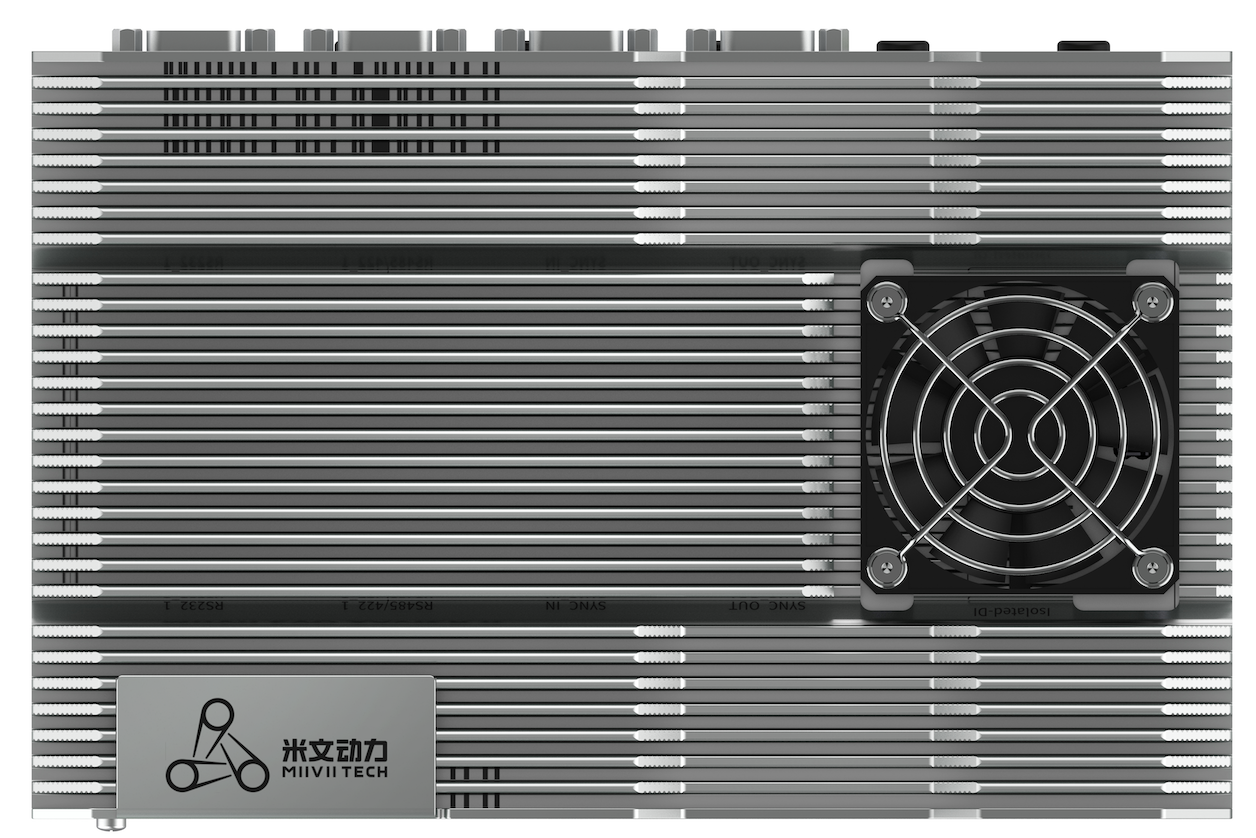

俯视图

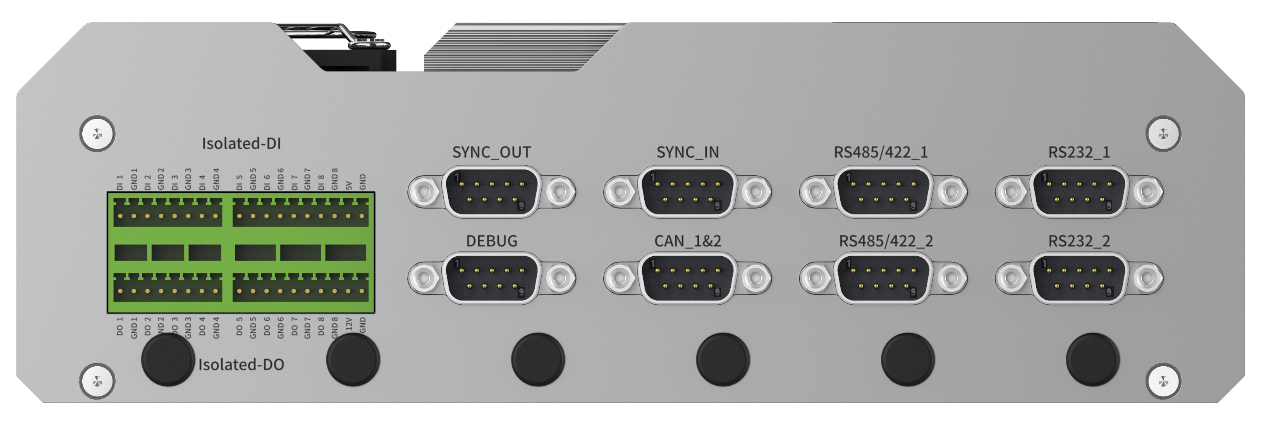

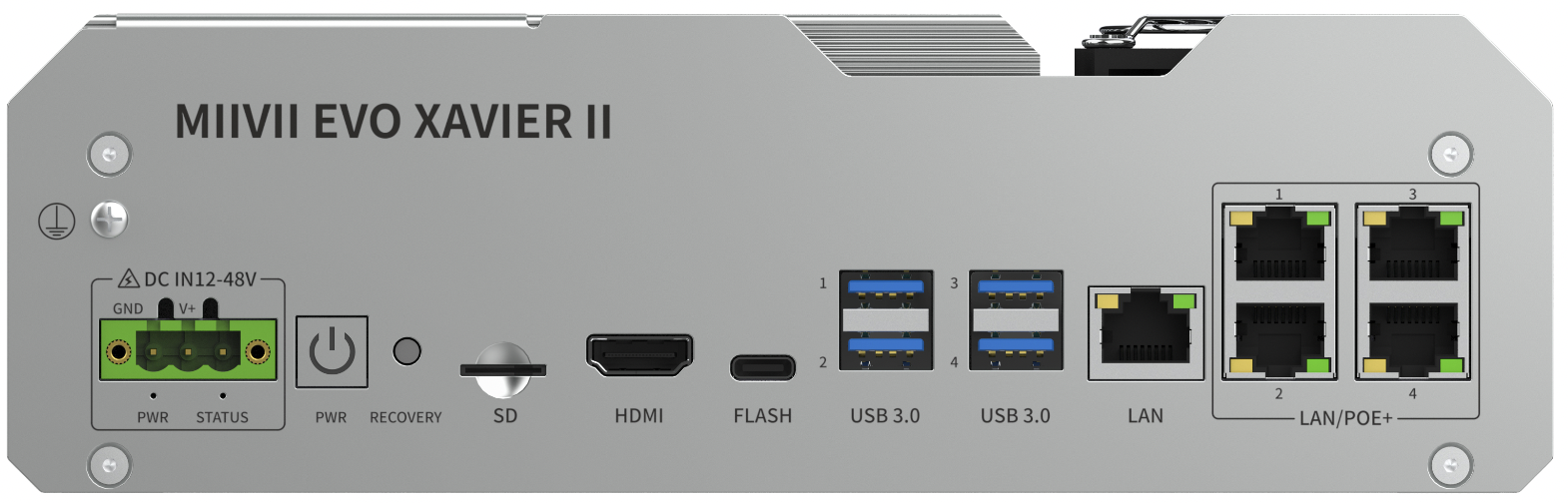

后视图

特性#

高效主、被动散热

IP5X防护等级满足工业场景需求

5路独立千兆网口，支持IEEE 802.3af POE 选配

高抗震等级

-20℃-60℃工作温度

丰富的接口与可扩展性

产品规格#

处理器模组#

Specification

Processor

NVIDIA Jetson AGX Xavier

AI Performance

Up to 32T OPS

CPU

8-core ARM v8.2 64-bit CPU

GPU

512-core Volta GPU

Memory

32GB 256-Bit LPDDR41

DL Accelerator

2×NV DLA Engines

Storage

32GB eMMC 5.1

Video Encode

4x 4Kp60
8x 4Kp30
16x 1080p60
32x 1080p30
(H.265)

4x 4Kp60
8x 4Kp30
14x 1080p60
30x 1080p30
(H.264)

Video Decode

2x 8Kp30
6x 4Kp60
12x 4Kp30
26x 1080p60
52x 1080p30
(H.265)

4x 4Kp60
8x 4Kp30
16x 1080p60
32x 1080p30
(H.264)

1

Jetson AGX Xavier DRAM内存规格由16GB提升到32GB。

接口#


Interface

Quantity

Note

Function KEY

Power Button

1


Recovery Button

1


Network/Camera

Ethernet

5×Gigabit Port

Optional：

4×PoE+ ，IEEE 802.3 af PoE 15.4W（max）

Video output

HDMI

1×HDMI 2.0 TYPE A

5V 1A

USB

USB

4×USB 3.0 TYPE A
1×USB 2.0 TYPE C

USB 5V, 1A
USB 2.0 Flashing Port

I/O

UART

3xRS232

2xRS485

1xDebug

DB9 Terminal
RS232_sync FOR GPS Time Synchronize

SYNC I/O

1×SYNC_IN

1×PPS_OUT

2×SYNC_OUT

1 x pps in with TTL，UART with RS232

1 x pps out with TTL，UART with RS232

2 x Sync out with TTL

CAN

2

Two CAN in One DB9 Terminal
With CAN chip, terminal resistor 120Ω

GPIO

8xDI opo- isolator

8xDO opo- isolator

Output Voltage 1x DC5V 1A、1xDC 12V 1A (Input Voltage Need 14-48V)

DI 5-48V DC
DO 3.3-48V DC

User Expansion

TF Socket

1xTF Slot

MicroSD card supported

M.2

1×M.2 M Key

1×M.2 B Key

M.2 M Key 2280 SIZE NVME SSD

M.2 B Key For 5G

Mini PCle

2

For WIFI or 4G  expansion

Nano SIM Socket

4

For Nano SIM Card

供电#

Power Supply

Spec

Input Type

DC

Input Voltage

Wide input 12-48V 24-48V for PoE(Optional)

Typical consumption

50W

结构#

Mechanical

Spec

Dimensions (W×H×D)

226mm×70mm×144.5mm (I/O ports and mounting holes excluded)

Weight

2.3Kg

环境#

Environmental

Spec

Operating Temperature

-20℃-60℃

Storage Temperature

-25℃-80℃

Storage Humidity

10%-90% non-condensing

Vibration

3 Grms,10Hz~500Hz,1h/axis

Protection

IP5X

ESD

Touch 6KV, Air 8KV

认证#

Certification

Status

CCC, CE, FCC, RoHS

Processing

2

According to GB/T 2423-2008 60℃以上运行时，运行频率降低

尺寸及安装#

EVO Xavier II主体尺寸及安装孔位尺寸如图:(Unit:mm)

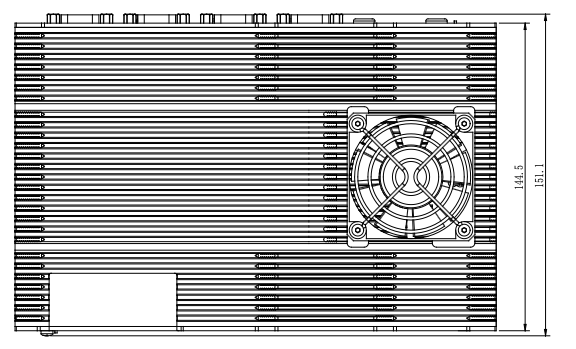

俯视图#

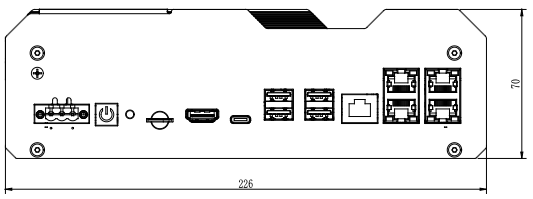

主视图#

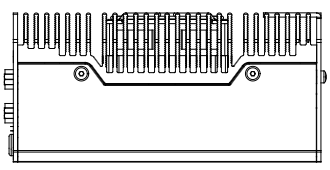

左视图#

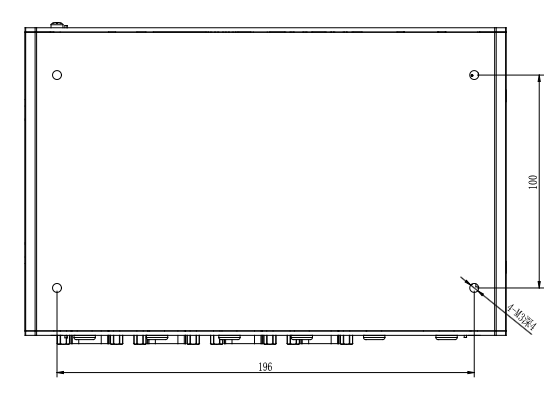

安装孔位图1#

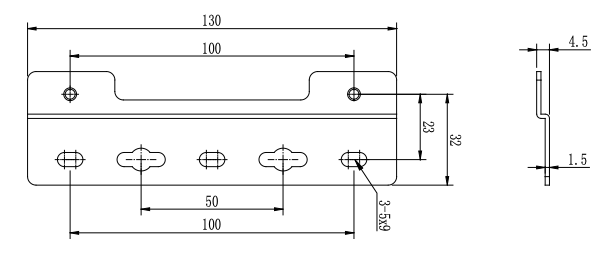

安装孔位图2#
