LITE NX MINI 规格书#

简介#

米文Lite NX MINI是一款专为智能图像分析设计的嵌入式人工智能计算机，能够为众多终端设备赋予高达21Tops的计算力。Lite NX MINI提供高效能的主动散热设计，可以满足抗振防静电等工业标准。同时Lite NX MINI体积小巧，接口丰富。

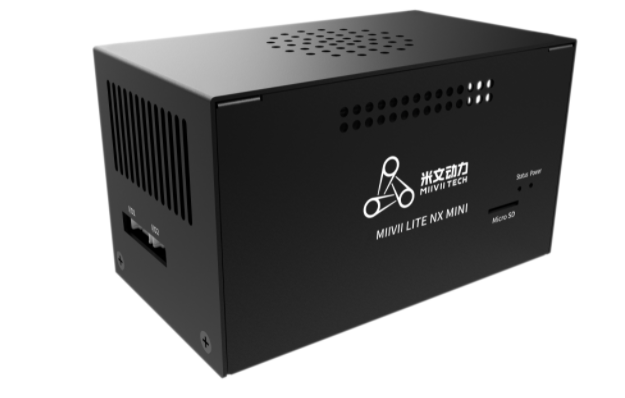

产品外观#

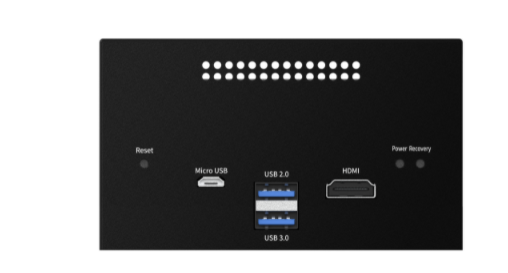

正视图#

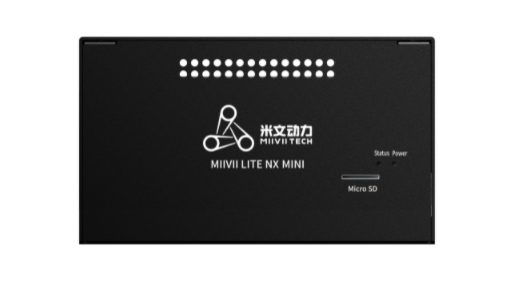

后视图#

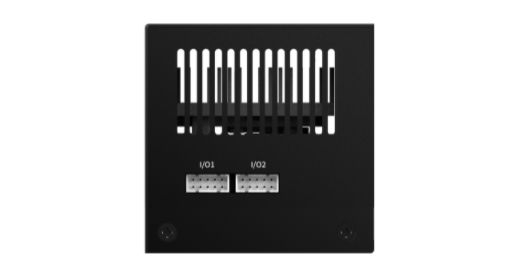

左视图#

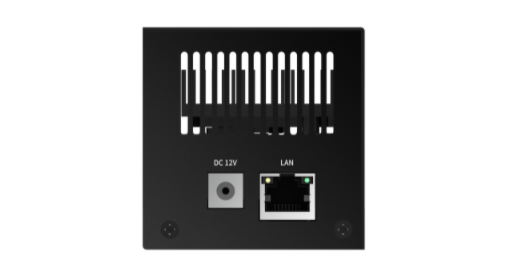

右视图#

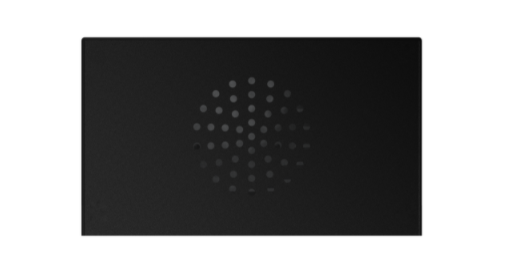

俯视图#

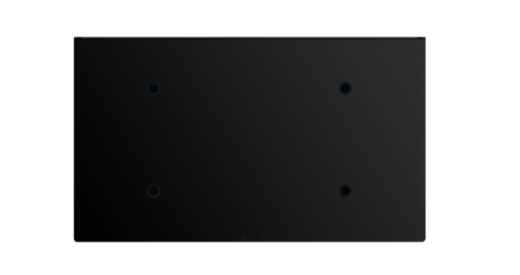

仰视图#

特性#

  • 高效主动散热设计

  • 0℃-45℃工作温度

  • 工业级防静电

  • 体积小高性能

产品规格#

NVIDIA Jetson Xavier NX 8GB

NVIDIA Jetson Xavier NX 16GB

AI Performance

Up to 21T OPS

Up to 21T OPS

CPU

6-Core NVIDIA Carmel ARM®v8.2 64 bit CPU 6MB L2 + 4MB L3

6-Core NVIDIA Carmel ARM®v8.2 64 bit CPU 6MB L2 + 4MB L3

GPU

384-Core Volta GPU with 48 Tensor Cores

384-Core Volta GPU with 48 Tensor Cores

Memory

8GB 128-Bit LPDDR4x 59.7GB/s

16GB 128-Bit LPDDR4x 51.2GB/s

DL Accelerator

2×NV DLA Engines

2×NV DLA Engines

Storage

16GB eMMC 5.1

16GB eMMC 5.1

Video Encode

2x 4Kp60
4x 4Kp30
10x 1080p60
22x 1080p30
(H.265)

2x 4Kp60
4x 4Kp30
10x 1080p60
20x 1080p30
(H.264)

2x 4Kp60
4x 4Kp30
10x 1080p60
22x 1080p30
(H.265)

2x 4Kp60
4x 4Kp30
10x 1080p60
20x 1080p30
(H.264)

Video Decode

2x 8Kp30
6x 4Kp60
12x 4Kp30
22x 1080p60
44x 1080p30
(H.265)

2x 4Kp60
6x 4Kp30
10x 1080p60
22x 1080p30
(H.264)

2x 8Kp30
6x 4Kp60
12x 4Kp30
22x 1080p60
44x 1080p30
(H.265)

2x 4Kp60
6x 4Kp30
10x 1080p60
22x 1080p30
(H.264)

接口#

规格

Function Key

1×Power Button

1×Recovery Button

1×Reset Button

Network

Ethernet 1×Gigabit Port （RJ45）

Video output

1×HDMI 2.0 TYPE A（5V 1A）

USB

1×USB 3.0 TYPE A（USB 5V, 1A）

1×USB 2.0 TYPE A（USB 5V, 1A）

1×USB 2.0 Micro USB（Micro USB as a Flashing Port）

I/O

UART   1xRS232

  1xTTL（TTL 3.3V）

GPIO   3xDI（3.3V）

2xDO（3.3V）

1xCAN（With CAN chip terminal resistor 120Ω）

1xI2C

User Expansion

1×M.2 M Key（2242 NVME SSD）

1xTF Slot（MicroSD card supported）

供电#

Power Supply

Spec

Input Type

DC

Input Voltage

12V DC

Typical consumption

20W

结构#

Mechanical

Spec

Dimensions (W×H×D)

110mm×64mm×64mm

Weight

475g

环境#

Environmental

Spec

Operating Temperature

0℃-45℃, 0.2~0.3m/s air flow1

Storage Temperature

-25℃-80℃

Storage Humidity

10%-90% non-condensing

Vibration

1Grms,10Hz~500Hz,1h/axis

ESD

Touch 4KV, Air 8KV2

TVS

1KV

认证#

Certification

Status

CCC, CE, FCC, RoHS, SRRC

Processing

[1]  According to GB/T 2423-2008[2]  According to IEC 61000-4-2，Level 3

尺寸及安装#

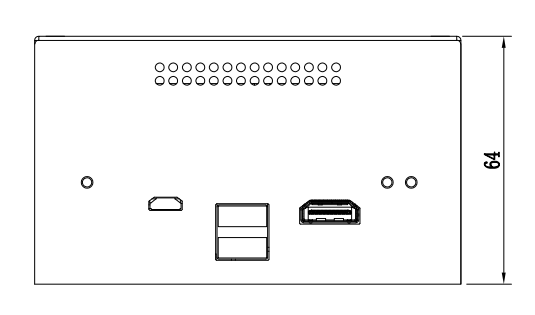

Lite NX Mini 主体尺寸及安装孔位尺寸如图(Unit:mm)：

主视图#

左视图#

安装孔位图#
