APEX ORIN MINI 整体接口说明#

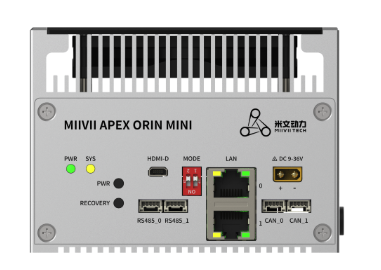

正面接口说明#
端口 |
含义 |
|---|---|
LAN0 |
千兆以太网端口 |
LAN1 |
千兆以太网端口 |
RECOVERY |
烧录键 |
PWR |
电源键 |
RS485_0 |
485端口 |
RS485_1 |
485端口 |
CAN_0 |
CAN端口 |
CAN_1 |
CAN端口 |
HDMI-D |
Mirco HDMI接口 |
MODE |
启动模式拨码开关 |
DC 9-36V |
电源接口 |

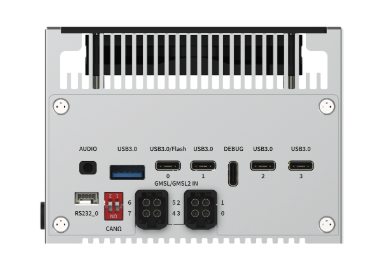

背面接口说明#
#
端口 |
含义 |
|---|---|
AUD |
3.5mm音频接口 |
RS232 |
232端口 |
CANΩ |
CAN拨码开关 |
USB3.2 |
USB3.0接口 |
USB3.0/FLASH |
带烧写功能的USB3.0接口 |
DEBUG |
USB type-c 调试接口 |
USB3.0 |
USB3.0接口 |
GMSL/GMSL2 IN |
8路GMSL2接口，用于接入GMSL相机 |

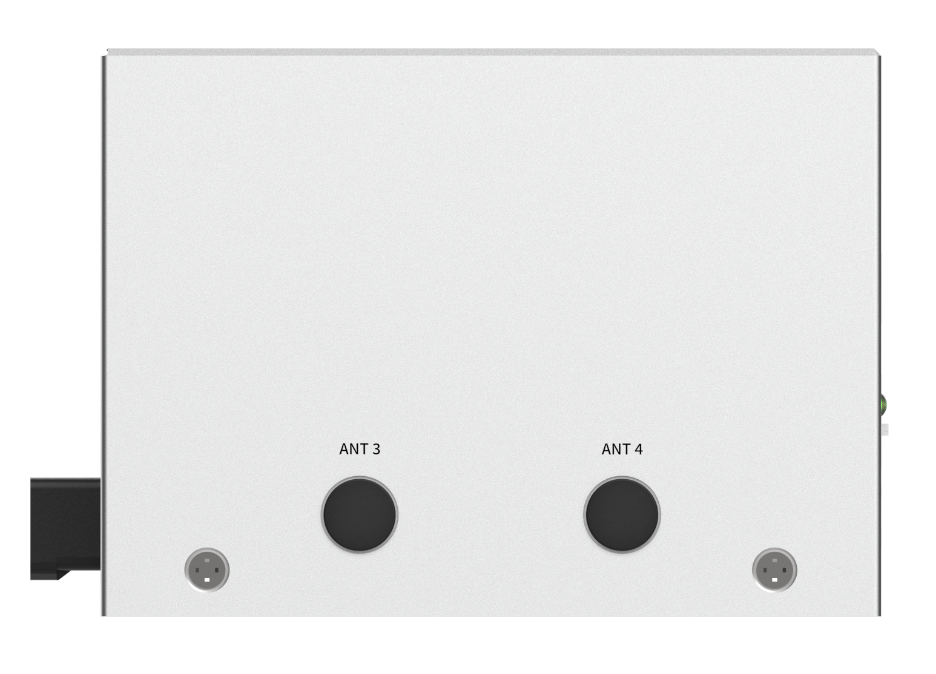

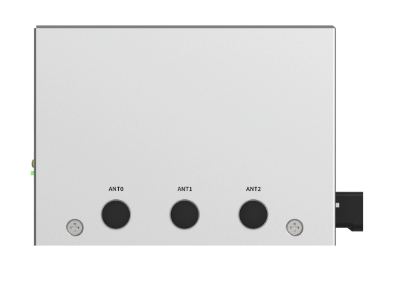

侧面接口说明#
端口 |
含义 |
|---|---|
ANT0~5 |
天线接口 |
